Last- und Steuerkabel 1,5 m fest an der Pumpe montiert.

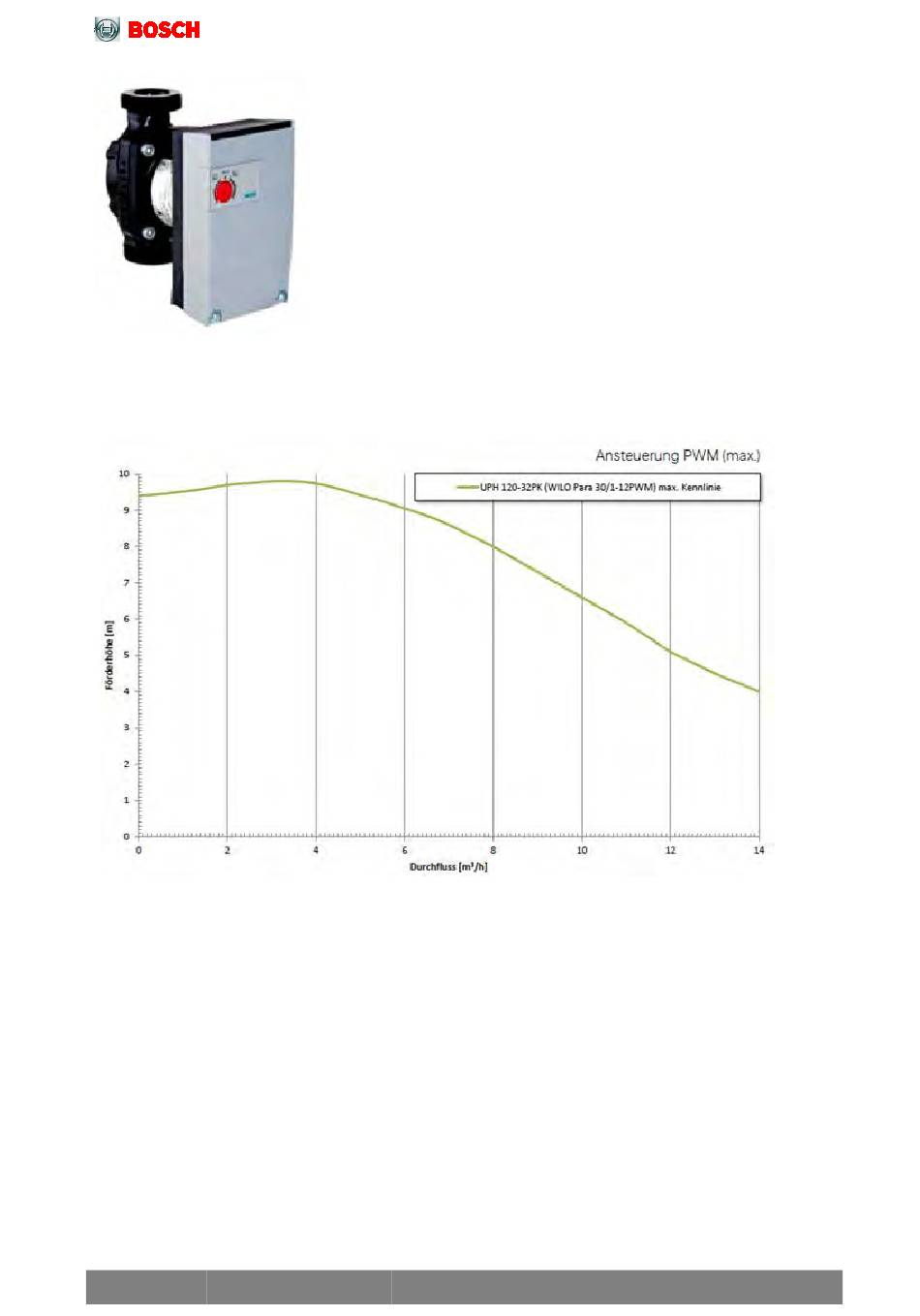

Abb. 82: Elektrischer Anschluss UPH 120-32 PK
Kennlinie UPH 120-32 PK
Abb. 83: Kennlinie UPH 120-32 PK
135
Anschluss Lastkabel:
Anschlusskabel Last
(3 x 0,75 mm
, 1,5 m mit
2
Molexstecker)
• L1 – Schwarze / braune Litze
• N – Blaue Litze
• PE – Gelb/grüne Litze
Wärmepumpenregler HPC 300
PWM Signal:
Anschlusskabel PWM-Signal
(PWM – 2 x 0,5 mm
• Braune Litze – PWM GND
• Blaue Litze – PWM Eingangs-
signal
Compress 5000 AW – 6721840483 (2021/09)
, 2 m)
