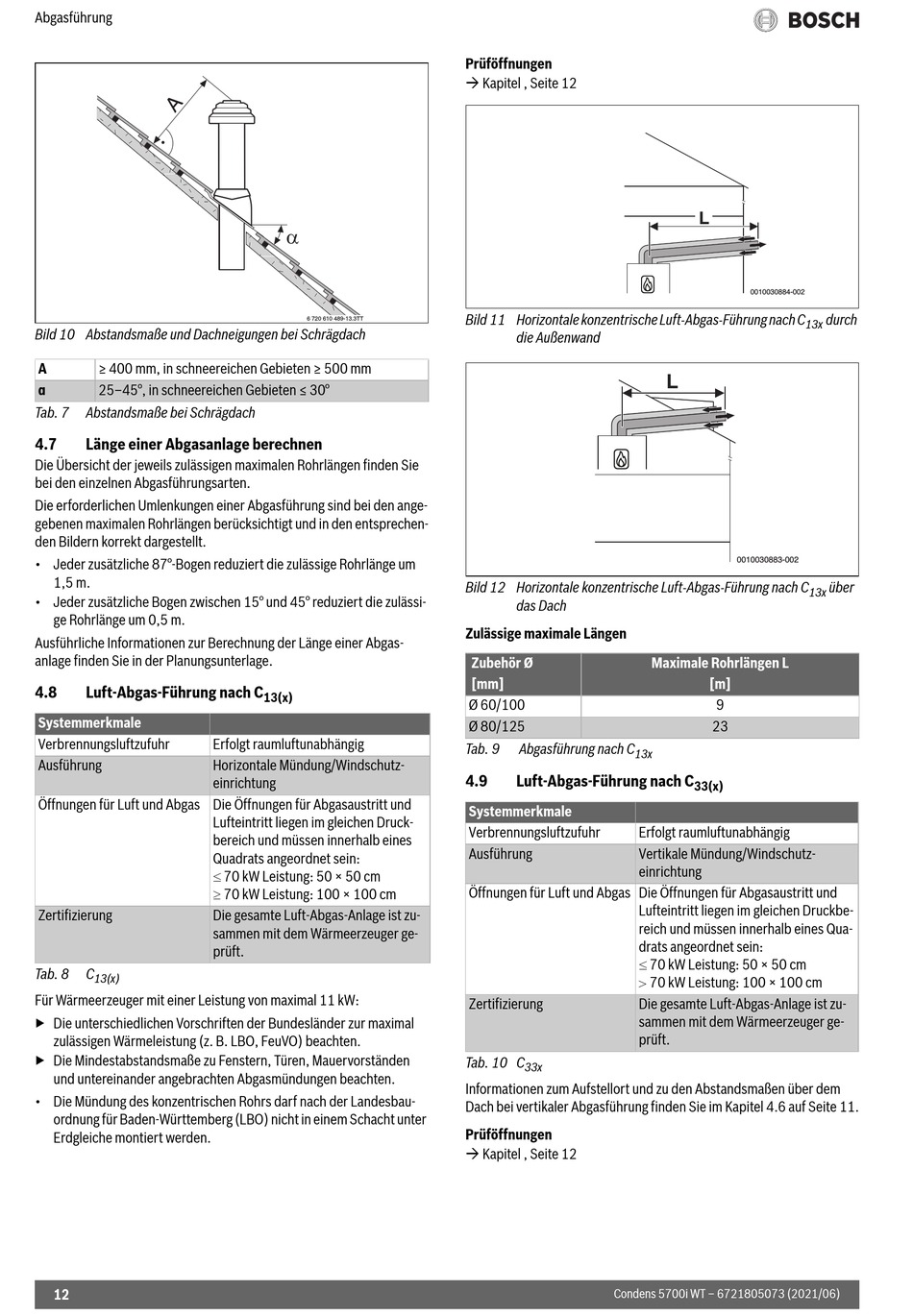

Abgasführung
Bild 10 Abstandsmaße und Dachneigungen bei Schrägdach
A ≥ 400 mm, in schneereichen Gebieten ≥ 500 mm
α 25‒45°, in schneereichen Gebieten ≤ 30°
Tab. 7 Abstandsmaße bei Schrägdach
4.7 Länge einer Abgasanlage berechnen
Die Übersicht der jeweils zulässigen maximalen Rohrlängen finden Sie
bei den einzelnen Abgasführungsarten.
Die erforderlichen Umlenkungen einer Abgasführung sind bei den ange-
gebenen maximalen Rohrlängen berücksichtigt und in den entsprechen-
den Bildern korrekt dargestellt.
• Jeder zusätzliche 87°-Bogen reduziert die zulässige Rohrlänge um
1,5 m.
• Jeder zusätzliche Bogen zwischen 15° und 45° reduziert die zulässi-
ge Rohrlänge um 0,5 m.
Ausführliche Informationen zur Berechnung der Länge einer Abgas-
anlage finden Sie in der Planungsunterlage.
4.8 Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr
Ausführung
Öffnungen für Luft und Abgas Die Öffnungen für Abgasaustritt und
Zertifizierung
Tab. 8 C
13(x)
Für Wärmeerzeuger mit einer Leistung von maximal 11 kW:
▶ Die unterschiedlichen Vorschriften der Bundesländer zur maximal
zulässigen Wärmeleistung (z. B. LBO, FeuVO) beachten.
▶ Die Mindestabstandsmaße zu Fenstern, Türen, Mauervorständen
und untereinander angebrachten Abgasmündungen beachten.
• Die Mündung des konzentrischen Rohrs darf nach der Landesbau-
ordnung für Baden-Württemberg (LBO) nicht in einem Schacht unter
Erdgleiche montiert werden.
12
α
6 720 610 489-13.3TT
13(x)
Erfolgt raumluftunabhängig
Horizontale Mündung/Windschutz-
einrichtung
Lufteintritt liegen im gleichen Druck-
bereich und müssen innerhalb eines
Quadrats angeordnet sein:
 70 kW Leistung: 50 × 50 cm
 70 kW Leistung: 100 × 100 cm
Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Wärmeerzeuger ge-
prüft.
Prüföffnungen
 Kapitel , Seite 12
Bild 11 Horizontale konzentrische Luft-Abgas-Führung nach C
die Außenwand
Bild 12 Horizontale konzentrische Luft-Abgas-Führung nach C
das Dach
Zulässige maximale Längen
Zubehör Ø
[mm]
Ø 60/100
Ø 80/125
Tab. 9 Abgasführung nach C
13x
4.9 Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzufuhr
Ausführung
Öffnungen für Luft und Abgas Die Öffnungen für Abgasaustritt und
Zertifizierung
Tab. 10 C
33x
Informationen zum Aufstellort und zu den Abstandsmaßen über dem
Dach bei vertikaler Abgasführung finden Sie im Kapitel 4.6 auf Seite 11.
Prüföffnungen
 Kapitel , Seite 12
Condens 5700i WT – 6721805073 (2021/06)
L
0010030884-002
13x
L
0010030883-002
13x
Maximale Rohrlängen L
[m]
9
23
33(x)
Erfolgt raumluftunabhängig
Vertikale Mündung/Windschutz-
einrichtung
Lufteintritt liegen im gleichen Druckbe-
reich und müssen innerhalb eines Qua-
drats angeordnet sein:
 70 kW Leistung: 50 × 50 cm
 70 kW Leistung: 100 × 100 cm
Die gesamte Luft-Abgas-Anlage ist zu-
sammen mit dem Wärmeerzeuger ge-
prüft.
durch
über
