Einbindung zusätzlicher Wärmeerzeuger
8.11.1 Konstant geregelter Heizkessel (Mischerregelung)
Bei dieser Kesselart wird das Kesselwasser bei Freigabe vom Wärmepumpenregler immer auf eine fest
eingestellte Temperatur (z.B. 70 °C) aufgeheizt. Die eingestellte Temperatur muss so hoch eingestellt
werden, dass auch die Warmwasserbereitung bei Bedarf über den Kessel erfolgen kann.
Die Regelung des Mischers wird vom Wärmepumpenregler übernommen, der bei Bedarf den Kessel
anfordert und so viel heißes Kesselwasser beimischt, dass die gewünschte Rücklaufsoll- bzw. Warm-
wassertemperatur erreicht wird.
Der Kessel wird über den Ausgang 2. Wärmeerzeuger des Wärmepumpenreglers angefordert und die
Betriebsweise des 2. Wärmeerzeugers ist auf „konstant" zu codieren.
HINWEIS
Bei Aktivierung des Sonderprogramms 2. Wärmeerzeuger wird der Kessel nach einer Anforderung
für eine frei wählbare Anzahl von Stunden (max. 99 Stunden) auf Betriebstemperatur gehalten, um
Korrosion durch kurze Laufzeiten zu verhindern.
8.11.2 Gleitend geregelter Heizkessel (Brennerregelung)
Im Gegensatz zu einem konstant geregelten Kessel liefert der gleitend geregelte Kessel direkt die der
Außentemperatur entsprechende Heizwassertemperatur. Das Umschaltventil hat keine Regelfunktion,
sondern nur die Aufgabe, den Heizwasserstrom, je nach Betriebsart, am Kesselkreis vorbei oder durch
den Kessel zu führen. Bei reinem Wärmepumpenbetrieb wird das Heizwasser am Kessel vorbei geführt,
um Verluste durch Wärmeabstrahlung des Kessels zu vermeiden.
Dazu ist die Ansteuerung des Heizkessels am Ausgang zweiter Wärmeerzeuger des Wärmepumpenreg-
lers anzuschließen und die Betriebsweise des 2. Wärmeerzeugers auf „gleitend" zu codieren. Die Kenn-
linie des 2. Wärmeerzeugers wird entsprechend zum Wärmepumpenregler eingestellt.
HINWEIS
Bei einer bivalenten Anlage kann kein zusätzlicher Tauchheizkörper zur Heizungsunterstützung
(E10.1) angesteuert werden.

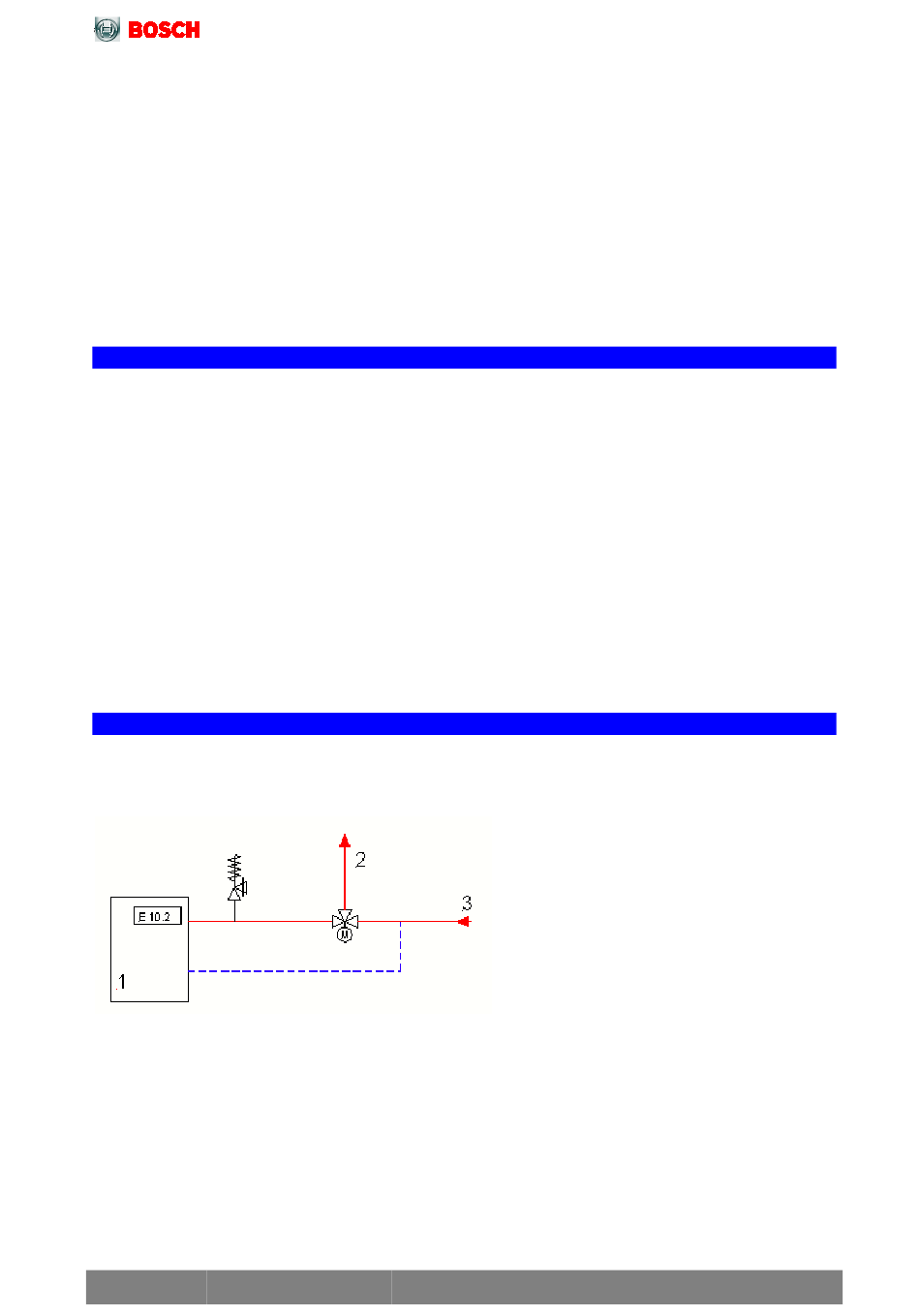

Abb. 123: Schaltbild für gleitend geregelten Heizkesselbetrieb
185
Einbindung der Wärmepumpe in das Heizsystem
1
Gleitend geregelter Heizkessel
2
Vorlauf Heizkreis
3
Von der Wärmepumpe
