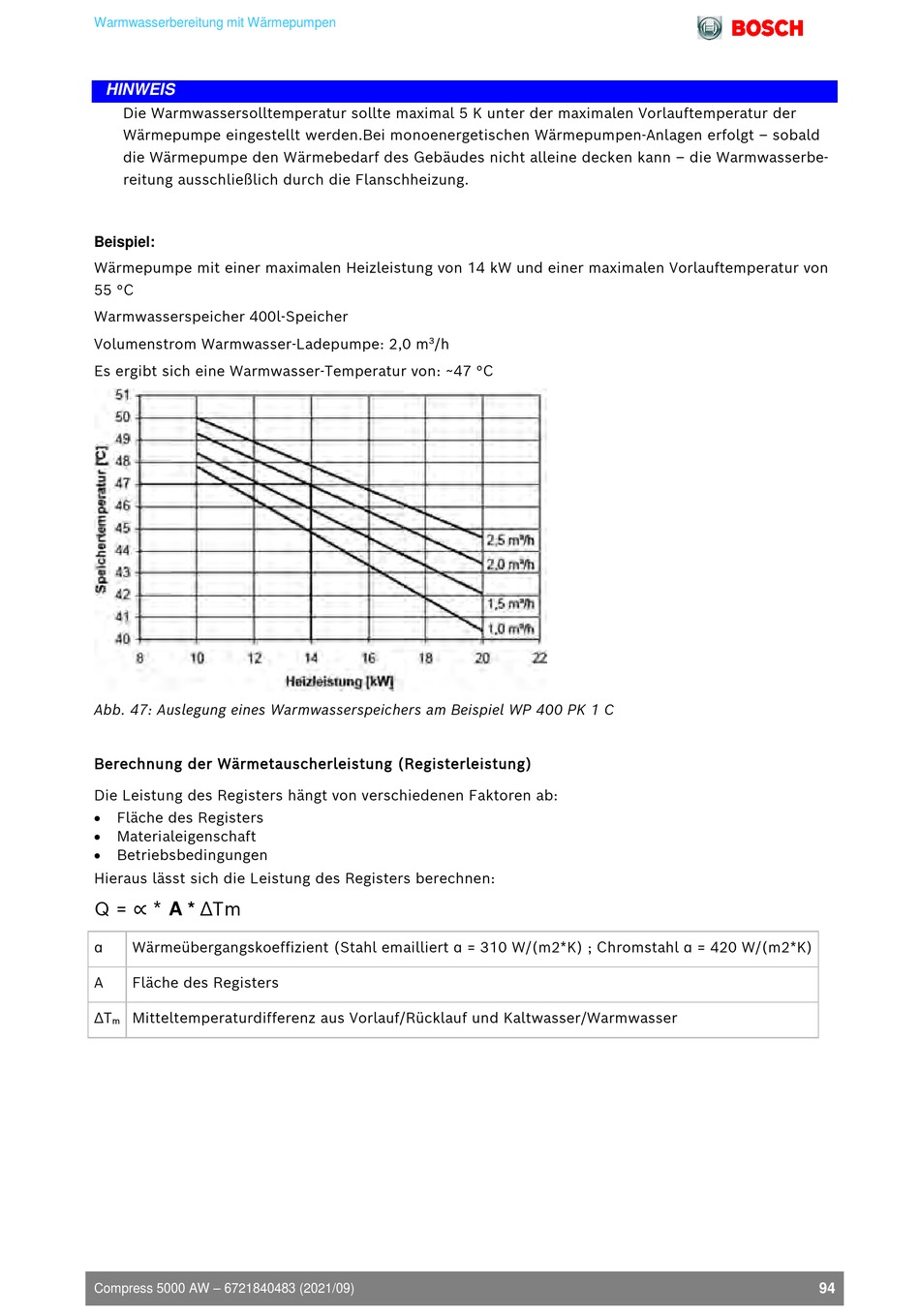

Warmwasserbereitung mit Wärmepumpen
HINWEIS
Die Warmwassersolltemperatur sollte maximal 5 K unter der maximalen Vorlauftemperatur der
Wärmepumpe eingestellt werden.Bei monoenergetischen Wärmepumpen-Anlagen erfolgt – sobald
die Wärmepumpe den Wärmebedarf des Gebäudes nicht alleine decken kann – die Warmwasserbe-
reitung ausschließlich durch die Flanschheizung.
Beispiel:
Wärmepumpe mit einer maximalen Heizleistung von 14 kW und einer maximalen Vorlauftemperatur von
55 °C
Warmwasserspeicher 400l-Speicher
Volumenstrom Warmwasser-Ladepumpe: 2,0 m
Es ergibt sich eine Warmwasser-Temperatur von: ~47 °C
Abb. 47: Auslegung eines Warmwasserspeichers am Beispiel WP 400 PK 1 C
Berechnung der Wärmetauscherleistung (Registerleistung)
Die Leistung des Registers hängt von verschiedenen Faktoren ab:
•
Fläche des Registers
•
Materialeigenschaft
Betriebsbedingungen
•
Q = ∝ * A * ∆Tm
Hieraus lässt sich die Leistung des Registers berechnen:
α
Wärmeübergangskoeffizient (Stahl emailliert α = 310 W/(m2*K) ; Chromstahl α = 420 W/(m2*K)
A
Fläche des Registers
ΔT
Mitteltemperaturdifferenz aus Vorlauf/Rücklauf und Kaltwasser/Warmwasser
m
Compress 5000 AW – 6721840483 (2021/09)
/h
3
94
