Mischer für den bivalent fossilen oder regenerativen Betrieb der Wärmepumpe
Der Mischer ist bei reinem Wärmepumpenbetrieb geschlossen, steht in der Stellung „0" bzw. „zu" (für
den Heizkessel) und leitet das Heizungswasser der Wärmepumpe am Heizkessel vorbei. Unnötige Still-
standsverluste werden dadurch verhindert. Der Mischer ist auf die Kesselleistung und den Durchfluss
zu dimensionieren.
Der Mischermotor muss eine Laufzeit zwischen 60 und 240 Sekunden haben und wird durch den Wär-
mepumpenregler (Laufzeit einstellbar) angesteuert.
HINWEIS
Die Volumenströme der Wärmepumpe und des zweiten Wärmeerzeugers müssen aufeinander abge-
stimmt werden. Es ist besonders darauf zu achten, dass die Leistungen der beiden Wärmerzeuger
in etwa gleich groß sind (max. 25 % Abweichung sind zulässig) um eine energieeffiziente und stö-
rungsfreie Funktion zu gewährleisten.
8.8.1
Vierwegemischer
Der Vierwegemischer ist im Allgemeinen für bivalent-fossile Anlagen in Kombination mit Öl- oder Gas-
Heizkesseln empfohlen. Bei Einsatz eines Festwertkessels wird durch den 4-Wege-Mischer dem Vorlauf
der Wärmepumpe bei Bedarf (Leistungsstufe 3) die benötigte Heizwärme beigemischt. Wird ein glei-
tend geregelter Heizkessel witterungsgeführt verwendet, so agiert der 4-Wege-Mischer ähnlich einem
Umschaltventil.
HINWEIS
Bei witterungsgeführtem Kessel sind die Heizkurven der beiden Wärmeerzeuger aufeinander abzu-
stimmen

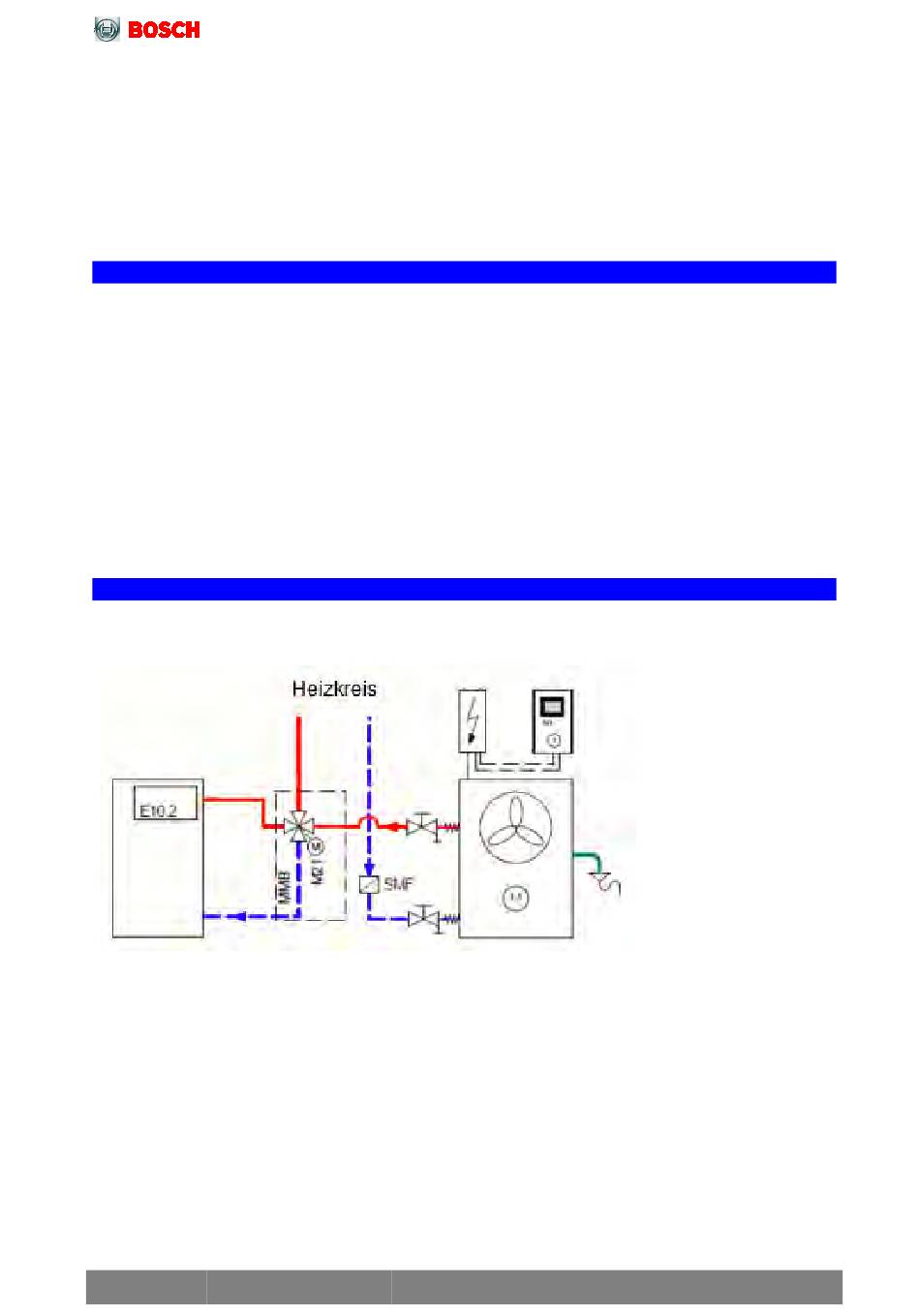

Abb. 121: 4-Wege-Mischer für den bivalenten Betrieb der Wärmepumpe (Öl- oder Gaskessel)
179
Einbindung der Wärmepumpe in das Heizsystem
Compress 5000 AW – 6721840483 (2021/09)
