7.4.4.2
Elektrischer Anschluss von Last und Steuerkreis UPH 80-40F und UPH 120-50F
Konstante Drehzahlstufen hinterlegt, Ansteuerung mit 0-10 V möglich!
(Pumpendeckel abschrauben – Verdrahtungsplan im Anschlusskasten)

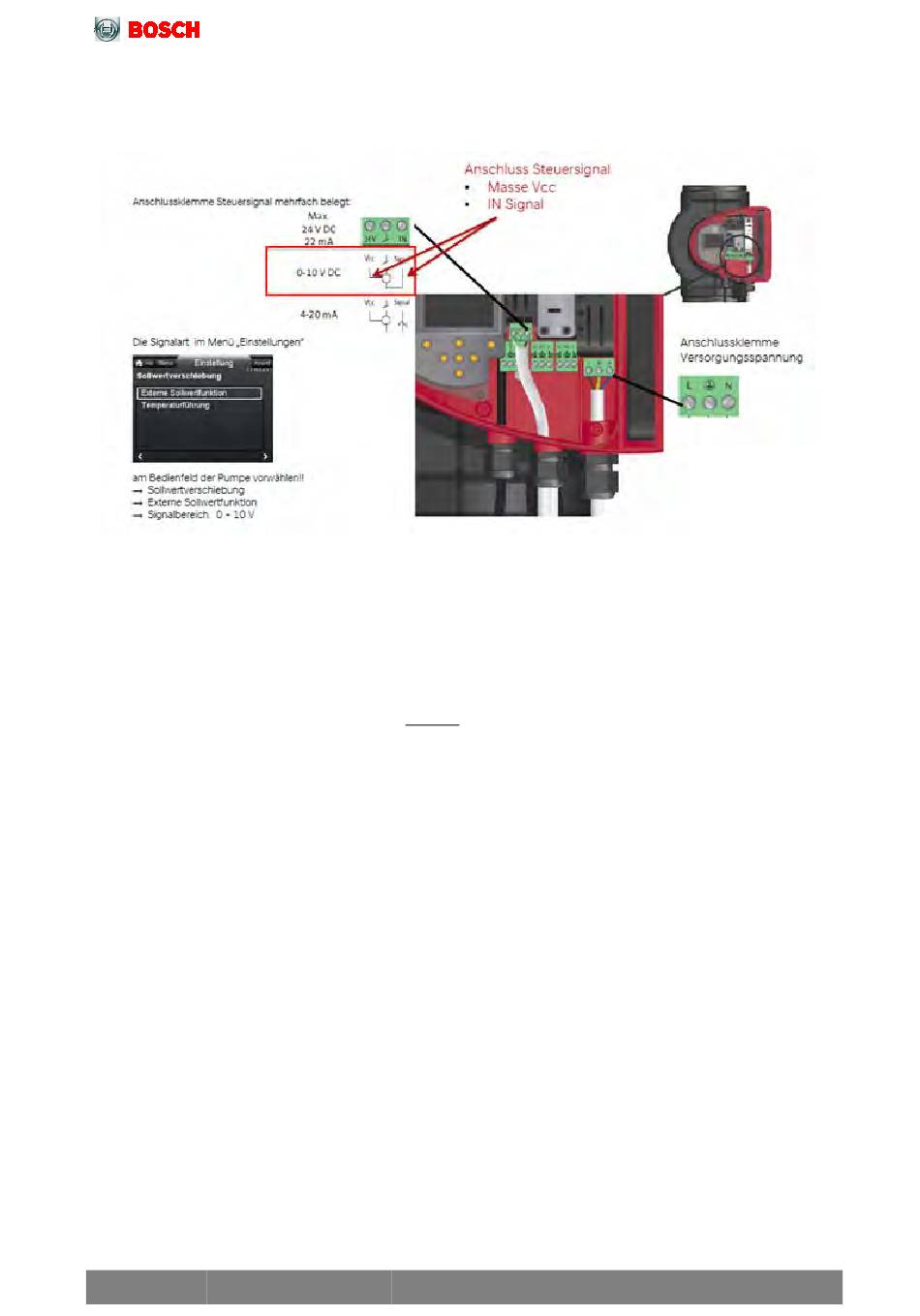

Abb. 86: Elektrischer Anschluss UPH 80-40F und UPH 120-50F
7.4.5
Umwälzpumpen – Austauschspiegel ungeregelte Umwälzpumpen
Beim Austausch sind generell folgende Punkte zu beachten:
•
Einsatzzweck der Pumpe (Temperatureinsatzbereich beachten)
Wechsel- oder Drehstrom (elektronisch geregelte Nassläufer-Pumpen nur noch über Wechselstrom
•
anschließbar)
Koppelrelais wegen hoher Anlaufströme müssen zwischen Pumpe und Wärmepumpenregler gesetzt
•
werden
Pumpen mit Rohrverschraubungsanschluss
Einbaulänge (ohne Verschraubung und Dichtungen).
•
•
Gewinde am Pumpengehäuse.
Pumpen mit Flanschanschluss
•
Bei Pumpen gleicher Nennweite auch auf den Nenndruck achten.
•
Einbaulänge (immer ohne Gegenflansche und Dichtungen).
137
Wärmepumpenregler HPC 300
Compress 5000 AW – 6721840483 (2021/09)
