Installations- und Bedienungsanleitung
Warmwasser-Wärmepumpe
Compress 5000 DW
CS5001DW 200 | CS5001DW 200 C | CS5001DW 260 | CS5001DW 260 C

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch Compress 5000 DW

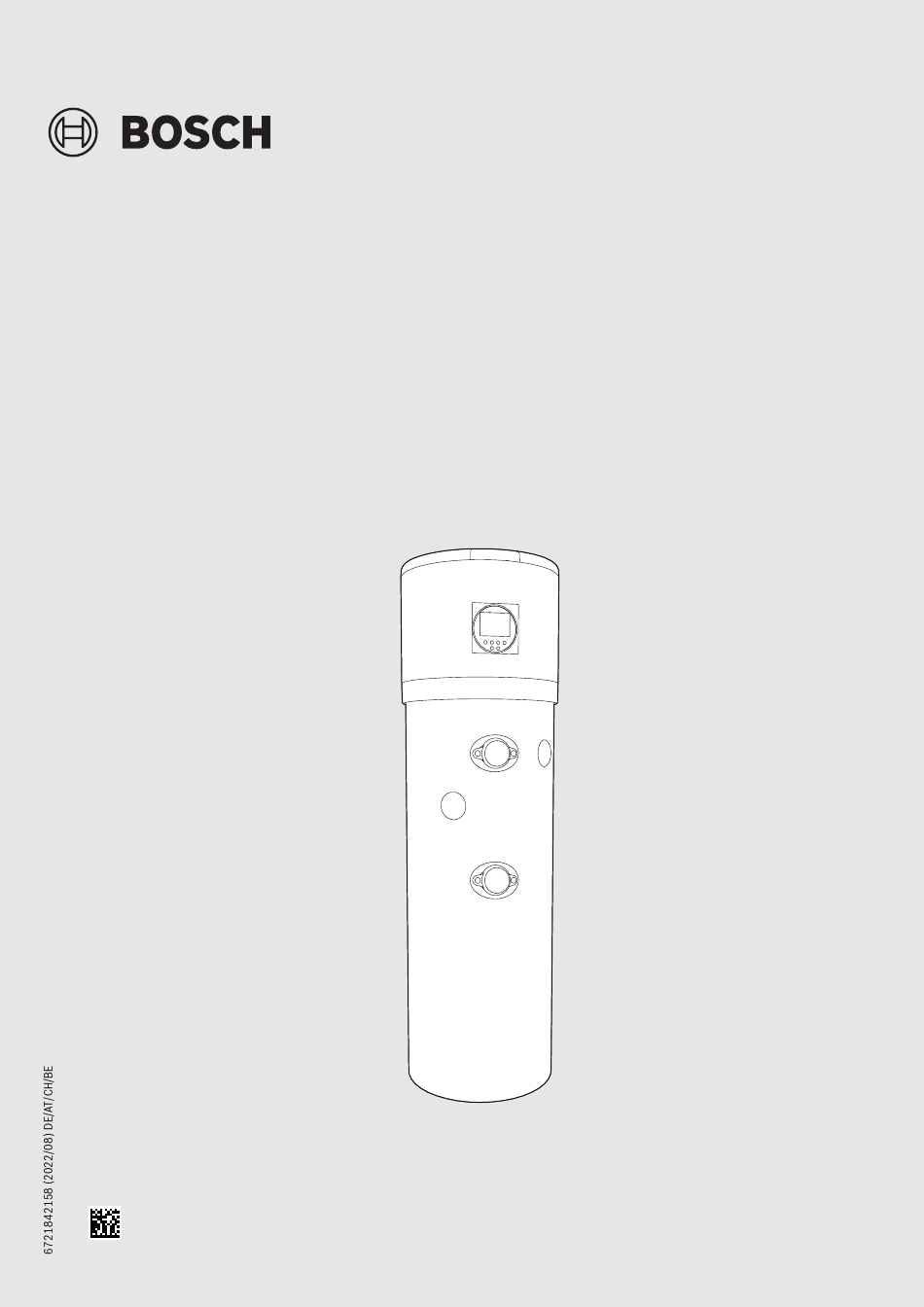

  • Seite 1 Installations- und Bedienungsanleitung Warmwasser-Wärmepumpe Compress 5000 DW CS5001DW 200 | CS5001DW 200 C | CS5001DW 260 | CS5001DW 260 C...
  • Seite 2: Inhaltsverzeichnis

    Vor der Inbetriebnahme......18 Gerät ein-/ausschalten......18 Compress 5000 DW – 6721842158 (2022/08)
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    ▶ Nur qualifizierte Fachkräfte dürfen Arbeiten in Verbindung mit Kältemittel ausführen. ▶ Falls erforderlich, Speicher leeren (Seite 28, Kapitel 7.9). ▶ Sicherheitsventil mindestens einmal monatlich manuell öffnen, um seine Funktionstüchtigkeit sicherzustellen. ▶ Wir empfehlen, einen Wartungs- und Inspektionsvertrag mit dem Hersteller abzuschließen. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 4: Angaben Zum Produkt

    Bestimmungsgemäße Verwendung Das Gerät darf nur zur Warmwasserbereitung eingesetzt werden. Eine andere Verwendung ist nicht bestimmungsgemäß. Bosch übernimmt keine Haftung für daraus resultierende Schäden. Das Gerät ist nicht für gewerbliche oder industrielle Anwendungen geeignet. Es ist nur für den Hausgebrauch zugelassen.
  • Seite 5: Konformitätserklärung

    Der vollständige Text der Konformitätserklärung ist im Internet verfügbar: www.bosch-einfach-heizen.de. Abmessungen und Mindestabstände 0010041537-002 Bild 2 Geräteabmessungen Abmessungen (mm) CS5001DW 200 CS5001DW 260 1785 2055 1720 2010 1153 1440 1285 1064 Tab. 2 Geräteabmessungen Compress 5000 DW – 6721842158 (2022/08)
  • Seite 6: Produktübersicht

    [18] Anschluss Warmwasseraustritt (G1") [19] Temperatur für die Solaranlage oder Zuheizerregelung [20] Anschluss Kaltwassereintritt (G1") [21] Austritt Solarwärmetauscher (G1") [22] Eintritt Solarwärmetauscher (G1") [23] Eintritt Zirkulation (G¾") [24] Kondensatablauf (16 mm) 1) Zubehör nicht im Lieferumfang enthalten Compress 5000 DW – 6721842158 (2022/08)
  • Seite 7: Sicherheits-, Regel- Und Schutzeinrichtungen

    Warmwasserbereitung automatisch von der Betriebsart "auto" zu "Boost". Wenn sich das Gerät in der Betriebsart "Boost" befindet, wird die Warmwasserbereitung so lange unterbrochen, bis die Temperatur wieder im zulässigen Bereich liegt. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 8: Korrosionsschutz

    Grundlage der Schalleistung berechnet und berücksichtigen: eine ku- gelförmige Ausbreitung in alle Richtungen im freien Feld (ohne Einfluss von Hindernissen); sowie eine Schallausbreitung in nur 1/8 dieser Richtungen (mit Einfluss von Wänden und Boden). Compress 5000 DW – 6721842158 (2022/08)
  • Seite 9: Angaben Zum Kältemittel

    Position nicht vermeiden, sollte das Gerät eine Stunde, nachdem es in seine endgültige Position gebracht wurde, in Betrieb genommen werden. Für den Transport über kurze Strecken ist ein Neigungswinkel von bis zu 30° zulässig. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 10: Stellfüße

    Wenn die Stellfüße in Einzelteilen geliefert werden, diese wie folgt zu- sammenbauen ▶ Teil [2] auf die Schraube [1] (von der Palette abgeschraubt) setzen ▶ Unterlegscheibe [3] (von der Palette entfernt) auflegen 1) Die Art der Verpackung kann nach Wahl des Herstellers Änderungen unterliegen. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 11: Installationsort

    Alle technischen Parameter in Tabelle 12 sind bei einem Luftvolumen-strom von 420 m³/h und einem Druckverlust von 88 Pa abweichen. Ein Aufstellort in der Nähe von Wänden und mit niedriger Decke kann zur Erhöhung der gemessenen Schalldruckwerte beitragen. gewährleistet. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 12: Installation

    ▶ Falls erforderlich, sollte das Gerät nur leicht und nur für kurze Falls erforderlich, kann zur Vermeidung von Lärmbelastung durch Zeit auf den Füßen geneigt werden. Fließgeräusche eine Schalldämpfung montiert werden. ▶ Rohre, Wanddurchführungen und Anschlüsse an der Wärmepumpe mit Schwingungsdämpfungssystemen versehen. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 13: Anschluss Des Wärmetauschers

    Zuheizer abgeschaltet, sofern der Schutz nicht manuell zurückgesetzt wird. 1) nur Modelle CS5001DW 200 C und CS5001DW 260 C 2) T6 ist ein Fühler (Abb. 34, Seite 36) mit einer Kabellänge von 9,5 m. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 14: Wasserleitungen Anschließen

    ▶ Solarpumpe und Solarfühler anschließen (T6) Der Wasserschalteranschluss ist optional. Falls der Wasserschalter nicht vorhanden ist: ▶ Anschlussklemme des Wasserschalters überbrücken. 1) Zubehör nicht im Lieferumfang enthalten 2) nur Modelle CS5001DW 200 C und CS5001DW 260 C Compress 5000 DW – 6721842158 (2022/08)
  • Seite 15: Einbindung Des Photovoltaik-Systems

    (Abb. 32, Seite 35) 1) Temperatur des Solarkollektors (Thermofühler 18) 2) Wassertemperatur unten im Speicher 5) EIN/AUS 3) Temperaturdifferenz zum Starten der Solarpumpe 6) Solltemperatur 4) Temperaturdifferenz zum Stoppen der Solarpumpe 7) EIN/AUS Compress 5000 DW – 6721842158 (2022/08)
  • Seite 16: Elektrischer Zuheizer Ein/Aus

    Zirkulationssysteme über eine Zeitsteuerung gesteuert werden. 1) Wassertemperatur oben im Speicher 2) Solltemperatur 5) Wassertemperatur oben im Speicher 3) Zulufttemperatur 6) Soll-Zirkulationswassertemperatur 4) Wassertemperatur unten im Speicher 7) Temperaturdifferenz zum Starten der Solarwasserpumpe Compress 5000 DW – 6721842158 (2022/08)
  • Seite 17: Trinkwasser Ausdehnungsgefäß

    10 °C - 70 °C dex bestimmt werden, um die Notwendigkeit der Wasseraufbereitung zu beurteilen. Zertifizierten Fachbetrieb benachrichtigen. Für diesen Gerätetyp kein vollentsalztes, destilliertes oder entionisiertes Wasser verwenden. Tab. 6 Nutzvolumen des Ausdehnungsgefäßes 1) Nicht im Lieferumfang enthalten Compress 5000 DW – 6721842158 (2022/08)
  • Seite 18: Elektrischer Anschluss

    Seite 16 zu finden. ▶ Die Stromanschlüsse müssen so kurz wie möglich sein, um die Anlage vor Überlast zu schützen, zum Beispiel während eines Gewitters. ▶ Gerät über eine separate Steckdose mit Erdungsanschluss an Stromnetz anschließen. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 19: Bedienung

    – Abtaubetrieb Bild 14 Bedienfeld - Display-Symbole Warmwasser verfügbar Gebläselüftung Wechsel zum vorherigen Schritt im Menü: Elektrischer Heizbetrieb ▶ Taste drücken. Abtauung Heizbetrieb Tastensperre Wassertemperatur Uhrzeit Uhr aus [10] Uhr ein [11] Störung [12] Sollwassertemperatur Compress 5000 DW – 6721842158 (2022/08)
  • Seite 20: Sperrfunktion Für Display-Tasten

    Geräts einige Stunden zum Aufladen der integrierten 0010041559-001 Batterie benötigt. Während dieses Zeitraums kann es zu Verzögerungen beim Betrieb der Uhr kommen. Der Aufladevorgang erfolgt automatisch Bild 17 Temperatureinstellung (nicht manuell eingreifen). Compress 5000 DW – 6721842158 (2022/08)
  • Seite 21: Antiblockierfunktion Der Pumpe

    Für den Betrieb des Geräts unter -10 °C kann das Gerät nur mit dem elektrischen Zuheizer arbeiten. Die Wassertemperaturdifferenz für den Kompressoranlauf wird zum Ein- und Ausschalten des Kompressors verwendet. Parameter 1 prüfen - Wassertemperaturdifferenz TS6. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 22 Automatikfunktion, und die Anlage geht entsprechend dem internen Regelprogramm in den Abtaubetrieb über oder beendet diesen. Im Abtaubetrieb funktioniert der elektrische Zuheizer nur, 0010041560-001 wenn der Parameter 20 auf 1=ein eingestellt ist. Bild 25 Einstellung Betriebsart "Gebläselüftung" Compress 5000 DW – 6721842158 (2022/08)
  • Seite 23: Parameter

    Temperaturdifferenz zum Starten der 5 – 20 °C 5 °C Einstellbar Solarwasserpumpe Temperaturdifferenz zum Stoppen der 1 – 4 °C 2 °C Einstellbar Solarwasserpumpe Elektrischer Zuheizer ersetzt Wärmepumpe bei 0 = Nein niedrigen Temperaturen 1 = Ja Compress 5000 DW – 6721842158 (2022/08)
  • Seite 24: Funktion

    1) I = Installateur / B = Benutzer Tab. 9 Passwort für Parametereinstellungen HINWEIS Geräteschäden! Die Passwörter aus der folgenden Tabelle sind ausschließlich von Fachkräften zu verwenden. Passwort Funktion Einstellen von technischen Parametern Zurücksetzen auf Grundeinstellungen Tab. 10 Compress 5000 DW – 6721842158 (2022/08)
  • Seite 25: Bedienelemente

    Minute einstellen Minute bestätigen Speichern und beenden [10] Timer abbrechen [11] Parameter A-H prüfen [12] Parameter 1-35 prüfen [13] Temperatur einstellen [14] Tasten sperren/entsperren [15] Elektrischen Zuheizer ein-/ausschalten [16] Gebläselüftung ein-/ausschalten [17] Einschalten [18] Standby-Betrieb Compress 5000 DW – 6721842158 (2022/08)
  • Seite 26: Inspektion Und Wartung

    Zum Prüfen der Schutzanode: ▶ Gerät vom Stromnetz trennen. ▶ Schutzabdeckungen entfernen. WARNUNG Verbrühungsgefahr! ▶ Vor dem Ausbau der Magnesiumanode das Wasser im Speicher bis unter die Höhe der Magnesiumanode ablassen. ▶ Flansch abnehmen. ▶ Magnesiumanode entfernen. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 27: Reinigung

    Personen noch Sachwerte gefährdet. Kältekreis HINWEIS Kältemittelaustritt! ▶ Reparaturen am Kältekreis (z. B. an Kompressor, Verflüssiger, Ver- dampfer, Expansionsventil usw.) dürfen nur von einer qualifizierten Fachkraft vorgenommen werden. RESET 0010041599-001 Bild 31 Thermostat-Reset Compress 5000 DW – 6721842158 (2022/08)
  • Seite 28: Speicher Entleeren

    ▶ Wasserabsperrventil am Kaltwassereintritt schließen und einen Warmwasserhahn öffnen. ▶ Ablaufhahn öffnen. -oder- ▶ Sicherheitsventil öffnen. ▶ Warten, bis kein Wasser mehr aus dem Ablaufhahn des Sicherheits- ventils ausfließt und das Gerät vollständig entleert ist. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 29: Störungsbehebung

    ▶ Wenn die Anlage über ein Photovoltaik-System verfügt, PV-Anschluss prüfen. Übertemperaturschutz T6. ▶ P8 wird bei 125 °C angezeigt und bei 120 °C ausgeblendet ▶ Fühler überprüfen und bei Bedarf austauschen Gründe: • Übertemperatur T6 • Störung des T6-Fühlers LED-Anzeige: einmal dunkel. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 30 Symbolanzeige für Abtaubetrieb: LED-Anzeige: langsames Blinken. Kommunikationsstörung. LED-Anzeige: hell. Tab. 11 Störungs-Codes WARNUNG Wenn der zertifizierte Fachbetrieb das Problem nicht beheben kann, Ge- rät ausschalten, technische Unterstützung anfordern und das gekaufte Modell nennen. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 31: Umweltschutz Und Entsorgung

    Diese Vorschriften legen die Rahmenbedingungen fest, Datenschutzbeauftragter, Information Security and Privacy (C/ISP), die für die Rückgabe und das Recycling von Elektronik-Altgeräten in den Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, einzelnen Ländern gelten. DEUTSCHLAND. Da elektronische Geräte Gefahrstoffe enthalten können, müssen sie ver- Sie haben das Recht, der auf Art.
  • Seite 32: Technische Informationen Und Protokolle

    • EN 16147:2017 - A7/W55 • 1467 • 1467 • 977 • 977 • EN 16147:2017 - A2/W55 Warmhalteverlust, S Maximales Volumen des Mischwassers bei 40 °C Bezugs-Warmwassertemperatur; θ’WH °C 55,1 55,1 54,6 54,6 Compress 5000 DW – 6721842158 (2022/08)
  • Seite 33 Volumen Solarwärmetauscher – – Korrosionsschutz – Mg-Anode Ø 33x400 mm Wärmedämmung – PU-Hartschaum 50 mm(23 mW/mK) Maximaler Betriebsdruck - Speicher Transportgewicht Tab. 12 Die angegebenen Leistungsdaten beziehen sich auf neue Geräte mit sau- beren Wärmetauschern. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 34: Schaltplan

    [16] Elektronisches Expansionsventil [17] Zirkulations- oder Solarpumpe (bauseitig) [18] Stromversorgung [19] Externer Fühler (Solar oder Zirkulation) [20] Temperatur Warmwasser-/Solarkollektorfühler [21] Temperatur Rückgasfühler [22] Temperatur Verdampferfühler [23] Temperatur oberer Speicherfühler [24] Temperatur unterer Speicherfühler [25] Zulufttemperatur Compress 5000 DW – 6721842158 (2022/08)
  • Seite 35 Verflüssiger – Eintritt 4-Wege-Ventil Hochdruckpressostat [10] Wartungshahn (Hochdruck) [11] Unterer Speichertemperaturfühler - T2 [12] Oberer Speichertemperaturfühler - T3 [13] Kompressor [14] Wartungshahn (Niederdruck) [15] Niederdruckpressostat [16] Rückgastemperatur - T5 [17] Verdampfer [18] Zulufttemperaturfuhler - T1 Compress 5000 DW – 6721842158 (2022/08)
  • Seite 36: Anschlüsse Wasserzufuhr

    überwachen. 0010041549-001 HINWEIS Bild 35 Auffangbehälter In der Kaltwasserzuleitung muss ein 8 bar-Sicherheitsventil montiert sein (Abb. 34, Tabelle Tab. 13 "Symbolerklärung"). Zwischen Sicherheitsventil und Speicherbehälter dürfen sich keine Absperrventile und Entnahmearmaturen befinden. Compress 5000 DW – 6721842158 (2022/08)
  • Seite 37 Technische Informationen und Protokolle Zirkulation 220-230V 0010045824-001 Bild 36 Zirkulation Wechselrichter Regler Photovoltaikmodul Regler der Wärmepumpe Wasserschalter Zirkulationspumpe Expansionsventil Ablauf Sicherheitsventil Speicherentleerventil Sicherheitsventil Thermostatisches Mischventil Absperrventil Wassereintrittsleitung Wasserfilter Rückflussverhinderer Tab. 14 Symbolerklärung Compress 5000 DW – 6721842158 (2022/08)
  • Seite 38: Anlagenhydraulik Mit Pufferspeicher Oder Kessel Und Photovoltaik-System

    T6/ºC T2/ºC 220-230V 0010041541-002 Bild 37 Integrierter Regler der Wärmepumpe Wechselrichter Regler Photovoltaikmodul Regler der Wärmepumpe Pufferspeicher Kessel Wasserschalter Zirkulationspumpe Expansionsventil Ablauf Sicherheitsventil Speicherentleerventil Sicherheitsventil Thermostatisches Mischventil Absperrventil Wassereintrittsleitung Wasserfilter Rückflussverhinderer Tab. 15 Symbolerklärung Compress 5000 DW – 6721842158 (2022/08)
  • Seite 39 Heizung über Kessel (externer Regler) TºC 220-230V 0010041542-002 Bild 38 Wechselrichter Regler Photovoltaikmodul Regler der Wärmepumpe Kessel Kesselfühler Wasserschalter Zirkulationspumpe Expansionsventil Ablauf Sicherheitsventil Speicherentleerventil Sicherheitsventil Thermostatisches Mischventil Absperrventil Wassereintrittsleitung Wasserfilter Rückflussverhinderer Tab. 16 Symbolerklärung Compress 5000 DW – 6721842158 (2022/08)
  • Seite 40 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
