Einbindung der Wärmepumpe in das Heizsystem
8.4.1.1
Doppelt differenzdruckloser Verteiler DDV 32
Doppelt differenzdruckloser Ver-
teiler

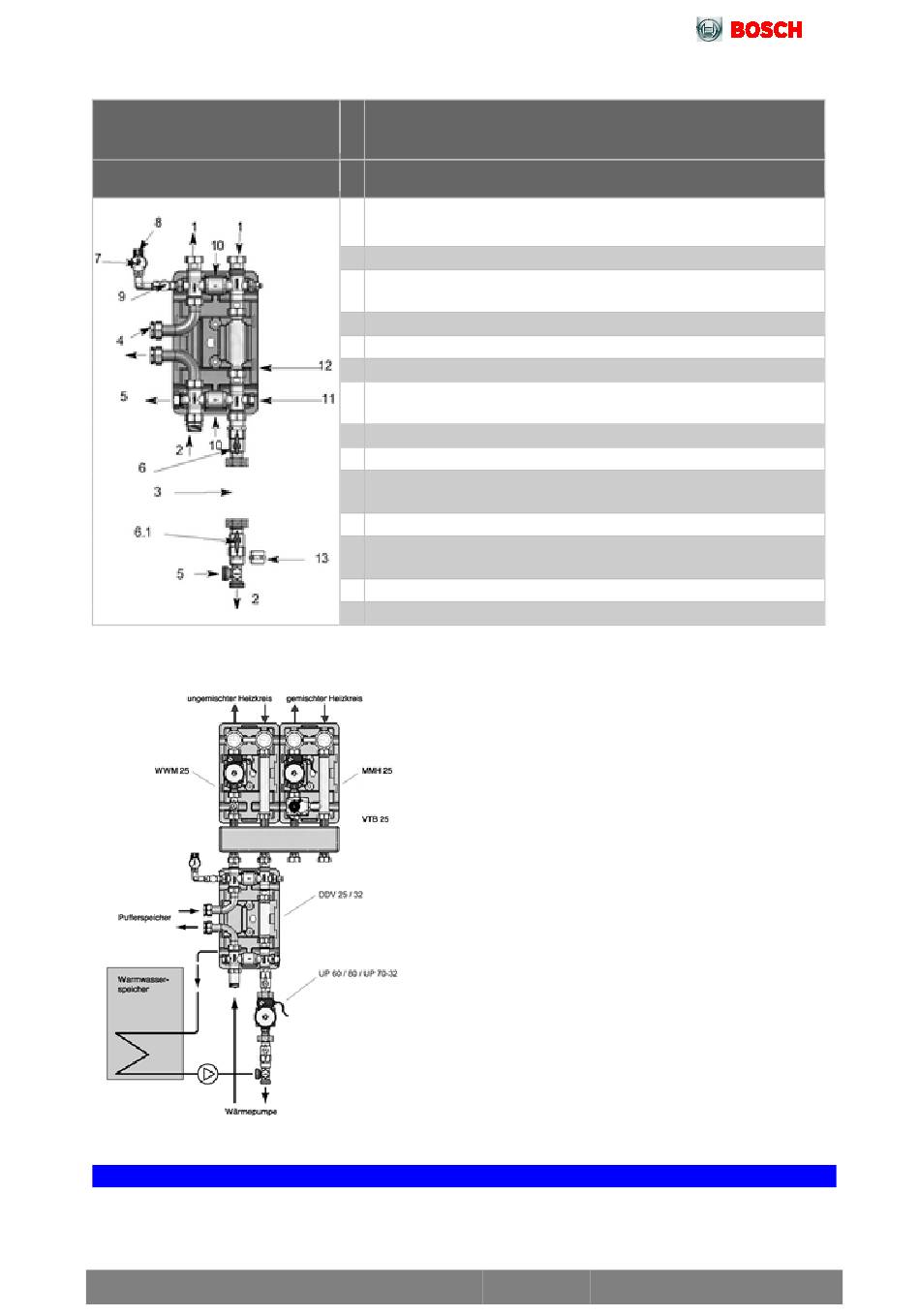

Abb. 105: Doppelt differenzdrucklosen Verteiler DDV zum Anschluss eines gemischten Heizkreises, externer
Heizungsunterstützung und optionaler Warmwasserbereitung.
Abb. 106: Einbindung des doppelt differenzdrucklosen Verteilers für Heizbetrieb und Warmwasserbereitung
HINWEIS
Die Einbauhöhe des DDV 32 beträgt inkl. Pumpen ca. 1 m!
Compress 5000 AW – 6721840483 (2021/09)
DDV 32
Anschlüsse Heizung
1
1 1/2" IG
2 Anschlüsse Wärmepumpe 1 1/4" AG
Zusatzumwälzpumpe/
3
Heizungsumwälzpumpe Hauptkreis DN 32 (2"AG)
4 Anschlüsse Pufferspeicher 1 1/4" IG
5 Anschlüsse Warm- Wasserspeicher 1 1/4" AG
6 Absperrhahn 1 1/4"
Absperrhahn 1 1/4" mit
6.1
Rückschlagklappe
7 Manometer
8 Sicherheitsventil 3/4" IG
T-Stück zur Montage
9
des Ausdehnungsgefäßes
10 Rückschlagventil
Tauchhülse für
11
Rücklauffühler
12 Dämmung
13 Doppelnippel 1 1/4"
166
