Warum eine Wärmepumpe?
1.7
Planungs- und Installationshilfen
1.7.1
Rohrleitungsdimensionierer
Um Druckverluste und damit den Leistungsbedarf für Umwälzpumpen zu minimieren, sind die Rohrlei-
tungsquerschnitte entsprechend groß zu dimensionieren. Als Auslegungskriterium gilt hierfür der spezi-
fische Druckverlust je Meter Rohr und die Fließgeschwindigkeit des Mediums im Rohr, jeweils bezogen
auf den Nennvolumenstrom.
Folgende Richtwerte sollten dabei nicht überschritten werden:
•
dp
= 120 Pa/m
max
von Rohrleitungen DN 10 bis DN 65 w
•
von Rohrleitungen DN 80 bis DN 125 w
•
•
ab Rohrleitungen DN 150 w

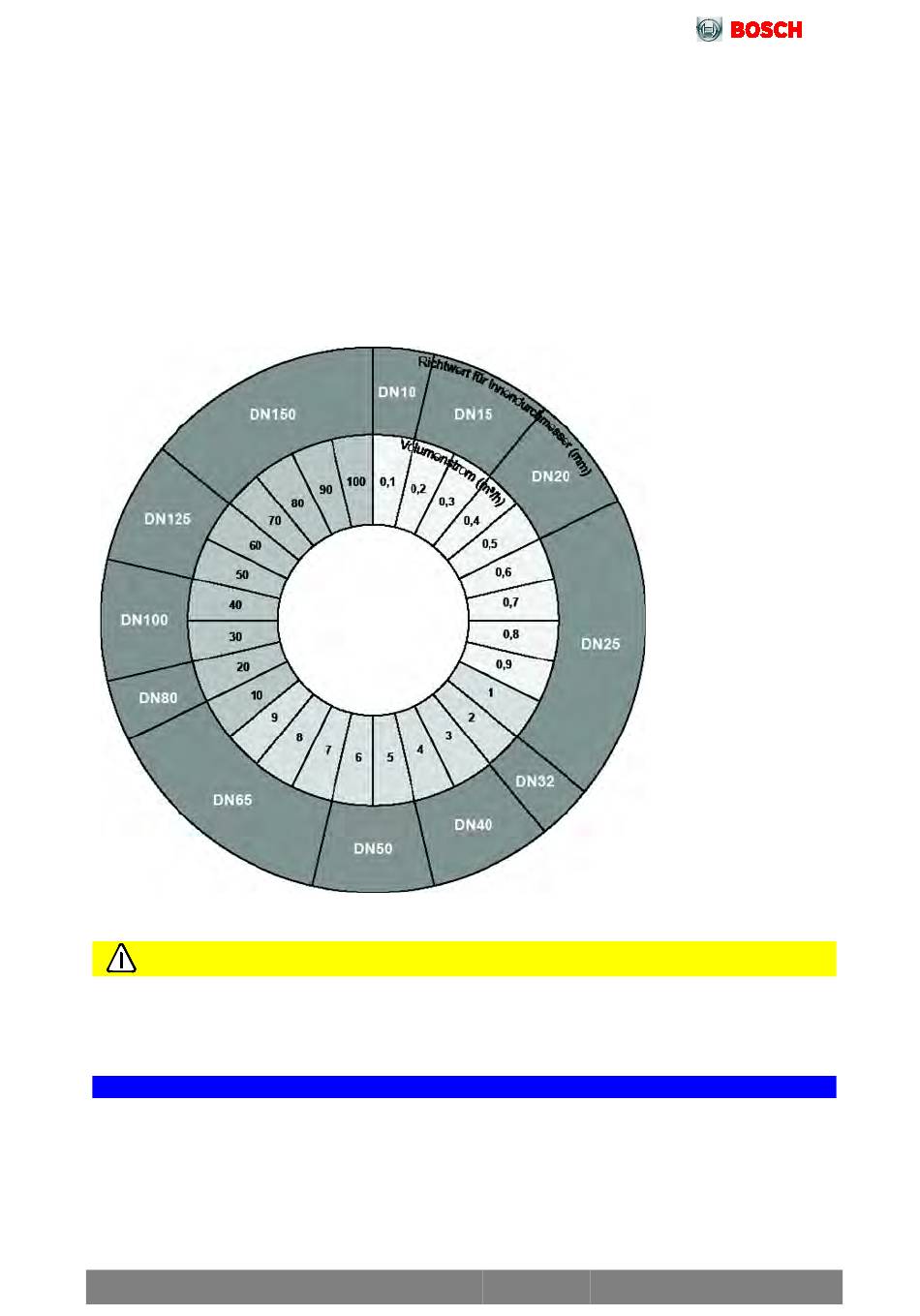

Abb. 8: Rohrleitungsdimensionierer
ACHTUNG
Mit Hilfe des Diagramms kann der überschlägige Rohrinnendurchmesser ermittelt werden. Die
überschlägige Auslegung ersetzt nicht eine Rohrnetzberechnung. Die aus der Rohrnetzberechnung
ermittelten Druckverluste werden zusätzlich zur Auslegung der Umwälzpumpe benötigt.
HINWEIS
Bei der Verwendung von Wasser-Glykol Gemischen erhöht sich der Druckverlust im System. Dies ist
bei der Pumpenauslegung zu berücksichtigen.
Compress 5000 AW – 6721840483 (2021/09)
= 0,7 m/s
max
= 1,2 m/s
max
= 2,0 m/s
max
26
