Wärmepumpenregler HPC 300
7.5.3
Konfiguration des Netzwerks
Das Netzwerk ist in einer Linienstruktur aufgebaut und wird über die Klemme J11 verbunden (sowohl
am Wärmepumpenregler als auch am Masterregler). Es können maximal 32 Teilnehmer im Netzwerk
vorhanden sein (16 Regler und 16 Bedienteile).

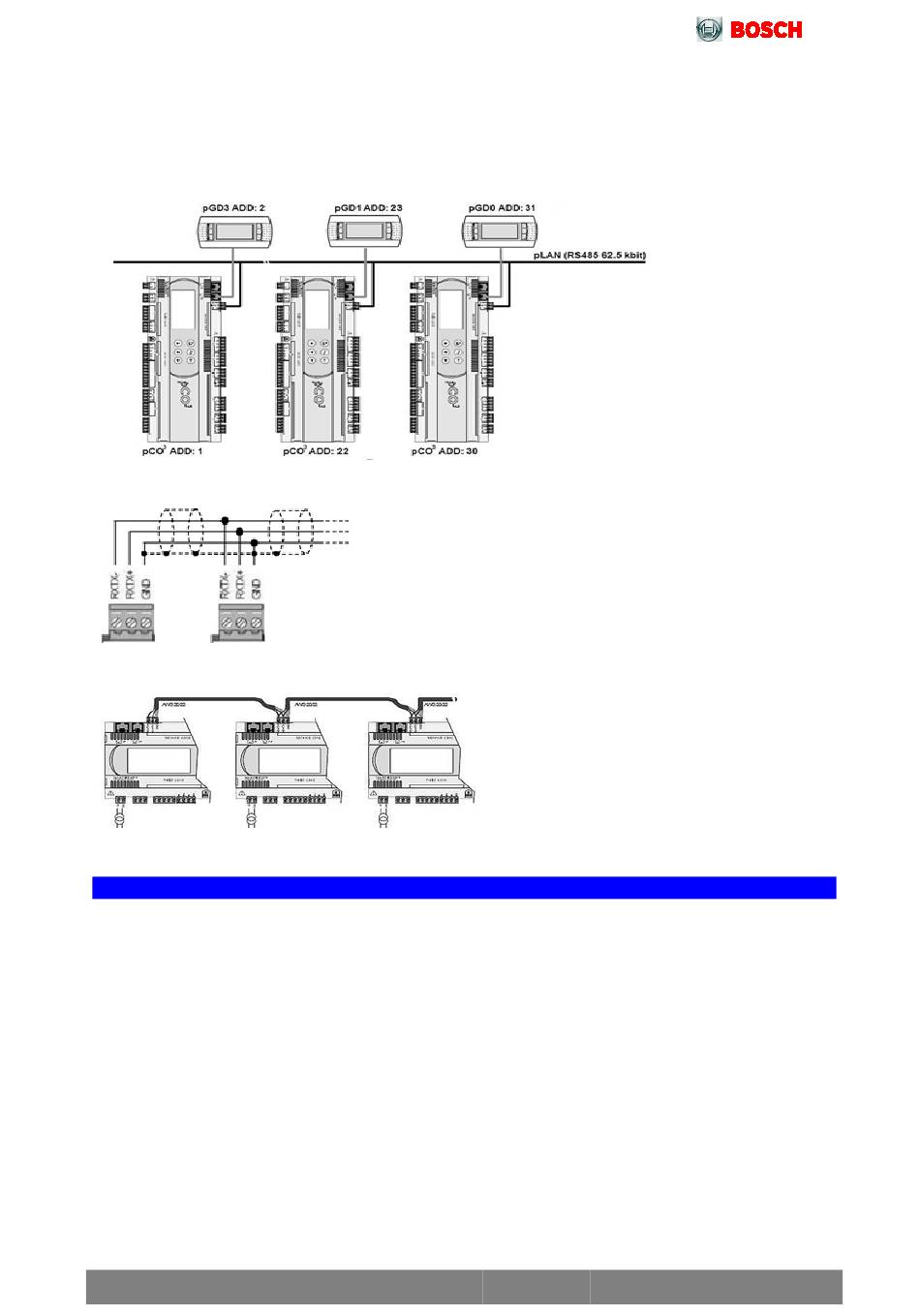

Abb. 88: Beispiel eines möglichen Netzwerks inkl. drei Wärmepumpenregler mit 3 Bedienteilen (pGDx)
Abb. 89: Ansicht des Anschlusses an der Klemme J11 des HPC 300 C
Abb. 90: Drei Wärmepumpenregler mit jeweils eigener Spannungsversorgung
HINWEIS
Als Verbindungskabel wird empfohlen, ein verdrilltes, geschirmtes Kabel AWG20/22 (0,75/0,34
mm²) zu verwenden. Das Netzwerk darf eine maximale Länge von 500 m nicht überschreiten. Der
Kapazitätsbelag der Kabel muss kleiner 90 pF/m sein.
Compress 5000 AW – 6721840483 (2021/09)
144
