Einbindung der Wärmepumpe in das Heizsystem
8.15.4 Monoenergetische Wärmepumpen-Heizungsanlage
Ein Heizkreis mit doppelt differenzdrucklosem Verteiler
Sicherstellung des Heizwasserdurchsatzes über ein Überströmventil,
das bei der Inbetriebnahme durch den Installateur eingestellt werden
muss. Warmwasserbereitung erfolgt, mit der Zusatzumwälzpumpe
(M16) und dichtschließendem Umschaltventil (YM18), über einen
integrierten Rohrwärmetauscher mit 3,2 m² Tauscherfläche.

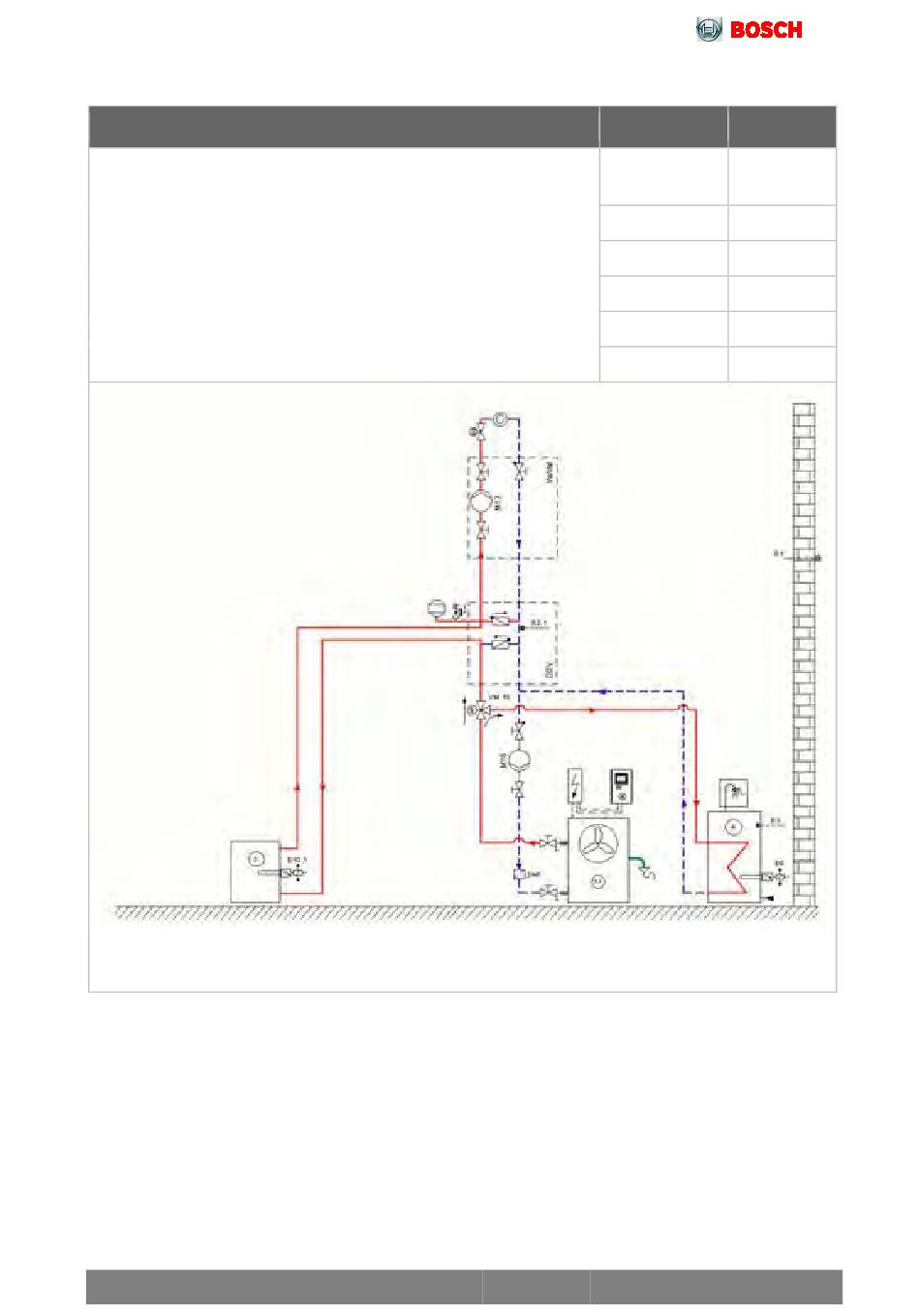

Abb. 127: Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis, Reihen-
Pufferspeicher und Warmwasserbereitung
Compress 5000 AW – 6721840483 (2021/09)
Einstellung
Konfiguration
Zusatzheizung
Betriebsweise
im Puffer
Elektroheizung
1. Heizkreis
Heizen
2. Heizkreis
nein
ja mit Fühler
Warmwasser
ja
Flanschheizung
nein
Schwimmbad
196
