Einbindung der Wärmepumpe in das Heizsystem
8.4.1.2
Doppelt differenzdruckloser Verteiler DDV 40 und DDV 50

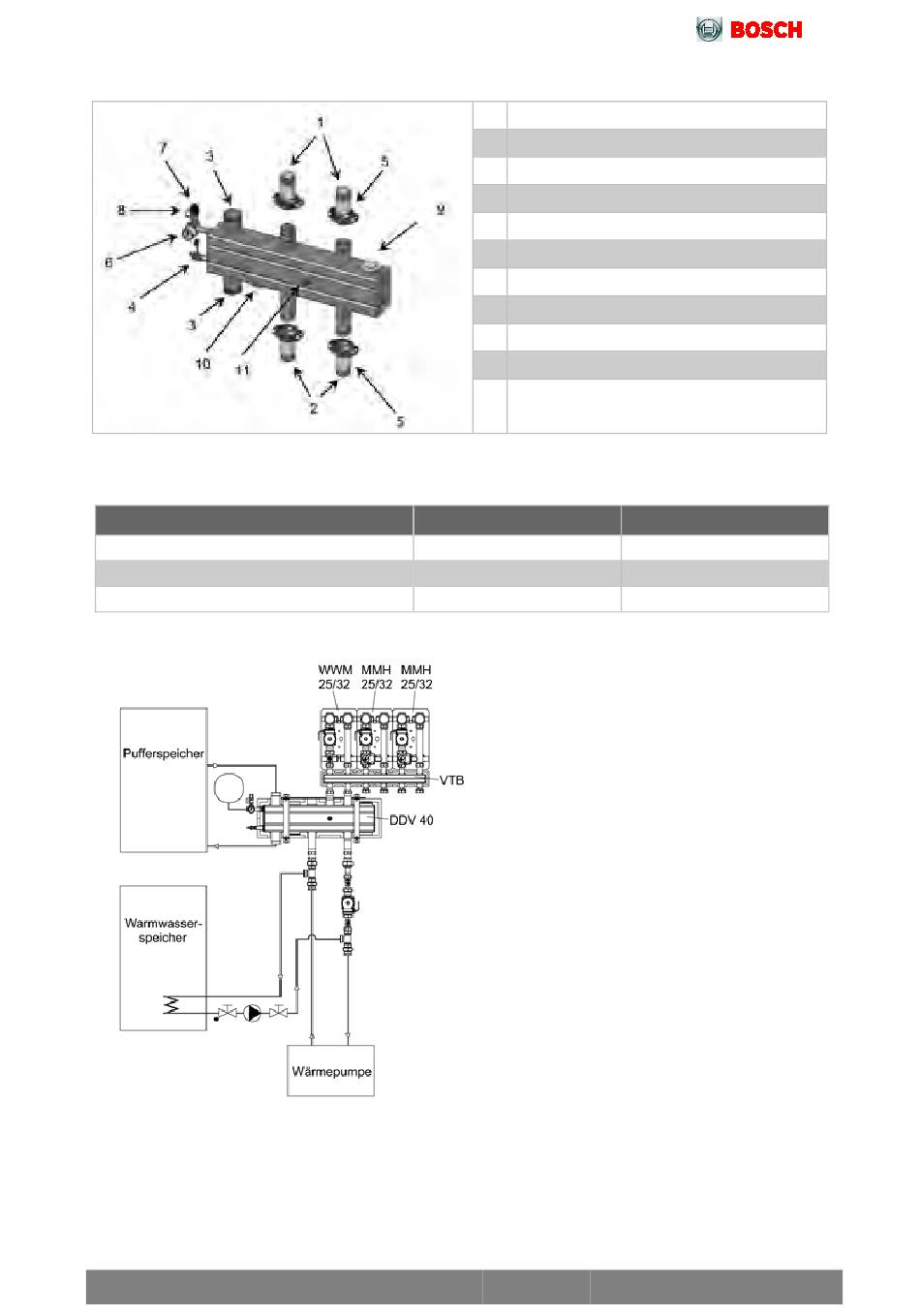

Abb. 108: Doppelt differenzdrucklosen Verteiler DDV zum Anschluss eines gemischten Heizkreises, externer
Heizungsunterstützung und optionaler Warmwasserbereitung.
Anschluss Heizung
Anschluss Wärmepumpe
Anschluss Pufferspeicher
Tab. 53: Anschlüsse DDV 40 und 50
Abb. 109: Einbindung des doppelt differenzdrucklosen Verteilers DDV 40 für Heizbetrieb und Warmwasser-
bereitung
Compress 5000 AW – 6721840483 (2021/09)
1
Anschlüsse Heizung
2
Anschlüsse Wärmepumpe
3
Anschlüsse Pufferspeicher
4
KFE-Kugelhahn
5
Vitaulic-Schelle (4 Stück)
6
Manometer
7
Sicherheitsventil 3 bar
8
T-Stück für Anschluss MAG
9
Blindstopfen für Rückschlagklappe
10
Blindstopfen
11
Tauchhülse für Rücklauffühler
DDV 40
G 1 1/4"
G 1 1/4"
R 2"
DDV 50
R 2"
R 2"
R 2 1/2"
