Wärmepumpenregler HPC 300
Kennlinien UPH 90-32

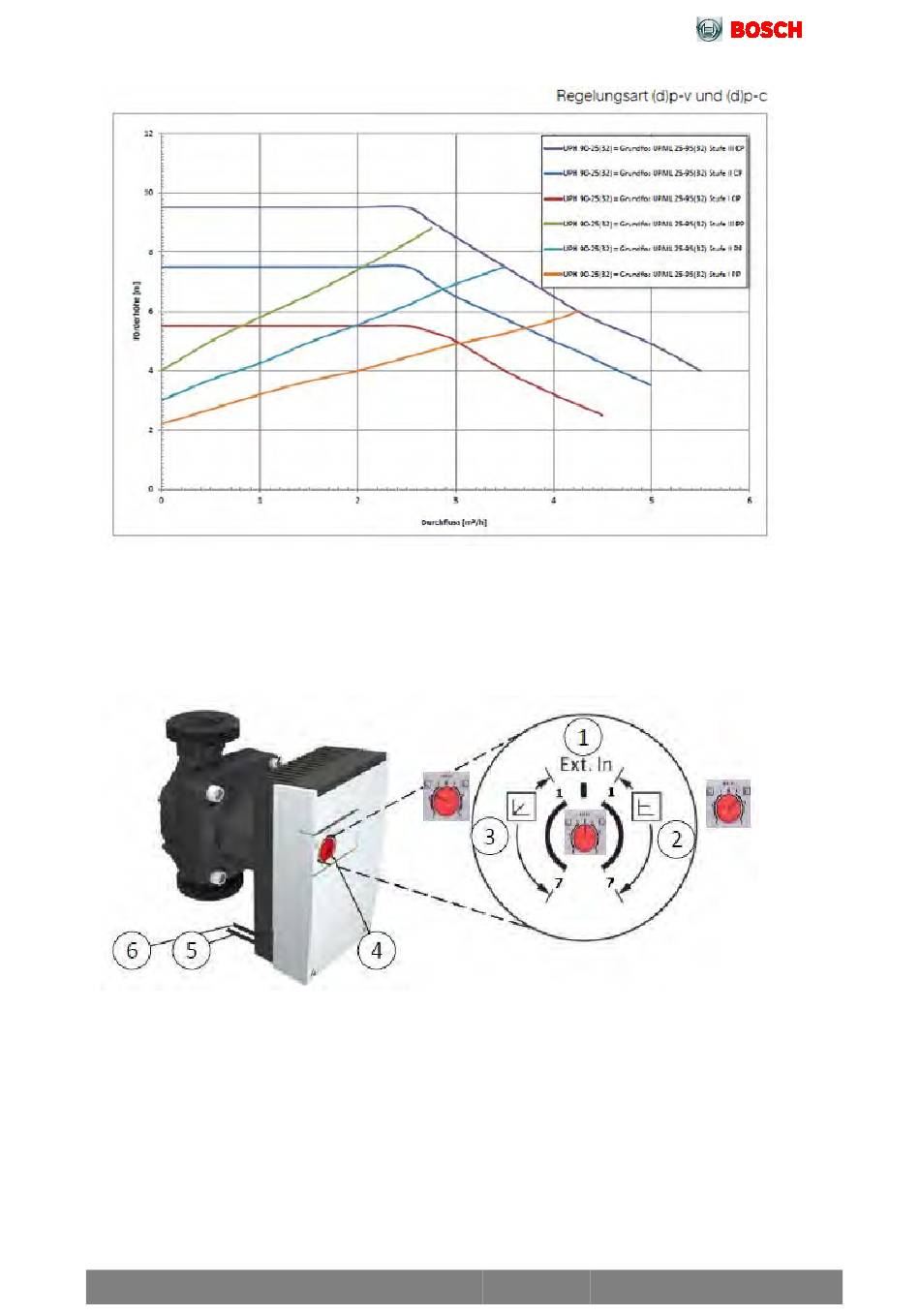

Abb. 80: Kennlinien UPH 90-32
UPH 120-32 PK
(entspricht WILO Stratos Para 30/1-12 PWM)
Umwälzpumpe für den Erzeuger- und Verbraucherkreis mit den Regelungsarten ∆p-c, ∆p-v und Ansteue-
rung mittels PWM-Eingangssignal
1
Regelungsart: Drehzahlverstellung durch
Eingangssignal
2
PWMRegelungsart ∆p-c
3
Regelungsart ∆p-v
Abb. 81: Einstellungsmöglichkeiten UPH 120-32 PK
Compress 5000 AW – 6721840483 (2021/09)
4
Verstellknopf
5
Steuerleitung Analogsignal (PWM) 2-adrig
6
Netzanschlusskabel (1 ~ 230 V/N/PE) 3-
adrig
134
