Einbindung der Wärmepumpe in das Heizsystem
NEU: Elektrischer Anschluss mit HPC 300
Elektrischer Anschluss monoenergetischer Wärmepumpen-Heizungsanlagen
Das Schütz (K20) für den Tauchheizkörper (E10) ist bei monoenergetischen Anlagen (2.WE) entspre-
chend der Heizleistung auszulegen und bauseits beizustellen. Die Ansteuerung (230 VAC) erfolgt aus
dem Wärmepumpenregler über die Klemmen X1/N und J13/NO 4.
Das Schütz (K21) für die Flanschheizung (E9) im Warmwasserspeicher ist entsprechend der Heizleis-
tung auszulegen und bauseits beizustellen. Die Ansteuerung (230 VAC) erfolgt aus dem Wärmepumpen-
regler über die Klemmen X1/N und J16/NO 10.
Beim Einsatz von Sole- oder Wasser/Wasser-Wärmepumpen muss die Primärpumpe (M11) ebenfalls
angeschlossen werden.
Bei Anlagen mit Warmwasserbereitung und Umschaltventil (YM18) erfolgt der Anschluss an der Klemme
M18.

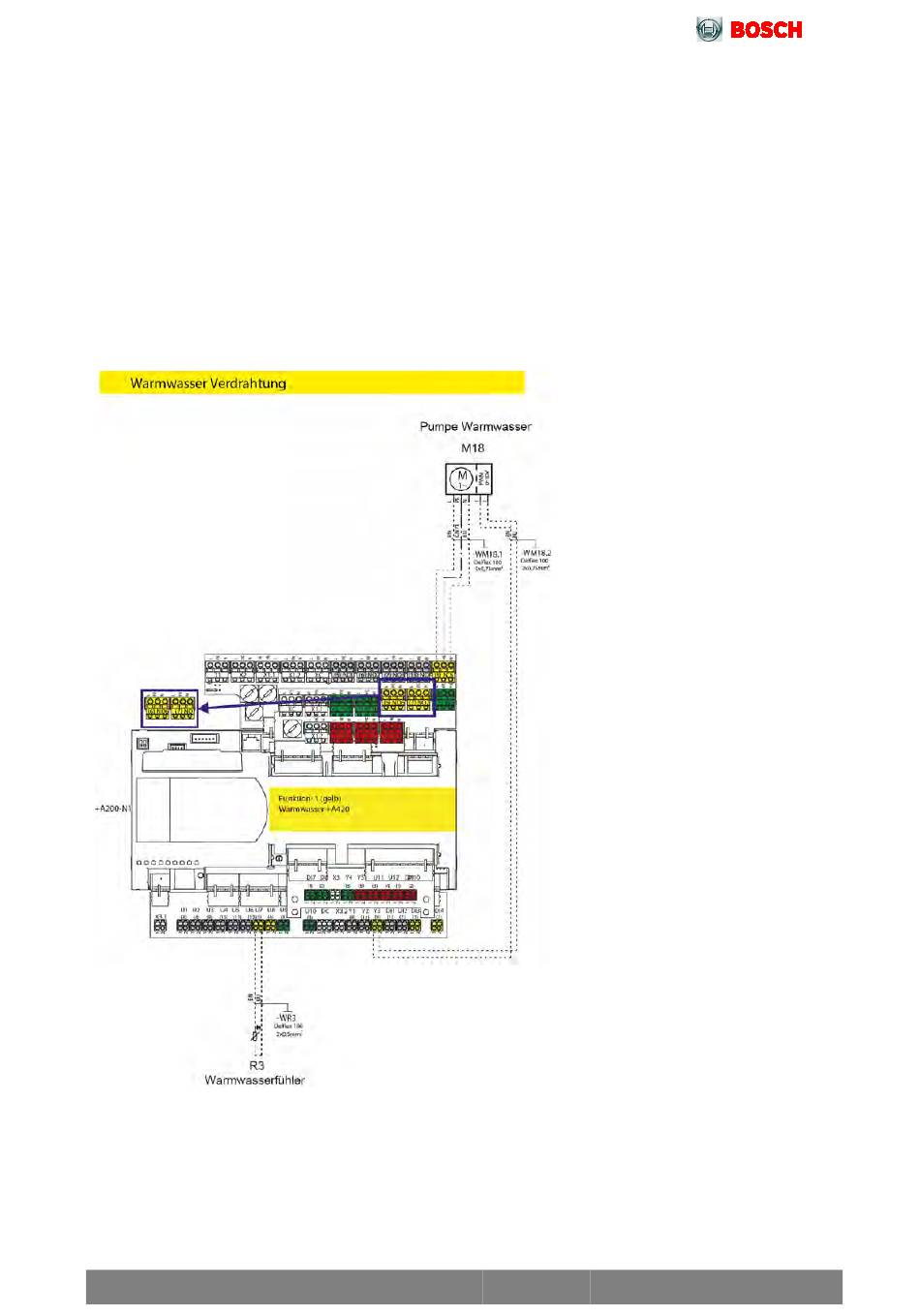

Abb. 129: Teil 1: Anschlussplan Wärmepumpenregler bei monoenergetischen Anlagen mit zwei Heizkreisen
und Warmwasserbereitung
198
