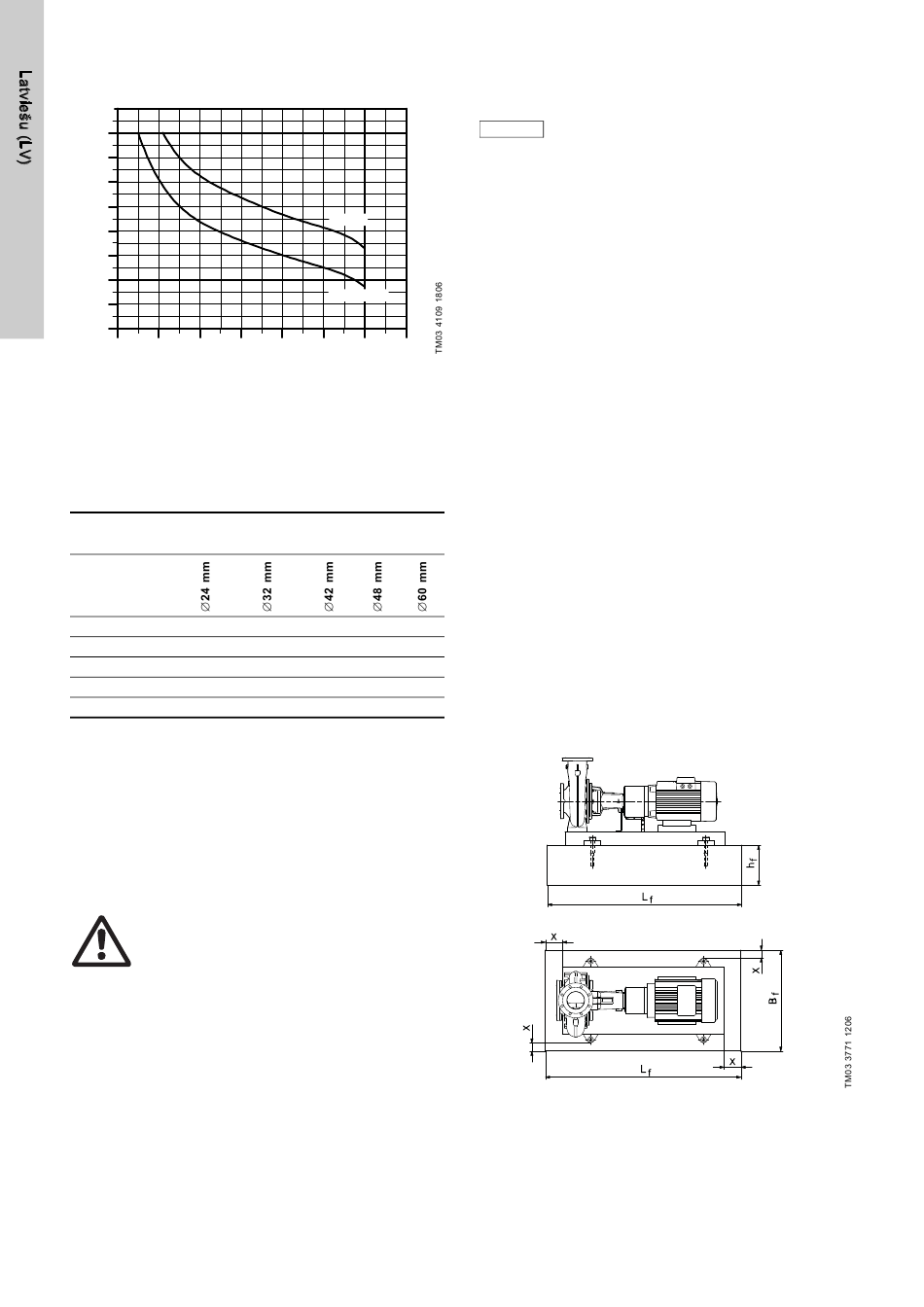

5.11 Sūkņa darba ātrums saistībā ar materiālu un
izmēru
Ø [mm] 650
600
550
500
450
400
350
300
250
200
1200 1600 2000 2400
Maksimāli pieļaujamais ātrums
7 ilustr.
Nerūsošā tērauda sūkņiem (1.4408/1.4517) un čuguna sūkņiem
ar nerūsošā tērauda darbratiem nav robežas parādītajā
diapazonā.
5.12 Siksnas piedziņa
Ja iekārtai ir siksnas piedziņa, nedrīkst pārsniegt zemāk
norādītos parametrus.
Maksimālā motora jauda [kW]
-1
Ātrums n min
1000 4
1500 5
2000 6
2500 7
3000 10
Lielākas izejas jaudas gadījumā jāmontē starpvārpsta ar balsta
gultņiem.
5.13 Darbība ar iekšdedzes motoru
Brīdinājums
Izmantojot benzīnmotorus vai dīzeļmotorus,
stingri jāievēro ražotāja dotās uzstādīšanas un
ekspluatācijas instrukcijas. Īpaši svarīga nozīme
ir rotācijas virzienam. Raugoties no piedziņas
vārpstas gala, sūknis griežas uz labo pusi
(pulksteņa rādītāja kustības virzienā). Tādējādi,
raugoties no piedziņas vārpstas gala, motoram
jāgriežas uz kreiso pusi (pretēji pulksteņa rādītāja
kustības virzienam)!
Pareizo rotācijas virzienu norāda bulta uz sūkņa
korpusa.
Ja motori ir uzstādīti slēgtās telpās, īpaši jāievēro
degšanas zonas ieplūstošā gaisa dati, kā arī
izplūdes gāzu dati.
Izlaižot šķidrumu no tvertnes, jāpārliecinās, vai
šim nolūkam ir sagatavoti piemērota lieluma
konteineri.
314
CuSn10
EN-GJL-200
-1
2800 3200 3600 min
vārpstas galā
7 11 18 22
10 25 32 38
14 25 - -
17,5 - - -
20 - - -
6. Mehāniskā uzstādīšana
6.1 Uzstādīšanas priekšdarbi
Ir ļoti svarīgi pareizi rīkoties ar aprīkojumu pirms
Piezīme
uzstādīšanas.
Darbuzņēmējam jāpārbauda aprīkojums pēc piegādes un
jāpārliecinās, ka tas tiek uzglabāts tā, lai novērstu koroziju un
bojājumus.
Ja aprīkojums netiks lietots ātrāk kā pēc 6 mēnešiem, jāapsver,
vai uz sūkņa iekšējām detaļām nav jāuzklāj piemērots
pretkorozijas līdzeklis.
Jānodrošina,
• lai lietotais līdzeklis neietekmētu gumijas detaļas, ar kurām tas
saskaras,
• lai līdzekli varētu viegli noņemt.
Lai novērstu ūdens, putekļu u.c. vielu iekļūšanu sūknī, visas
atveres jāpārklāj līdz cauruļu pievienošanas brīdim.
Iedarbināšanas laikā svešķermeņa izņemšanai nepieciešamā
sūkņa demontāža var izmaksāt ļoti dārgi.
Mehāniskie vārpstas blīvējumi ir precīzi komponenti. Ja nesen
uzstādīta sūkņa mehāniskais vārpstas blīvējums pienācīgi
nefunkcionē, tas parasti tiks konstatēts dažu pirmo ekspluatācijas
stundu laikā. Šādus bojājumus galvenokārt izraisa vārpstas
blīvējumu vai barjeras šķidruma caurules nepareiza uzstādīšana
un/vai nepareiza apiešanās ar sūkni uzstādīšanas laikā.
Transportēšanas laikā sūknim jābūt stingri nostiprinātam, lai tiktu
novērstas pārmērīgas vibrācijas un/vai krišanas vai trieciena
izraisīts vārpstas un blīvējuma bojājums. Sūkni nedrīkst celt, turot
aiz vārpstas.
6.2 Horizontāli uzstādīti sūkņi NK, NKG ar balstplātni,
pamatne un aizliešana ar javu
Ieteicams uzstādīt sūkni uz plakanas un stingras betona
pamatnes, kas ir pietiekami smaga, lai nodrošinātu pastāvīgu
atbalstu visam sūknim. Pamatnei jāspēj absorbēt visas vibrācijas,
normālu deformāciju un triecienu. Saskaņā ar empīrisko likumu
betona pamatnes svaram jābūt 1,5 reizes lielākam par sūkņa
svaru.
Pamatnei visās četrās pusēs jābūt par 100 mm lielākai nekā
balstplātnei. Sk. 8. ilustrācijā.
Pamatne, X = min. 100 mm
8 ilustr.
