5.11 Siurblio apsukos atsižvelgiant į medžiagą ir dydį
650
Ø [mm]
600
550
500
450
400
350
300
250
200
1200 1600 2000 2400

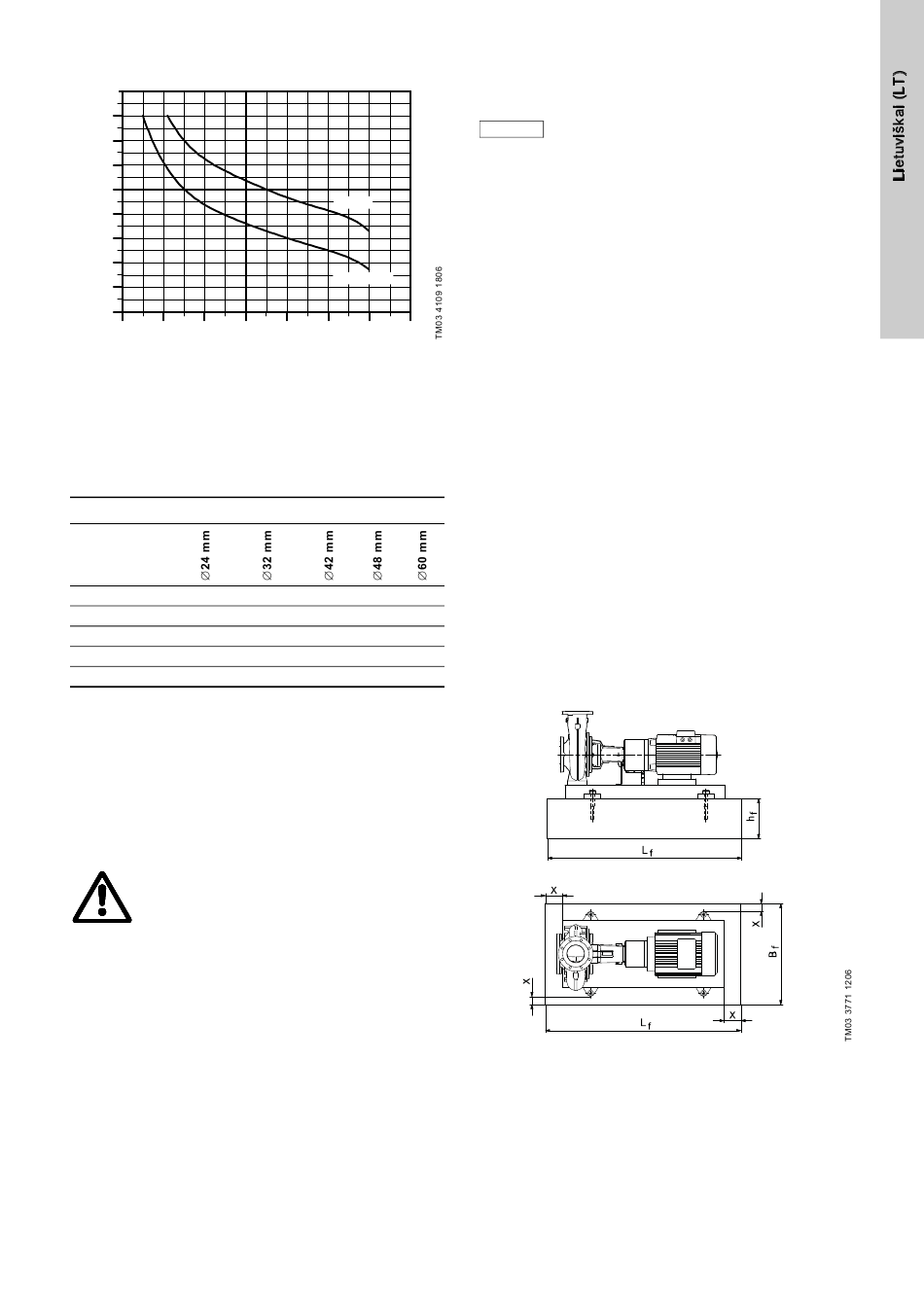

7 pav. Maksimalios leistinos apsukos
Nerūdijančio plieno siurbliams (1.4408/1.4517) ir ketiniams
siurbliams su nerūdijančio plieno darbaračiais parodytame
intervale nėra apribojimų.
5.12 Diržinė pavara
Jei agregatas sukamas diržine pavara, turi būti neviršijamos šios
vertės:
Maksimali variklio galia [kW] ant veleno
Apsukos n
-1
min
1000 4
1500 5
2000 6
2500 7
3000 10
Esant didesnėms galioms, reikia naudoti tarpinį veleną su
atraminiais guoliais.
5.13 Naudojimas su vidaus degimo varikliu
Įspėjimas
Naudojant su benzininiais arba dyzeliniais
varikliais, reikia griežtai laikytis jų gamintojo
įrengimo ir naudojimo instrukcijos. Ypač svarbūs
nurodymai dėl sukimosi krypties. Žiūrint iš
pavaros veleno pusės, siurblys sukasi į dešinę
(pagal laikrodžio rodyklę). Todėl žiūrint iš
pavaros veleno pusės, variklis turi suktis į kairę
(prieš laikrodžio rodyklę)!
Teisinga sukimosi kryptis nurodyta ant siurblio
korpuso rodykle.
Jei variklis įrengiamas uždaroje erdvėje, reikia
atkreipti dėmesį į jam reikalingo oro kiekio
duomenis ir išmetamųjų dujų duomenis.
Išsiurbiant skystį iš bako, reikia pasirūpinti
tinkamo dydžio indais.
CuSn10
EN-GJL-200
-1
2800 3200 3600 min
7 11 18 22
10 25 32 38
14 25 - -
17,5 - - -
20 - - -
6. Mechaninis įrengimas
6.1 Pasiruošimas prieš įrengimą
Labai svarbu prieš įrengimą šią įrangą teisingai
Pastaba
tvarkyti.
Rangovas turi patikrinti pristatytą agregatą ir pasirūpinti, kad jis
būtų laikomas taip, kad būtų išvengta korozijos ir sugadinimo.
Jei agregatas bus pradėtas naudoti vėliau kaip po 6 mėnesių,
reikia pagalvoti, ar nereikėtų tinkama antikorozine priemone
padengti ir vidinių siurblio dalių.
Pasirūpinkite,
• kad priemonė neveiktų guminių dalių, ant kurių jos pateks,
• kad priemonė būtų lengvai pašalinama.
Kad į siurblį nepatektų vandens, dulkių ir t.t., visos angos iki
prijungiant vamzdžius turi būti uždengtos. Siurblio ardymas
paleidimo metu, norint pašalinti pašalinius objektus, gali brangiai
kainuoti.
Mechaniniai veleno sandarikliai yra preciziškos detalės.
Jei sugenda neseniai įrengto siurblio mechaninis veleno
sandariklis, tai paprastai atsitinka per kelias pirmąsias siurblio
darbo valandas. Pagrindinė tokių gedimų priežastis yra
netinkamas veleno sandariklių arba barjerinio skysčio vamzdžio
montavimas ir/arba netinkamas elgesys su siurbliu įrengimo
metu.
Transportavimo metu siurblys turi būti gerai įtvirtintas, kad būtų
išvengta didelių vibracijų ir/arba veleno ir sandariklio pažeidimo
dėl nukritimo arba smūgių. Siurblio negalima kelti už veleno.
6.2 Horizontaliai montuojamų NK, NKG siurblių su
atraminiu rėmu pamatas ir užliejimas skiediniu
Rekomenduojame įrengti siurblį ant lygaus ir tvirto betoninio
pamato, pakankamai sunkaus užtikrinti pastovią atramą visam
siurbliui. Pamatas turi sugerti visas vibracijas, normalius
įtempimus ir smūgius. Apytiksliai galima laikyti, kad betoninio
pagrindo masė turi būti 1,5 karto didesnė už siurblio masę.
Pamatas turi būti iš visų keturių pusių 100 mm didesnis už
atraminį rėmą. Žr. 8 pav.
8 pav. Pamatas, X = min. 100 mm
