4: Cementacja
Cementacja kompensuje nierówności fundamentu, rozkłada masę agregatu, tłumi drgania i zapobiega przesuwaniu. Stosować
dopuszczone, niekurczliwe zaprawy cementowe.
W przypadku pytań prosimy o kontakt z inspektorem budowlanym.
Krok
Czynność
Osadzić wzmocnione pręty stalowe w fundamencie
przy pomocy spoiwa 2K do śrub fundamentowych.
Liczba stalowych prętów zależy od wielkości ramy
podstawy lecz zalecane jest zastosowanie minimum
1
20 prętów równomiernie rozmieszczonych na całej
powierzchni ramy podstawy.
Wolny koniec pręta stalowego powinien mieć
2/3 wysokości ramy podstawy w celu zapewnienia
prawidłowej cementacji.
Zwilżyć wodą górną powierzchnię fundamentu
2
a następnie usunąć nadmiar wody.
Zapewnić odpowiednie szalowanie na dwóch końcach
3
ramy podstawy.
Sprawdzić poziomowanie ramy podstawy przed
cementacją, jeżeli jest to konieczne. Zalać całkowicie
przestrzeń pod ramą podstawy niekurczliwą zaprawą
poprzez otwory w ramie.
Przed podłączeniem pompy do rurociągów zaprawa
powinna całkowicie związać (wystarczający czas
wiązania 24 h).
4
Po związaniu zaprawy sprawdzić nakrętki śrub
fundamentowych i w razie konieczności dokręcić.
Około dwa tygodnie po zalaniu, lub całkowitym związaniu
zaprawy, pomalować farbą olejową odsłonięte krawędzie
w celu zabezpieczenia przed przedostaniem się
powietrza i wilgocią.

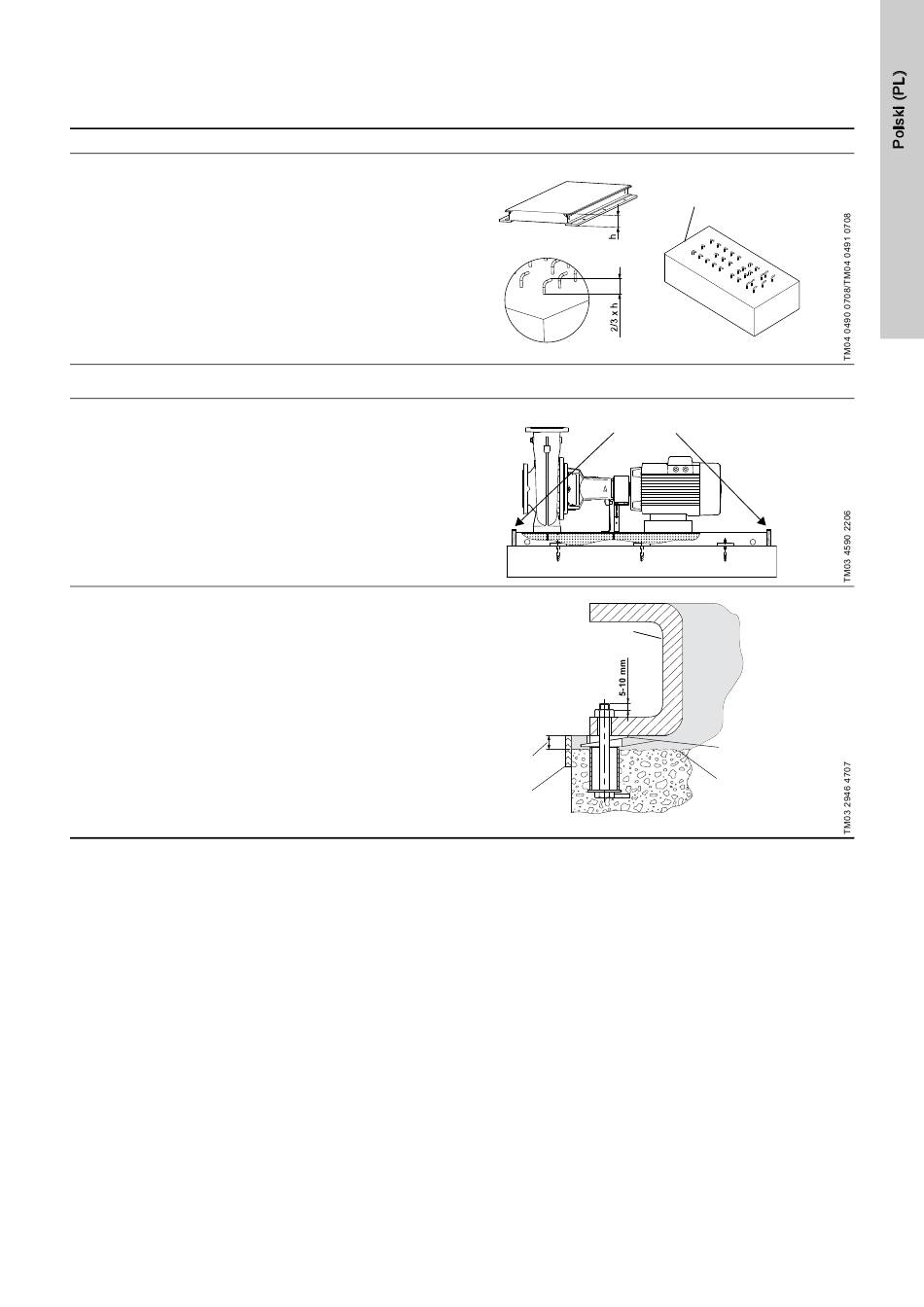

Ilustracja
Szalunek
Rama podstawy
19 do
32 mm
•
•
•
•
•
•
•
•
•
•
zaprawy
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Szalunek
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Min. 20 prętów
Zaprawa
cementowa
Krawędzie
wyrównawcze
•
•
•
•
•
•
•
lub podkładki
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Powierzchnia górna
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
fundamentu
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
(nieobrobiona)
453
