Kuvassa 19 on esimerkki rajoitintangoilla varustetusta metallipal-
jeliitoksesta.

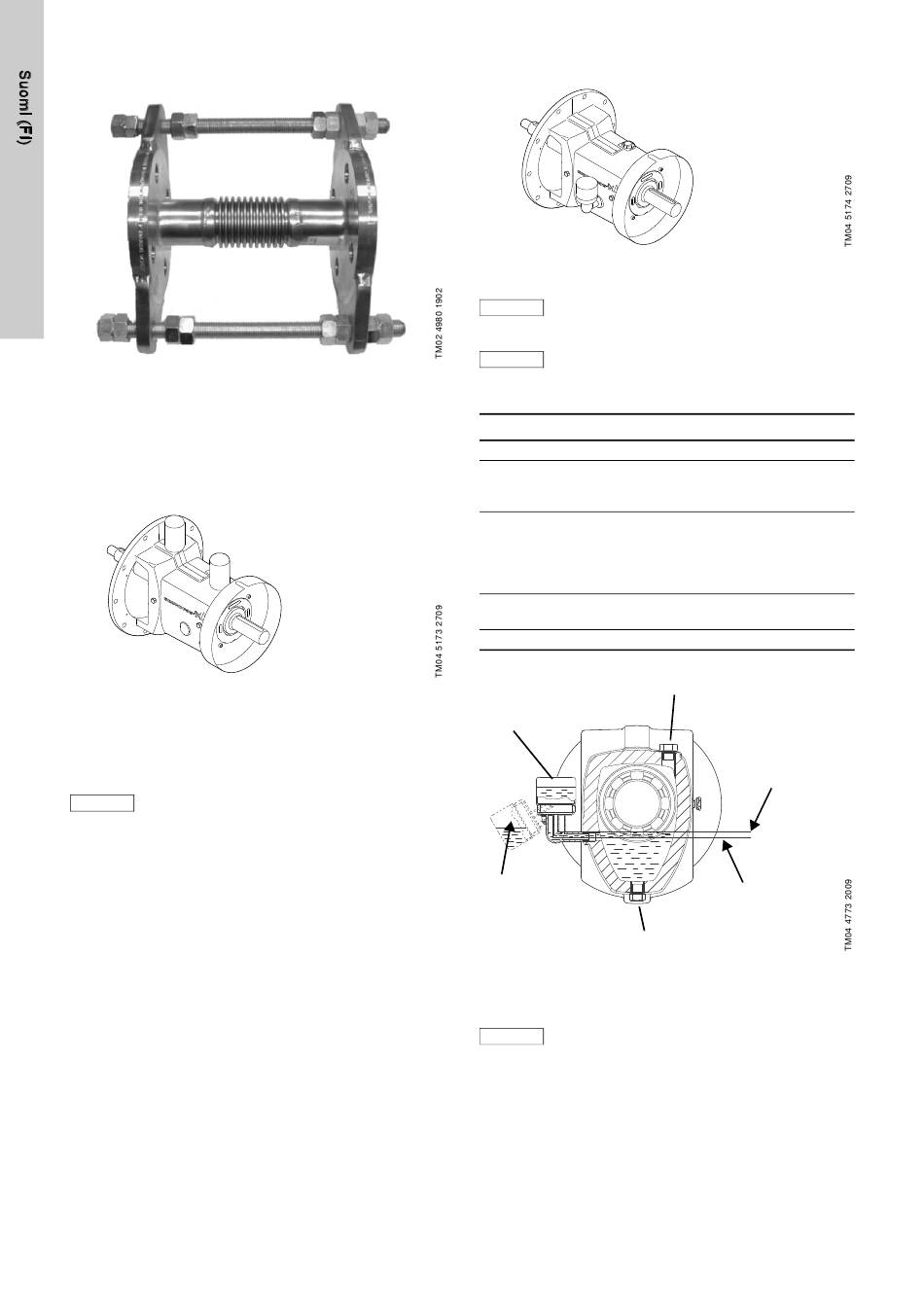

Kuva 19 Metallipaljeliitos rajoitintangoilla
Kumipalkeiden rikkoutumisvaaran takia metallisia joustavia liitok-
sia tulisi käyttää, jos lämpötila ylittää +100 °C ja paine on samaan
aikaan korkea.
6.7 Laakeripesä
6.7.1 Laakeripesä automaattisilla rasvavoitelulaitteilla
Kuva 20 Laakeripesä automaattisilla rasvavoitelulaitteilla
Voitelulaitteet toimitetaan erikseen. Kiinnitä ne laakeripesään ja
säädä ne tyhjentymään 12 kuukauden kuluessa voitelulaitteiden
mukana tulevien ohjeiden mukaisesti.
Rasvanippoja ei saa käyttää automaattisten
rasvavoitelulaitteiden tilalla. Jatkuva rasvatäy-
Huomio
dennys on erittäin tärkeää voitelun toimivuuden
ja laakerin käyttöiän kannalta.
648
6.7.2 Laakeripesä ulkoisella öljysäiliöllä
Kuva 21 Laakeripesä ulkoisella öljysäiliöllä
Laakeripesässä ei toimitettaessa ole öljyä.
Huomio
Toimitukseen sisältyvä öljy on täytettävä siihen.
Asenna ulkoinen öljysäiliö laakeripesään ennen
Huomaa
öljyn täyttöä laakeripesään. Katso ohjeet säiliöön
kiinnitetystä tarrasta.
Öljyn täyttö
Vaihe Toimenpide
1 Irrota täyttötulppa.
Käännä ulkoinen öljysäiliö alas ja kaada toimitukseen
2 sisältyvää öljyä täyttöaukon kautta, kunnes öljyn pinta
on tasolla (1) liitäntäkaulassa. Katso kuva 22.
Täytä ulkoinen öljysäiliö öljyllä ja napsauta se takaisin
toiminta-asentoon.
3 Nyt öljy täyttyy laakeripesään. Tänä aikana säiliössä
näkyy ilmakuplia. Jatka tätä, kunnes öljyn pinta on
oikealla tasolla (2). Katso kuva 22.
Kun säiliössä ei enää näy ilmakuplia, täytä säiliö vielä
4
kerran ja napsauta se takaisin toiminta-asentoon.
5 Asenna täyttötulppa.
Täyttötulppa
Ulkoinen
öljysäiliö
Öljyn pinta
ulkoisessa öljy-
säiliössä öljyä
täytettäessä
Tyhjennystulppa
(täytettynä)
Kuva 22 Öljyn täyttö
Öljyn määrä laakeripesässä tulee aina olla kuvan
22 mukainen.
Huomio
Tarkasta öljymäärä säännöllisesti käytön aikana
ja lisää öljyä tarvittaessa. Öljyn pinnan on aina
oltava näkyvissä tarkastuslasissa.
Öljymäärän tarkastus
Öljyn määrä laakeripesässä pysyy oikeana niin kauan kuin ulkoi-
nen öljysäiliö toimii oikein. Voit tarkastaa ulkoisen öljysäiliön toi-
minnan tyhjentämällä öljyä hitaasti tyhjennystulpan kautta, kun-
nes ulkoinen öljysäiliö alkaa toimia, ts. säiliössä näkyy ilmakuplia.
Oikea öljymäärä
ulkoisella öljy-
säiliöllä varuste-
tussa laakeripe-
sässä käytön
aikana (2)
Öljyn määrä (1)
täytön aikana
