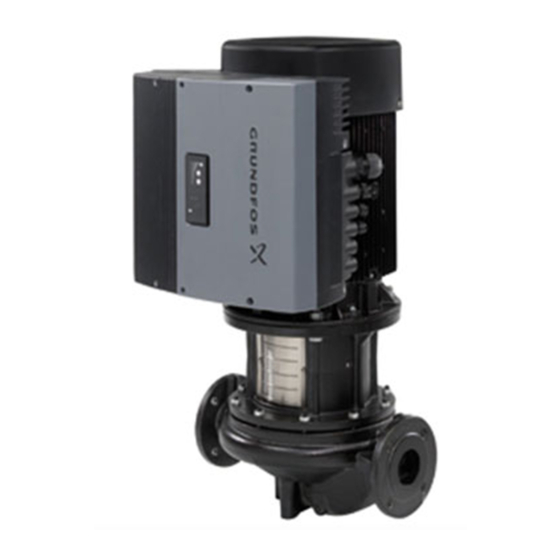

Grundfos TPE Betriebshandbuch
  1. Anleitungen
  2. Marken
  3. Grundfos Anleitungen
  4. Pumpen
  5. TPE
  6. Betriebshandbuch
Grundfos TPE Betriebshandbuch
