1: Zaliatie základu
Pre zaistenie dobrého základu odporúčame tento postup.
Krok
Úkon
Použite schválenú injektážnu maltu bez zmršt'ovania.
(Ak máte nejaké pochybnosti, kontaktujte vášho
dodávateľa betónu a požiadajte ho pre informácie).
Nalejte súvislý základ do 19-32 mm konečnej úrovne.
1
Pre rovnomerného rozdelenia betónu použite vibrátory.
Pred stvrdnutím betónu by mal byt' horný povrch riadne
vyhladený a injektovaný. Zabezpečí sa tak podkladový
povrch pre injektáž.
Založte do betónu základové skrutky. Skrutky by mali mat'
2
dostatočnú dĺžku, aby prešli injektážou, podložkami,
spodnou základňou, maticami a podložkami.
Pred vyrovnaním podložkami a injektážou základne musí
3
byt' betónový základ počas niekoľko dní ošetrovaný.
2: Vyrovnávanie základne
Krok
Úkon
Zdvihnite základňu do konečnej úrovne 19-32 mm nad
betónovým základom a podoprite ju blokmi a podložkami
1
ako na základových skrutkách, tak v strede vzdialenosti
medzi skrutkami.
Základňu vyrovnajte pridaním alebo ubratím podložiek
2
pod základňou.
Utiahnite matice základových skrutiek proti základni.
Uistite sa, že potrubie môže byt' vyrovnané k prírubám
3
čerpadla bez toho, aby vznikalo napätie na potrubiach
alebo prírubách.
3: Predbežné vyrovnanie
Upozornenie
Pred začatím prác s čerpadlom sa uistite, že bol
vypnutý prívod el. energie a že nemôže dôjst'
k jeho neúmyselnému zapnutiu.
Čerpadlo a motor sú na základni vopred vyrovnané z výrobného
závodu. Behom prepravy môže dôjst' k deformácii základne,
a preto je mimoriadne dôležité skontrolovat' vyrovnanie na mieste
inštalácie, ešte než je zahájená konečná injektáž.
Pružná spojka bude len vyrovnávat' menšie nerovnosti, nie je
možné ju použit' pre vyrovnanie nadmernej nerovnosti čerpadla
a hriadeľa motora. Nepresné vyrovnanie má za následok vibráciu
a nadmerné opotrebovanie ložísk, hriadeľa a tesniacich krúžkov.
562

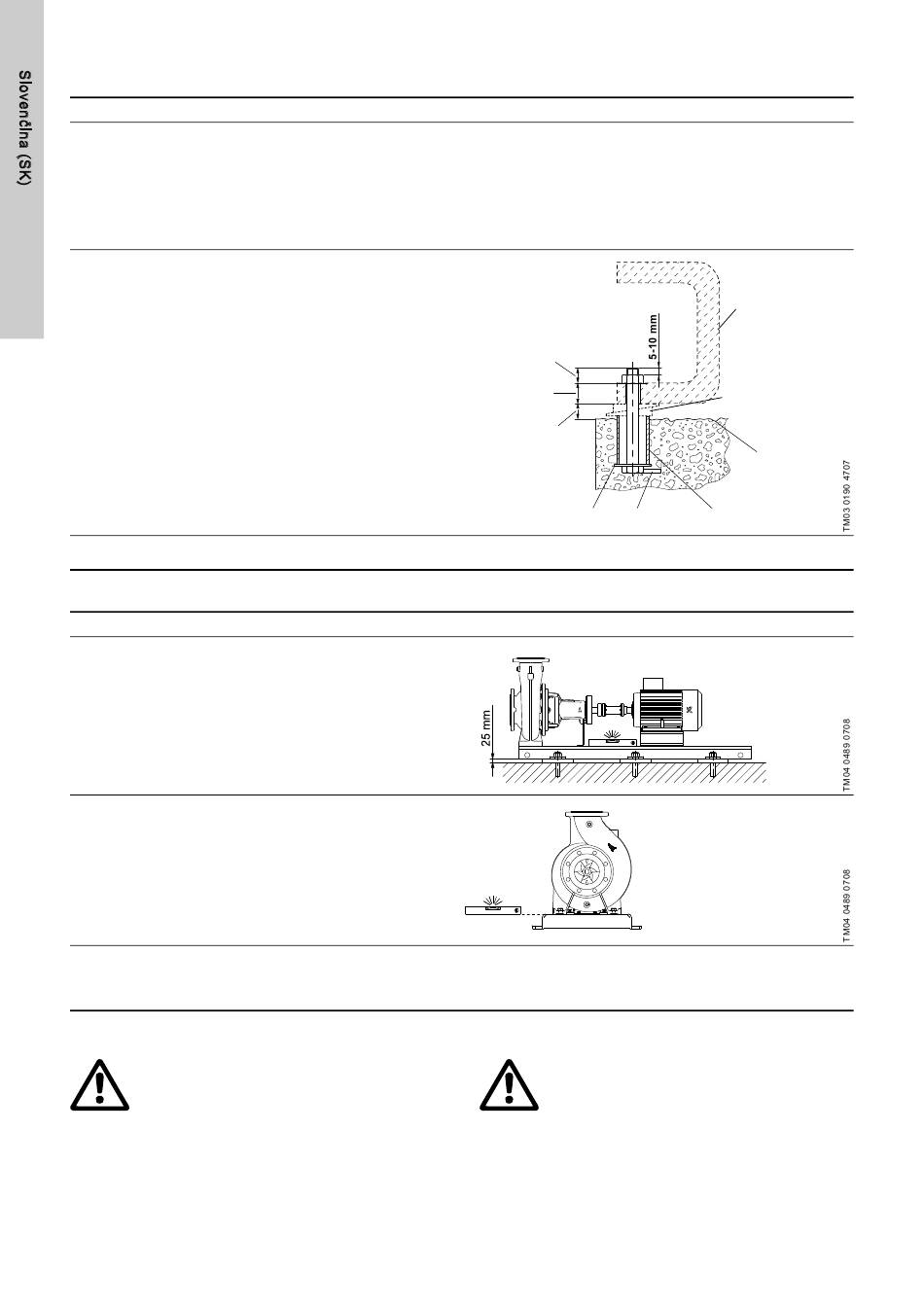

Vyobrazenie
Dĺžka
skrutiek nad
základom
Hrúbka
základu
prídavok 19-
•
•
•
•
•
•
•
•
•
•
•
•
•
32 mm pre
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
injektáž
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Podložka
Príchytka
Vyobrazenie
Upozornenie
Vyrovnanie motora vykonajte len v prípade,
že dôjde k napnutiu (deformácii) potrubia pri
pohybe s čerpadlom.
Vyrovnanie motora vykonajte umiestnením podložiek rôznej
hrúbky pod motor. Ak je to možné, použite miesto niekoľko
tenkých podložiek jednu hrubú.
Vyrovnanie, viď čast' 6.3 Vyrovnanie.
Základová doska
Kliny a podložky
ponechané na
mieste
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Vrchná čast'
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
základu
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
ponechaná
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
drsná
•
•
•
•
•
Potrubná objímka
