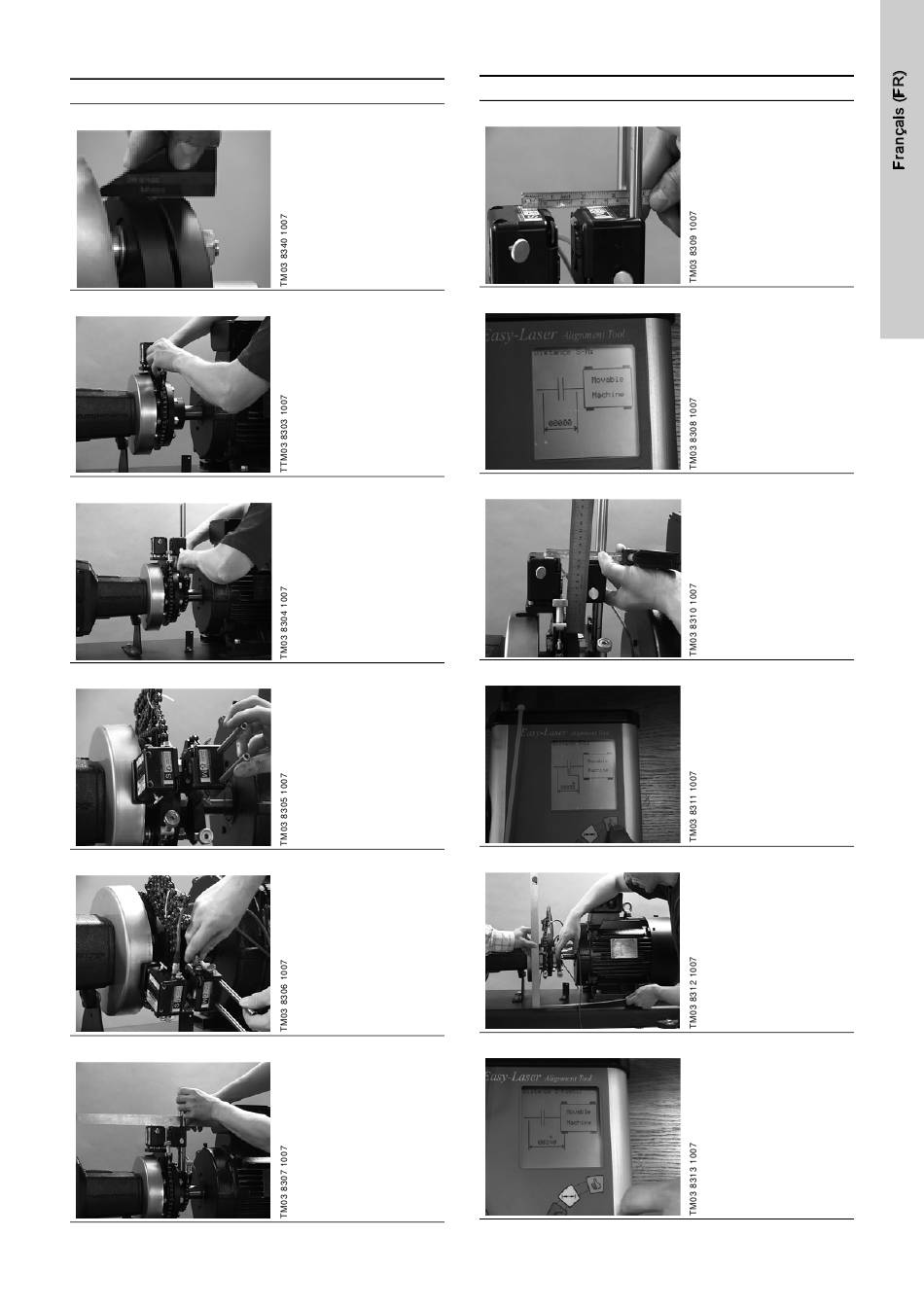

Alignement de l'hydraulique et du moteur à l'aide d'un dispositif au laser
Etape
1
2
3
4
5
6
Action
Faire un alignement
''grossier'' de l'hydrau-
lique et du moteur, et
serrer les vis du socle
avec un couple de ser-
rage correct . Voir le
tableau "Couples de ser-
rage".
Fixer un support de laser
sur l'accouplement de
l'hydraulique.
Fixer l'autre support de
laser sur l'accouplement
du moteur.
Le Laser S (Stationnaire)
est sur la partie station-
naire.
Le Laser M (Mobile) est
sur la partie mobile.
Interconnecter les uni-
tés du laser, et brancher
un laser au boitier de
contrôle.
S'assurer que les lasers
soient à la même hau-
teur.
Etape
7
8
9
10
11
12
Action
Mesurer la distance
entre les lignes blanches
des lasers.
Entrer la distance.
Mesurer la distance
entre l'unité S et le
centre des accouple-
ments.
Entrer la distance.
Mesurer la distance de
l'unité S jusqu'à la pre-
mière vis du moteur.
Entrer la distance.
