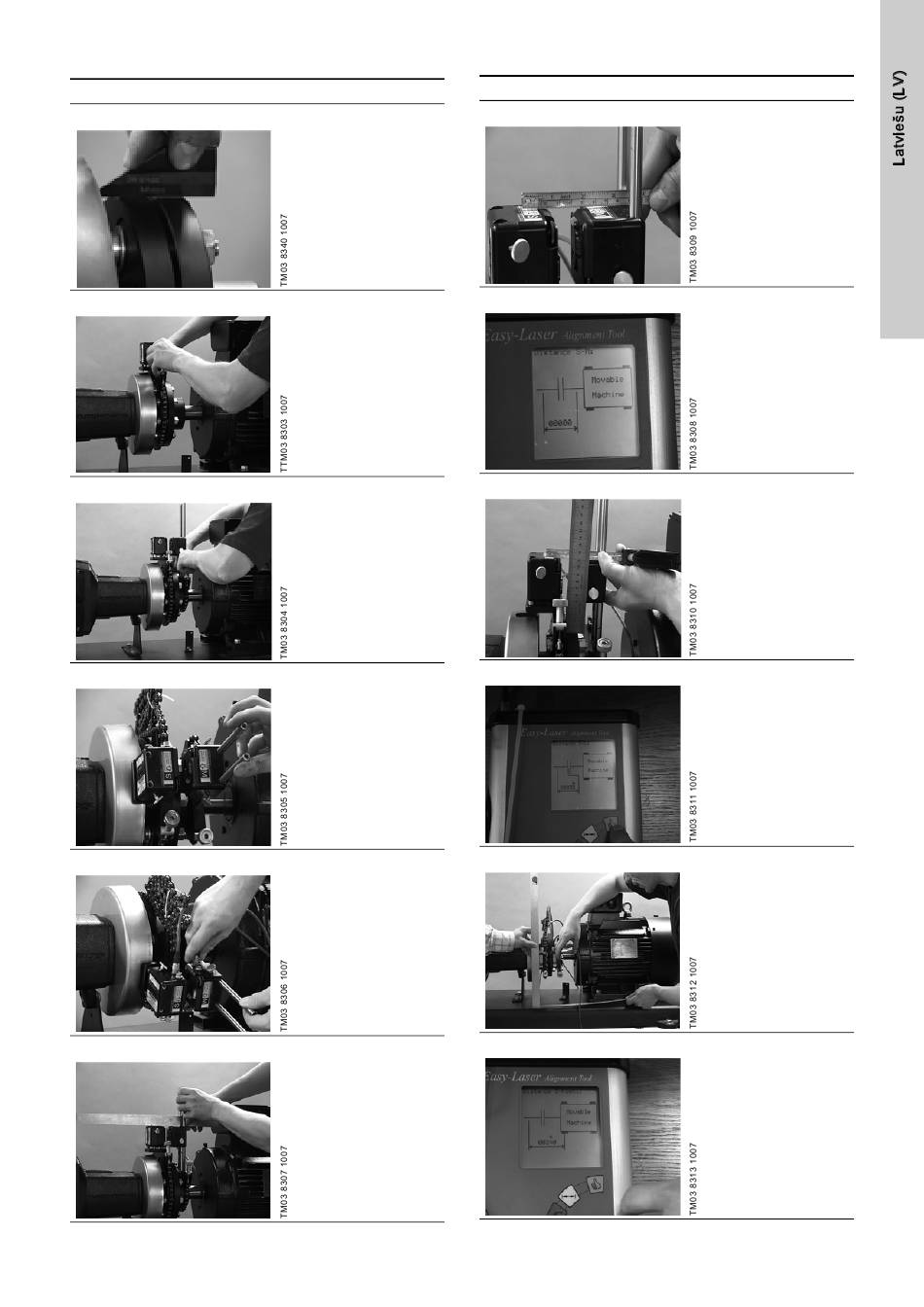

Sūkņa un motora izlīdzināšana ar lāzeraprīkojuma palīdzību
Darbība
1
2
3
4
5
6
Rīcība
Veiciet sūkņa un motora
aptuvenu izlīdzināšanu
un pievelciet balstplātnē
skrūves ar pareizu
griezes momentu.
Sk. tabulā "Pievilkšanas
griezes momenti".
Piestipriniet vienu lāzera
kronšteinu uz sūkņa
uzmavas.
Piestipriniet otru lāzera
kronšteinu uz motora
uzmavas.
Lāzerierīce
S (stacionāra) ir uz
stacionārās daļas.
Lāzerierīce
M (pārvietojamā) ir uz
pārvietojamās daļas.
Savstarpēji savienojiet
lāzerierīces un vienu
lāzerierīci pieslēdziet
vadības blokam.
Pārliecinieties,
vai lāzerierīces ir
vienādā augstumā.
Darbība
7
8
9
10
11
12
Rīcība
Izmēriet attālumu starp
lāzerierīču baltajām
līnijām.
Ievadiet attālumu.
Izmēriet attālumu starp
S ierīci un uzmavu
centru.
Ievadiet attālumu.
Izmēriet attālumu no S
ierīces līdz motora
pirmajai skrūvei.
Ievadiet attālumu.
