6.3 Hizalama
6.3.1 Genel
Bütün ünite fabrikadan monte edilmiş halde gelirse, kavrama
yarımları, pompanın altına ve gerekirse motor montaj yüzeyine
koyulan folyo vasıtasıyla doğru bir biçimde hizalanmıştır.
Pompa/motor hizalamasında nakliye ve kurulum sırasında kayma
olabilir, bu yüzden her zaman pompa başlatılmadan önce tekrar
kontrol edilmelidir.
En son hizayı, normal çalıştırma koşulları altında, pompa çalışma
sıcaklığına ulaştığında denetlemek önemlidir.
6.3.2 Ünite nasıl hizalanır
Pompa/motorun doğru hizalanması çok önemlidir. Aşağıdaki
prosedürü izleyin.
∅ ve S2 için değerler aşağıdaki tablodan bulunabilir.
S1 için değer 0,2 mm'dir.

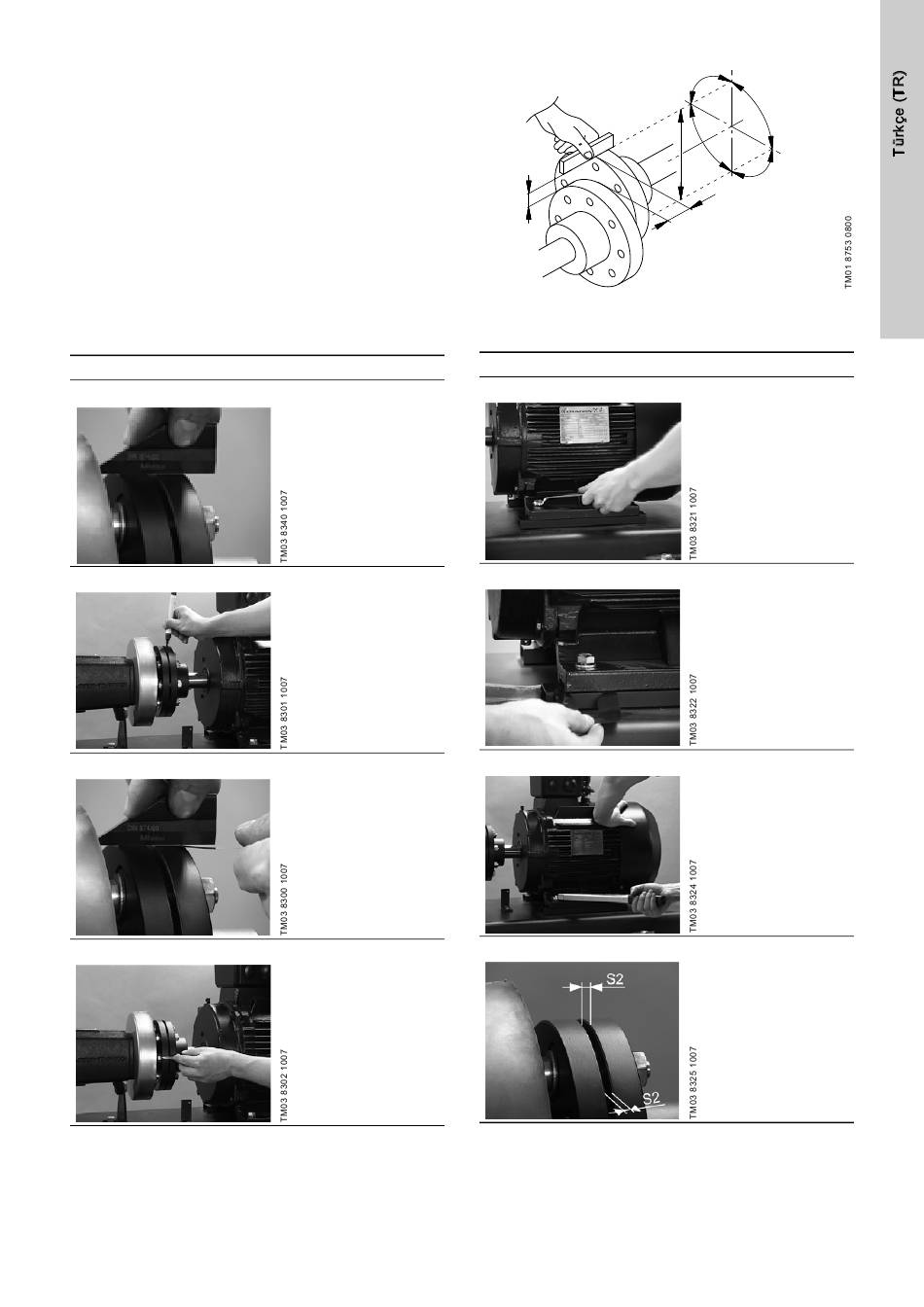

Pompa ve motorun bir cetvel ile ayarlanması
Adım
1
2
3
4
Hareket
Pompa ve motorun kaba
ayarlamasını yapın ve
taban kaidesindeki
vidaları doğru tork ile
sıkın. Sıkma torkları
tablosuna bakın.
Kapline bir işaret koyun,
örneğin bir işaret kalemi
ile.
Kapline karşı düz kenarı
tutun ve eğer hata varsa
doğru olmayanı bir aralık
ölçer ile belirleyin.
Kaplini 90 ? döndürün,
ve düzgün kenarlı ve
aralık ölçer ile ölçümü
tekrar edin.
Ölçülen değer
0,2 mm'den az ise,
hizalama
tamamlanmıştır.
8 Noktasına gidin.
S1
Şekil 12 Hizalama
Adım
5
6
7
8
90 °
90 °
90 °
∅
90 °
S2
Hareket
Motorun pozisyonunu
ayarlayın.
Motoru sabitleyen
vidaları gevşetin.
Gerekli olan kalınlıktaki
şimleri yerleştirin.
Vidaları doğru tork ile
tekrar sıkın.
Noktaya gidin 3, ve ayarı
bir kez daha kontrol
edin.
S2 mesafesini dikey ve
yatay olarak kontrol
edin. Tabloya bakın
"S2 genişliğindeki hava
boşluğuna bakın".
Hava boşluğu genişliği
toleranslar arasında ise,
ayarlama
tamamlanmıştır. değil ise
noktaya gidin 6.
