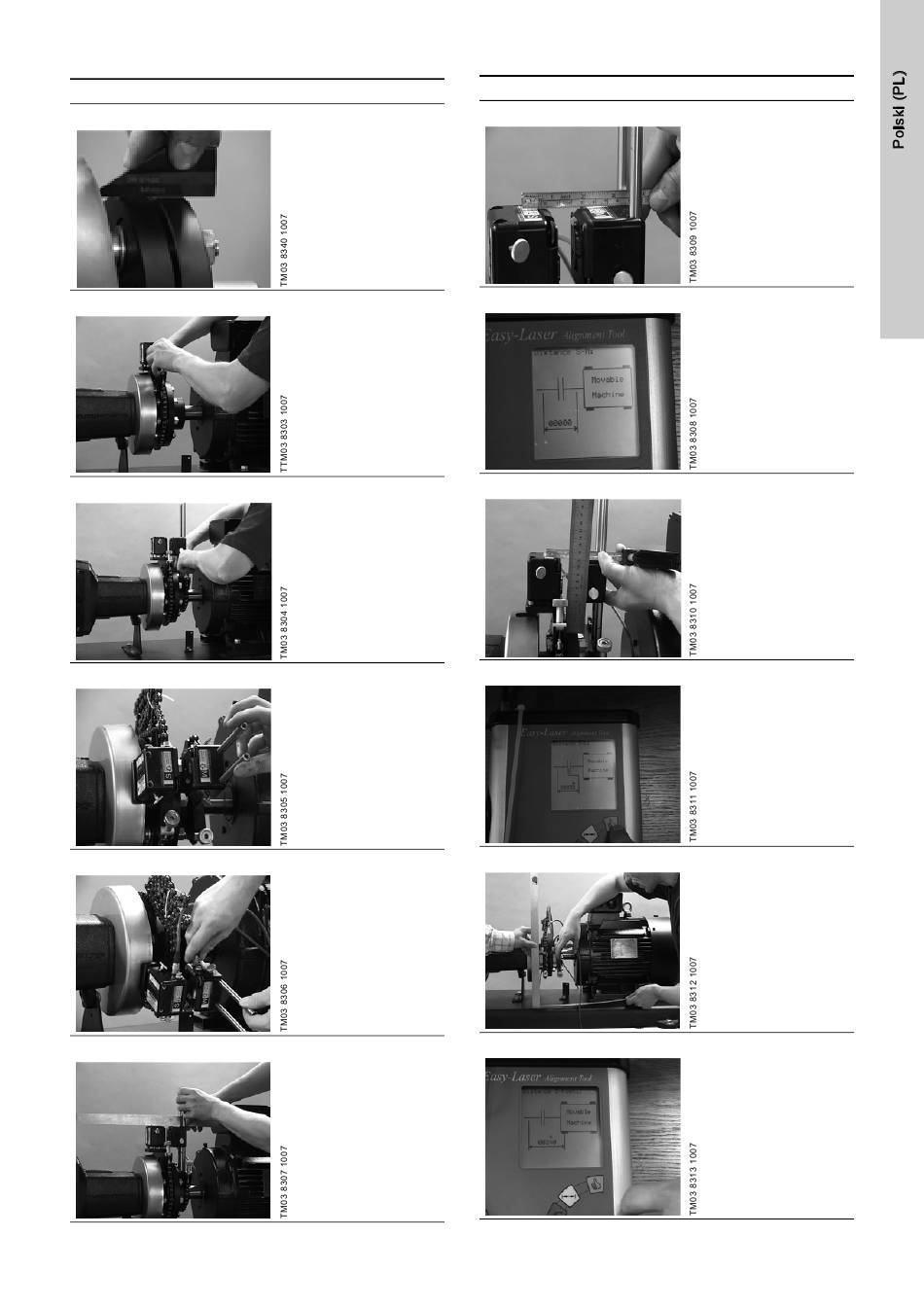

Osiowanie pompy i silnika przy pomocy przykładowego miernika laserowego
Krok
1
2
3
4
5
6
Czynność
Wykonać wstępne
osiowanie pompy
i silnika oraz dokręcić
śruby z odpowiednim
momentem w ramie
podstawy. Patrz tablica
"Momenty dokręcenia".
Zamocować jeden
wspornik lasera na
sprzęgle pompy.
Zamocować drugi
wspornik lasera na
sprzęgle silnika.
Jednostka laserowa
S (Stationary) jest
elementem
nieruchomym.
Jednostka laserowa
M (Movable) jest
elementem ruchomym.
Połączyć ze sobą
jednostki laserowe
i podłączyć pierwszą
jednostkę laserową do
skrzynki zaciskowej.
Należy się upewnić,
że jednostki laserowe są
na takiej samej
wysokości.
Krok
7
8
9
10
11
12
Czynność
Zmierzyć odległość
pomiędzy białą linią
a jednostką laserową.
Wprowadź wartość.
Zmierzyć odległość
pomiędzy jednostką S
i środkiem pomiędzy
połówkami sprzęgła.
Wprowadź wartość.
Zmierzyć odległość
pomiędzy jednostką S
a pierwszą śrubą silnika.
Wprowadź wartość.
