Aspiration avec clapet anti-retour
La tuyauterie d'aspiration et la pompe doivent être remplies de
liquide et purgées avant la mise en route de la pompe.
1. Fermer la vanne d'isolement du côté refoulement et ouvrir
totalement la vanne d'isolement du côté d'aspiration.
2. Enlever le bouchon d'amorçage (M).
3. Verser du liquide par l'orifice jusqu'à ce que la tuyauterie
d'aspiration et la pompe soient complètement remplies.
4. Serrer le bouchon d'amorçage (M).
La tuyauterie d'aspiration peut être remplie et ventilée par le bou-
chon d'amorçage. Voir fig. 26. Alternativement un dispositif
d'amorçage avec entonnoir peut être installé avant la pompe.
Systèmes ouverts avec niveau de liquide situé au dessous
de l'entrée de la pompe
1. Si une vanne d'isolement est montée du côté aspiration de la
pompe, la vanne doit être complètement ouverte.
2. Fermer la vanne d'isolement au refoulement et serrer les bou-
chons d'amorçage et de vidange.
3. Brancher une pompe d'amorçage manuelle au lieu d'un dispo-
sitif d'amorçage (entonnoir).
4. Une vanne doit être installée entre la pompe d'amorçage et la
pompe NK afin de protéger la purge contre une pression
excessive.
5. Dès que la vanne de la pompe d'amorçage est ouverte, purger
la tuyauterie d'aspiration en effectuant des petits et rapides
coups jusqu'à ce que le liquide coule du côté refoulement.
6. Fermer la vanne à la pompe d'amorçage.

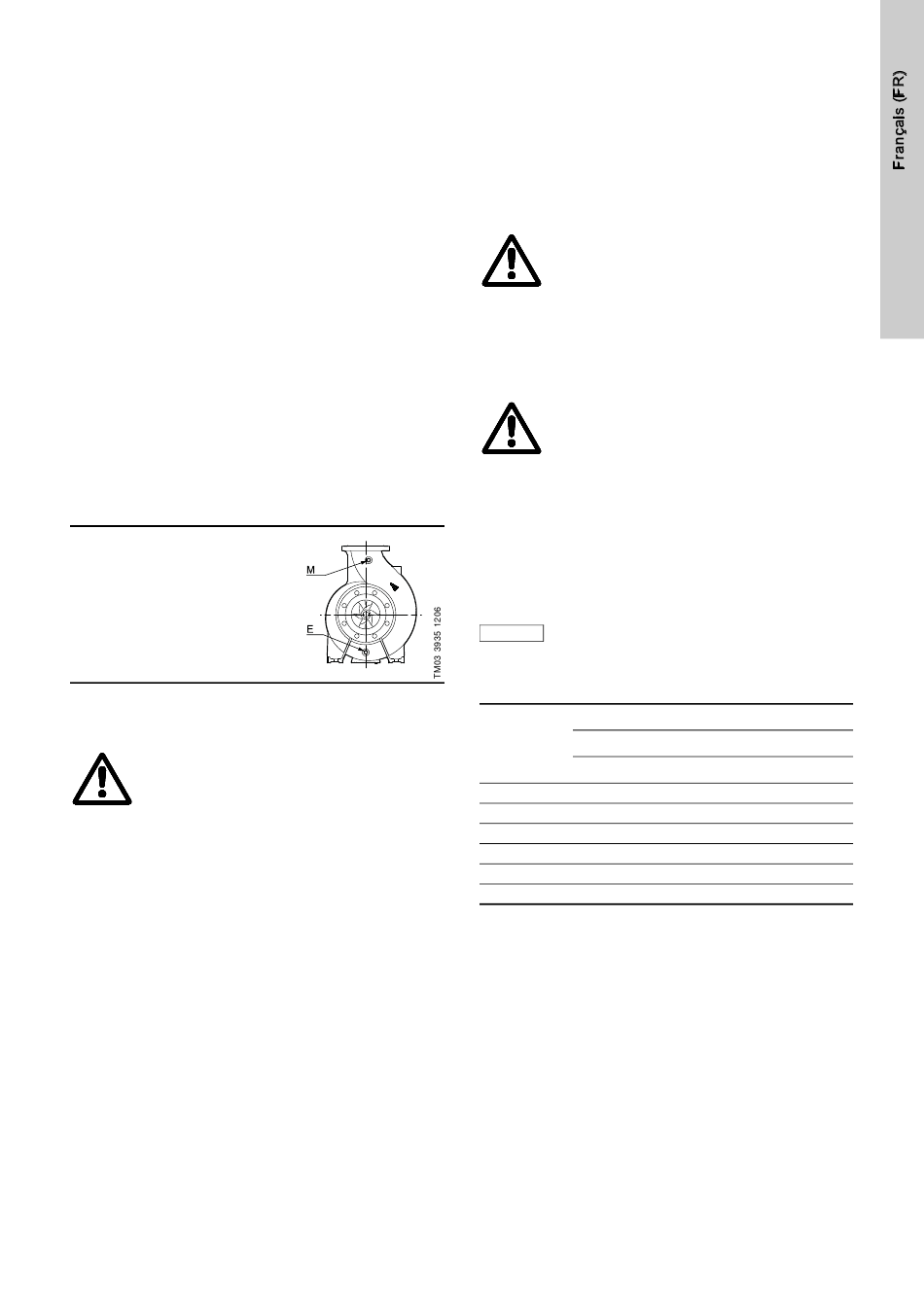

E Bouchon de vidange
M Bouchon d'amorçage
Fig. 26 Bouchons de purge et d'amorçage
9.3 Contrôle du sens de rotation
Avertissement
La pompe doit être remplie de liquide lors du
contrôle du sens de rotation.
Le sens correct de rotation est indiqué par des flèches situées sur
le corps de pompe. Vu en bout d'arbre de l'hydraulique, le sens
de rotation doit être dans le sens inverse des aiguilles d'une
montre. Voir fig. 26.
9.4 Mise en service
Avant de démarrer la pompe, ouvrir complètement la vanne d'iso-
lement du côté aspiration de la pompe et laisser la vanne au
refoulement presque fermée.
Démarrer la pompe.
Purger la pompe pendant la phase de démarrage en désserrant
la vis de purge située sur la tête de pompe/couvercle jusqu'à ce
qu'un petit filet d'eau s'écoule de l'orifice de purge.
Avertissement
Faire très attention à l'orientation de l'orifice
d'amorçage afin de s'assurer que l'eau s'échap-
pant ne blesse pas l'opérateur ni n'endommage le
moteur ou autres composants.
Dans les installations d'eau chaude, faire très
attention au liquide brûlant.
Lorsque la tuyauterie a été remplie avec le liquide, ouvrir lente-
ment la vanne d'isolement du côté refoulement jusqu'à ce qu'elle
soit complètement ouverte.
Avertissement
Si la pompe est équipée d'un moteur d'une puis-
sance qui est choisie pour obtenir un débit maxi-
mum spécifique, le moteur peut être surchargé si
la pression différentielle chute en dessous de la
valeur prévue.
Contrôler la surcharge en mesurant la consommation de courant
du moteur et en comparant la valeur avec l'intensité nominale
indiquée sur la plaque signalétique du moteur. En cas de sur-
charge, étrangler la vanne du côté refoulement jusqu'à ce que le
moteur ne soit plus en surcharge.
Il est recommandé de toujours mesurer la consommation de cou-
rant du moteur pendant le démarrage.
Au moment du démarrage, l'intensité de démar-
rage du moteur est six fois plus élevée que
Nota
l'intensité à pleine charge indiquée sur la plaque
signalétique du moteur.
9.5 Marche/arrêt
Nombre max. de démarrages/heure
Taille
2
56 - 71 100
80 - 100 60
112 - 132 30
160 - 180 15
200 - 225 8
250 - 315 4
9.6 Lectures de référence de l'équipement de
surveillance
Il est conseillé de lire d'abord les paramètres suivants :
• niveau de vibration (utiliser les points de mesure)
• température du palier (si les capteurs sont installés)
• pression d'entrée et de sortie (utiliser les manomètres).
Ils peuvent être utilisés comme référence en cas de fonctionne-
ment anormal.
Nombre de pôles
4 6
250 350
140 160
60 80
30 50
15 30
8 12
