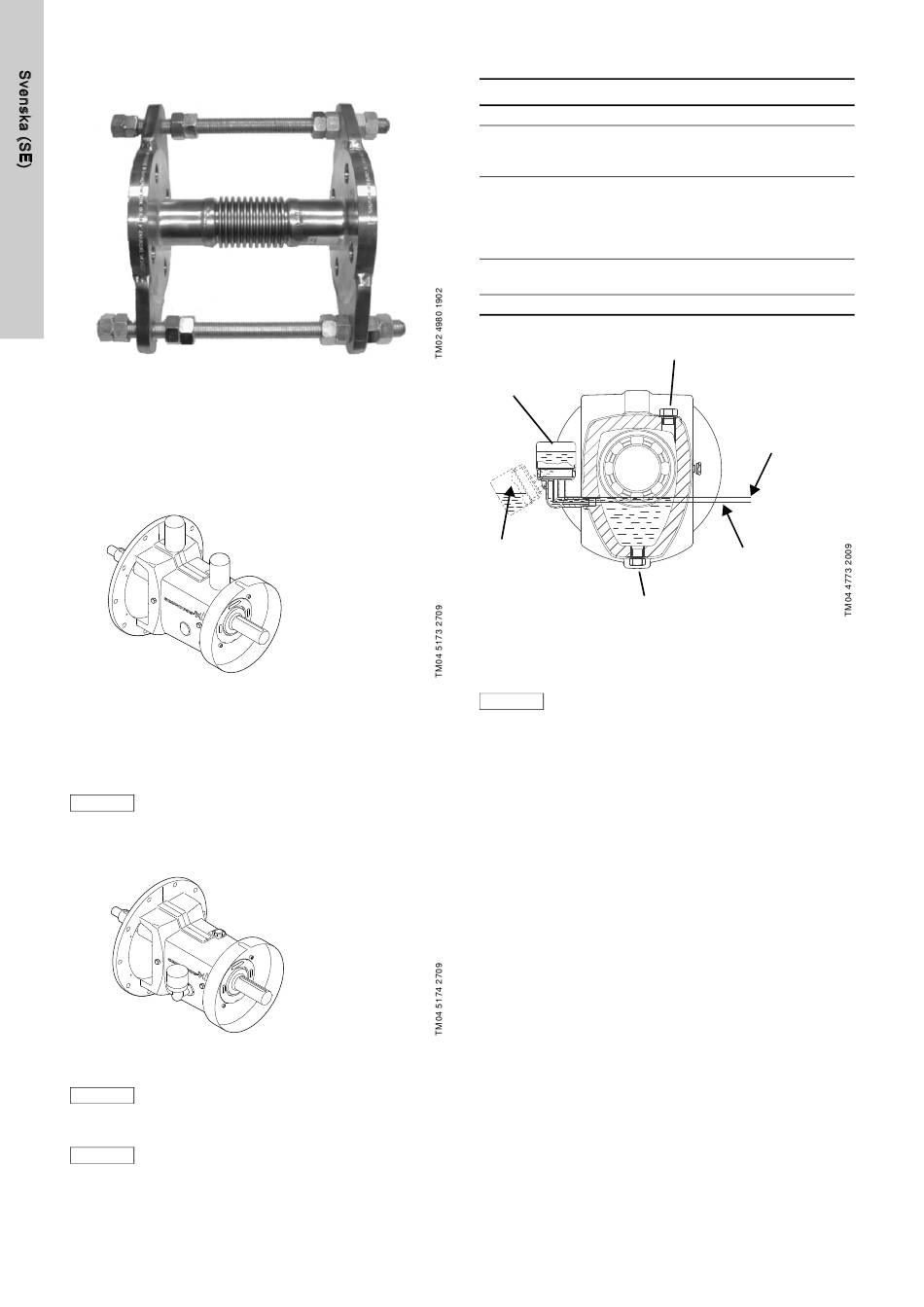

Fig. 18 visar exempel på kompensator av metallbälgtyp med änd-
stoppstag.
Fig. 18 Kompensator av metallbälgtyp med ändstoppstag
Vid temperaturer högre än 100 °C i kombination med högt tryck
kan kompensatorer av metallbälgtyp vara att föredra, eftersom
det finns risk att gummibälgar spricker.
6.7 Lagerkonsol
6.7.1 Lagerkonsol med automatiska fettsmörjanordningar
Fig. 19 Lagerkonsol med automatiska fettsmörjanordningar
Smörjdon levereras separat. Montera smörjanordningarna på
lagerkonsolen och ställ in dem så att de töms inom 12 månader,
enligt anvisningarna som medföljer smörjanordningarna.
Fettnipplar får inte användas i stället för automa-
tiska fettsmörjanordningar. Kontinuerlig fettpå-
Varning
fyllning är en förutsättning för att smörjningen
ska fungera och lagrets livslängd maximeras.
6.7.2 Lagerkonsol med oljesmörjanordning för konstant nivå
Fig. 20 Lagerkonsol med oljesmörjanordning för konstant nivå
Vid leverans finns ingen olja i lagerkonsolen.
Varning
Den måste fyllas med den medföljande oljan.
Montera oljesmörjanordningen för konstant nivå
på lagerkonsolen innan olja fylls på i lagerkonso-
Anm.
len. Se anvisningar på klistermärket på behålla-
ren.
674
Oljepåfyllning
Steg
Åtgärd
1
Avlägsna påfyllningspluggen.
Fäll ned oljesmörjanordningen för konstant nivå och häll
2
i den medföljande oljan genom påfyllningshålet, tills
oljan når nivå (1) i anslutningens krök. Se fig. 21.
Fyll behållaren på oljesmörjanordningen för konstant
nivå med olja och för tillbaka den till driftsläge.
3
Olja fylls på i lagerkonsolen. Under processen syns luft-
bubblor i behållaren. Fortsätt tills korrekt oljenivå (2)
nåtts. Se fig. 21.
När inga fler bubblor syns i behållaren, fyll på behålla-
4
ren och för tillbaka den till driftsläge.
5
Sätt tillbaka påfyllningspluggen.
Påfyllningsplugg
Full oljesmörjan-
ordning för kon-
stant nivå
Oljenivå i olje-
smörjanordning för
konstant nivå när
den fyllts med olja
Dräneringsplugg
Fig. 21 Oljepåfyllning
Oljenivån i lagerkonsolen ska alltid vara som
framgår av fig. 21.
Varning
Kontrollera regelbundet oljenivån under drift och
fyll på olja när så behövs. Oljenivån ska alltid
vara synlig i inspektionsglaset.
Kontroll av oljenivå
Oljenivån i lagerkonsolen är korrekt så länge oljesmörjanord-
ningen för konstant nivå fungerar korrekt. Funktionskontrollera
oljesmörjanordningen för konstant nivå genom att långsamt tappa
ur oljan genom dräneringspluggen tills oljesmörjanordningen för
konstant nivå aktiveras (det vill säga tills luftbubblor syns i behål-
lare).
Korrekt oljenivå i
lagerkonsol med
oljesmörjanord-
ning för konstant
nivå i drift (2)
Oljenivå (1) vid
påfyllning
