6.3 Alinierea
6.3.1 Generalităţi
Când o unitate completă este livrată asamblată din fabrică,
legăturile de cuplare au fost aliniate corect cu ajutorul unei folii
puse sub suprafeţele de montare ale pompei şi motorului după
cum este necesar.
Deoarece alinierea pompei/motorului se poate deregla în timpul
transportului, ea trebuie verificată din nou înainte de pornirea
pompei.
Este importantă verificarea alinierii finale după ce pompa atinge
temperatura de funcţionare în condiţii normale de funcţionare.
6.3.2 Cum se aliniază unitatea
Este foarte important ca alinierea pompei/motorului să se
efectueze în mod corect. Urmaţi procedura de mai jos.
Valorile ∅ şi S2 pot fi găsite în următorul tabel.
Valoarea pentru S1 este 0,2 mm.

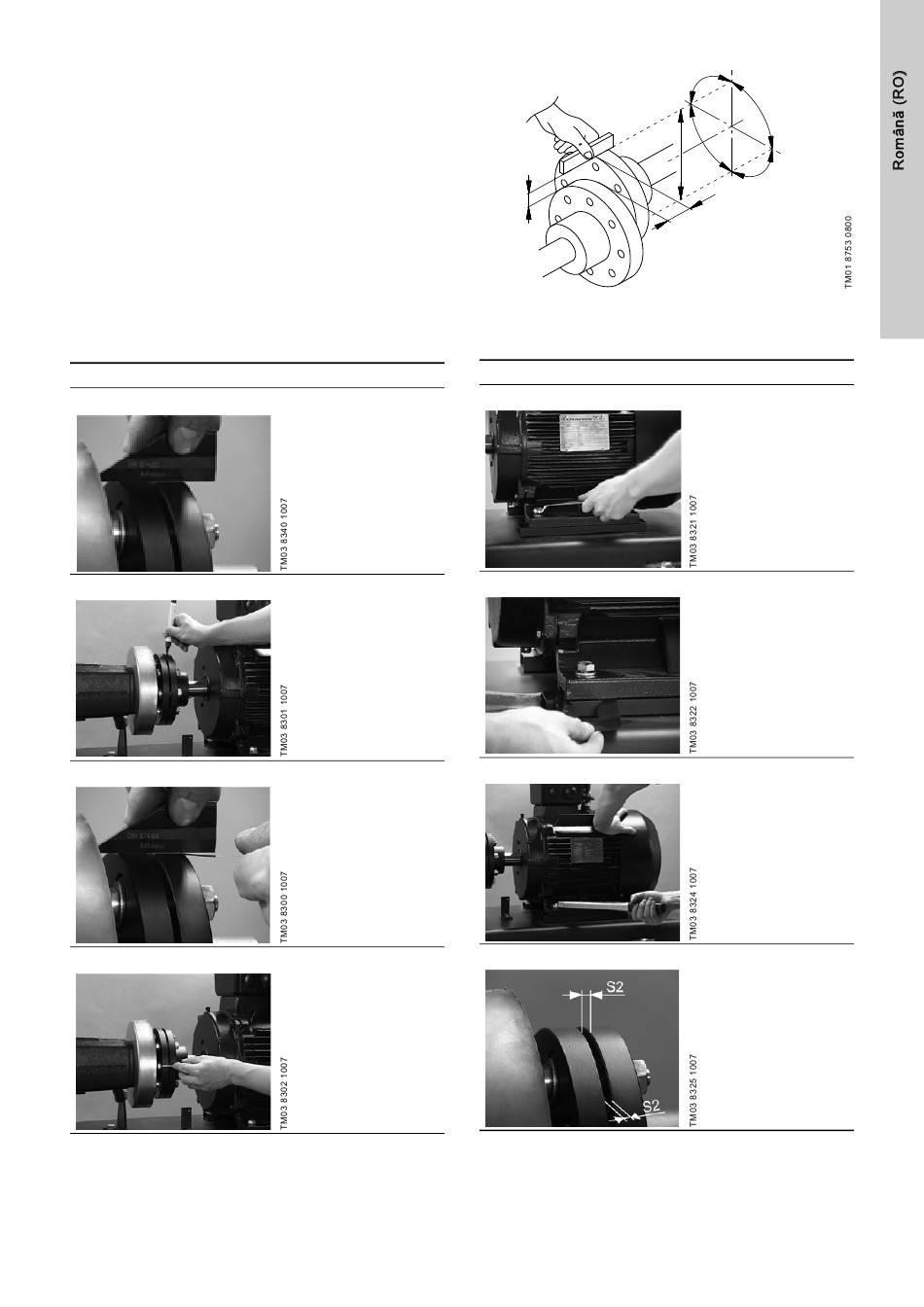

Alinierea pompei şi motorului folosind o riglă cu margini drepte
Pas
1
2
3
4
Acţiune
Faceţi o aliniere sumară
a pompei şi a motorului
şi strângeţi şuruburile cu
un cuplu corect pe
fundaţie. Vezi tabelul
"Strângerea cuplurilor".
Faceţi un semn pe
cuplaj, poate fi şi cu un
pix marker.
Ţineţi o riglă cu margini
drepte în dreptul
cuplajului şi verificaţi
lipsa de precizie,
dacă există, cu un
calibru.
Rotiţi cuplajul cu 90 ? şi
repetaţi măsurătoarea
folosind rigla cu margini
drepte şi calibrul.
Dacă valorile măsurate
sunt mai mici de 0,2 mm,
alinierea este încheiată.
Mergeţi la punctul 8.
S1
Fig. 12 Alinierea
Pas
5
6
7
8
90 °
90 °
90 °
∅
90 °
S2
Acţiune
Ajustaţi poziţia
motorului. Slăbiţi
şuruburile care fixează
motorul.
Plasaţi lamele cu
grosimea necesară.
Strângeţi şuruburile din
nou cu efortul de
torsiune corect. Mergeţi
la punctul 3, şi verificaţi
încă odată alinierea.
Verificaţi distanţa S2
atât
vertical cât şi orizontal.
Vezi tabelul "Lăţime
interval de aer S2".
Dacă lăţimea intervalului
de aer se încadrează în
toleranţe, alinierea este
completă. Dacă nu,
mergi la punctul 6.
