Fundamentets min. højde (h ) kan da beregnes:
f
×
m
pumpe
h = ------------------------------------- -
× × δ
f
L B
f f beton
Massefylden (δ) for beton regnes normalt som 2.200 kg/m³.
Anbring pumpen på fundamentet, og fastgør den. Hele bundram-
men skal støtte på fundamentet. Se fig. 9.

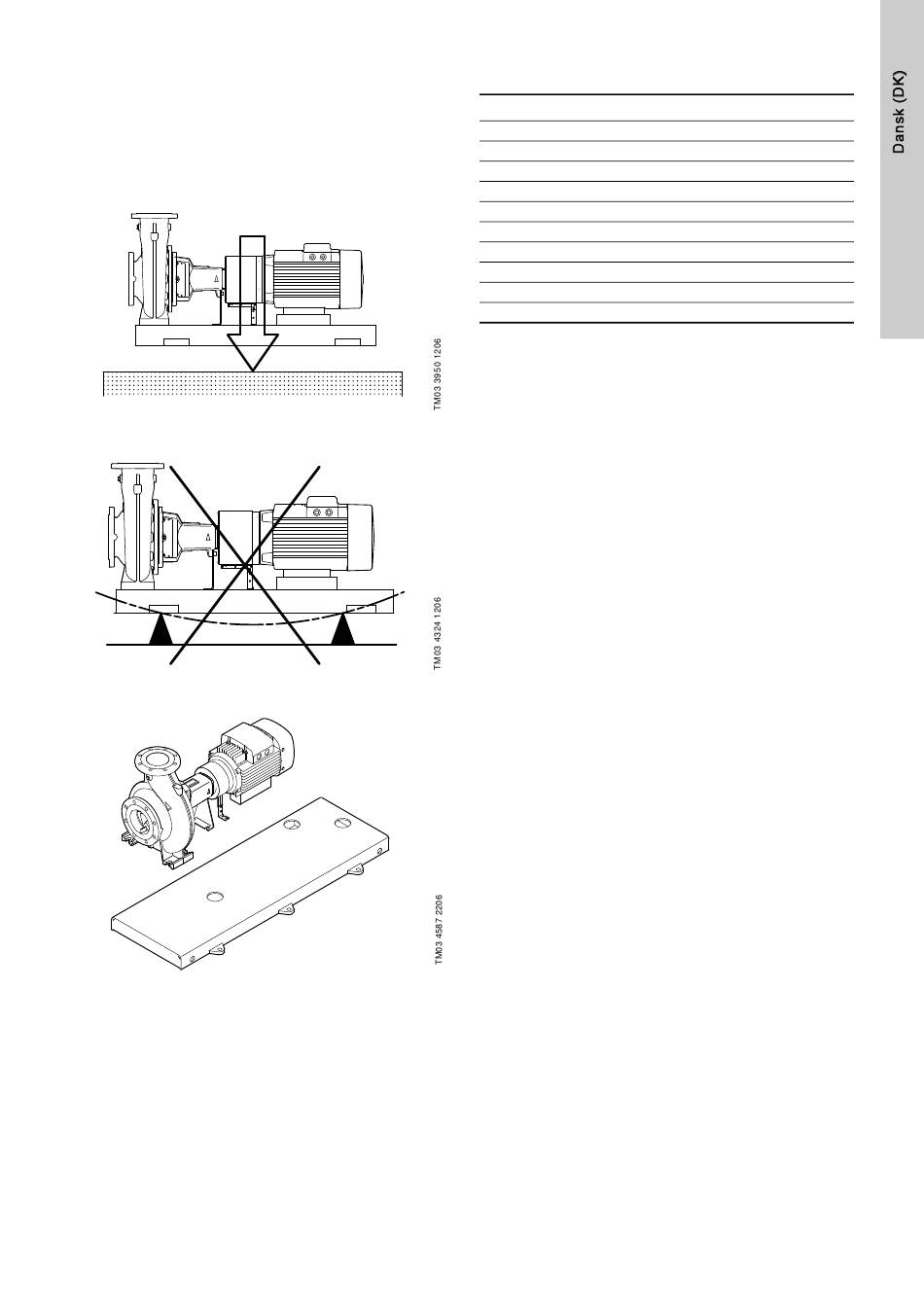

Korrekt fundament
Fig. 9
Fig. 10 Forkert fundament
Fig. 11 Bundramme med støbehuller
Det er vigtigt at lave et godt fundament inden pumpen installeres.
NK/NKG-pumper med bundramme er altid forberedt til udstøb-
ning.
Ved 2-polede NK/NKG-pumper med store motorer skal bundram-
men altid udstøbes for at forhindre at der udvikler sig vibrations-
energi fra den roterende motor og væskestrømmen.
1,5
Udstøbning er obligatorisk for NK/NKG-pumper med bundrammer
der har følgende 2-polede motorstørrelser:
50 Hz
55
75
110
132
160
200
250
315
355
Ved pumper med motorer op til og med 45 kW og ved alle pumper
med 4- og 6-polede motorer er udstøbning kun at betragte som
en valgmulighed.
Trin
Der er fem trin:
1. Fundering
2. Anbringelse af mellemlægsplader under bundrammen
3. Foreløbig opretning
4. Udstøbning
5. Endelig opretning i henhold til afsnit 6.3 Opretning.
kW
60 Hz
55
75
110
132
160
200
250/280
315/353
