Codifica per tenuta a baderna
Pos. Codice Descrizione
1 S Baderna
Modalità di raffreddamento
2 N Non raffreddata
Fluido barriera
E Con fluido barriera interno
3 F Con fluido barriera esterno
O Senza fluido barriera
Materiali
Anelli di guarnizione in fibra impregnata con
A
PTFE e O-ring EPDM nel corpo pompa
Anelli di guarnizione in PTFE caricato con
B
grafite e O-ring EPDM nel corpo pompa
4
Anelli di guarnizione in fibra impregnata con
C
PTFE e O-ring FKM nel corpo pompa
Anelli di guarnizione in PTFE caricato con
D
grafite e O-ring FKM nel corpo pompa
4.3 Diametro della girante
Il diametro della girante può essere realizzato su misura, in base
alle indicazioni del punto di lavoro fornite dal cliente. Questo
significa che il diametro effettivo della girante differisce dal dia-
metro nominale che troviamo indicato, a titolo di riferimento,
nei cataloghi.
Il diametro effettivo della girante è indicato sulla targhetta della
pompa.
4.4 Liquidi pompati
Liquidi puliti, non esplosivi, senza particelle solide o fibre.
Il liquido non deve aggredire chimicamente i materiali della
pompa.
In presenza di liquidi con densità e/o viscosità superiori a quelle
dell'acqua, si dovranno utilizzare motori di potenza proporzional-
mente superiore.
Si dovranno scegliere tenute meccaniche e O-ring idonei ai liquidi
da pompare.
Se la pompa viene utilizzata a temperature superiori a 80 °C per il
pompaggio di acqua contenente additivi atti a prevenire la corro-
sione dell'impianto, la formazione di depositi calcarei, ecc.,
ad esempio negli impianti di riscaldamento e ventilazione, potreb-
bero essere richieste tenute meccaniche speciali.
Un diverso tipo di tenuta meccanica potrebbe risultare necessario
anche per il pompaggio di liquidi contenenti glicole.
Negli impianti di riscaldamento la qualità dell'acqua deve rispon-
dere allo standard VDI 2035.
Per ulteriori informazioni, contattare Grundfos.
5. Caratteristiche tecniche
5.1 Temperatura ambiente
Temperatura ambiente e altitudine sono fattori importanti per la
vita del motore in quanto influiscono su cuscinetti e sistema di
isolamento.
Massima temperatura ambiente:
• Motori EFF2: +40 °C.
• Motori EFF1: +60 °C.
In caso di temperatura ambiente superiore ai +40 °C (+60 °C per
motori EFF1) o di installazione a un'altitudine superiore a 1000 m
(3500 m per motori EFF1) sul livello del mare, il motore non deve
essere caricato completamente a causa della bassa densità
dell'aria che ne riduce l'effetto di raffreddamento. In tali circo-
stanze, potrebbe essere necessario utilizzare un motore di
potenza superiore.
286
P2
[%]
100
90
80
70
60
50
20 25 30 35 40 45 50 55 60 65 70 75 80
1000 2250

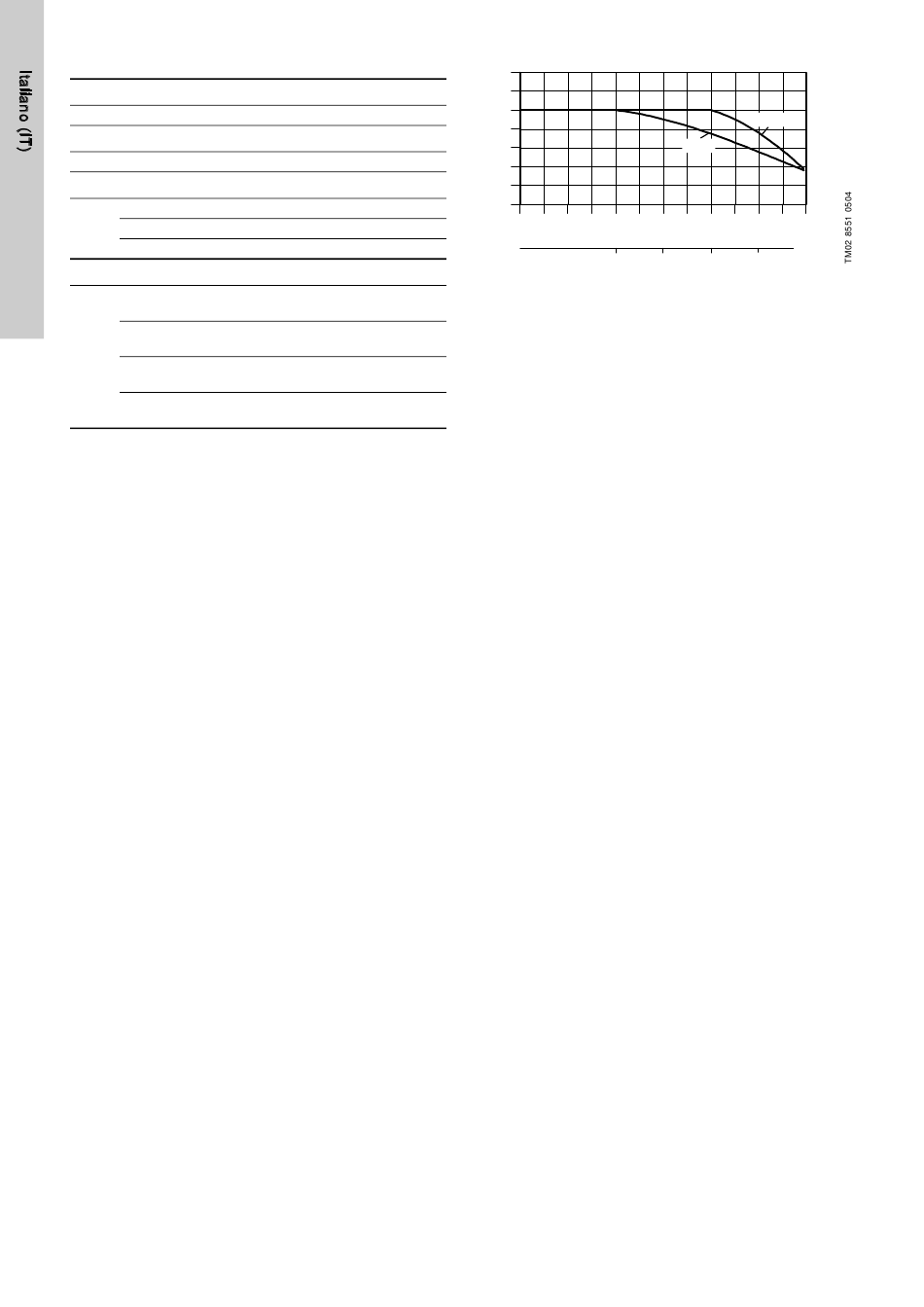

Motore P2 rispetto a temperatura/altitudine
Fig. 6
5.2 Temperatura del liquido
da –25 °C a +140 °C.
La temperatura massima del liquido è indicata sulla targhetta di
identificazione della pompa. Dipende dal tipo di tenuta meccanica
scelto.
Per i corpi pompa in ghisa EN-GJL-250, le normative locali
potrebbero non consentire temperature del liquido superiori a
+120 °C.
5.3 Pressione di funzionamento
La pressione di funzionamento massima è indicata sulla targhetta
di identificazione.
NK:
Massimo 1,6 MPa (16 bar).
DN 200: 1 MPa (10 bar).
NKG:
Massimo 1,6 MPa (16 bar).
5.4 Pressione minima di aspirazione
In base alla curva NPSH della pompa (vedere pag. 723) + un
margine di sicurezza di almeno 0,5 m di prevalenza.
La procedura per il calcolo della pressione minima è evidenziata
al paragrafo 13. Calcolo della pressione minima di aspirazione.
5.5 Pressione massima di aspirazione
La pressione di aspirazione effettiva + più la pressione della
pompa con valvola chiusa deve sempre essere inferiore alla pres-
sione di esercizio massima ammissibile.
5.6 Portata minima
La portata minima deve essere almeno il 10 % della portata mas-
sima. La portata e la prevalenza sono indicate sulla targhetta di
identificazione della pompa.
5.7 Portata massima
La portata massima non deve superare i valori indicati per la sin-
gola pompa alla pag. 711 al fine di evitare il rischio di cavitazione
e sovraccarico.
5.8 Dati elettrici
Vedere la targhetta di identificazione del motore.
5.9 Peso
Vedere l'etichetta sull'imballaggio.
5.10 Rumorosità
Vedere la tabella a pagina 709.
I valori indicati sono quelli massimi e includono i 3 dB di tolle-
ranza previsti dalla normativa ISO 4871.
EFF 1
EFF 2
t [°C]
3500 4750 m
