2.2
Nennwerte
Die Umrichter-Baugröße 1 bis 4 wird nur für den Betrieb mit hoher
Überlast (Heavy Duty) verwendet.
Die Umrichter-Baugröße 5 bis 6 wird nur für den Betrieb mit zwei
Leistungsbereichen verwendet.
Durch die Parametrierung des Motornennstrom wird der Leistungsbereich –
Betrieb mit hoher Überlast oder Betrieb mit normaler Überlast – festgelegt.
Diese beiden Angaben entsprechen den im Standard IEC 60034
festgelegten Werten.

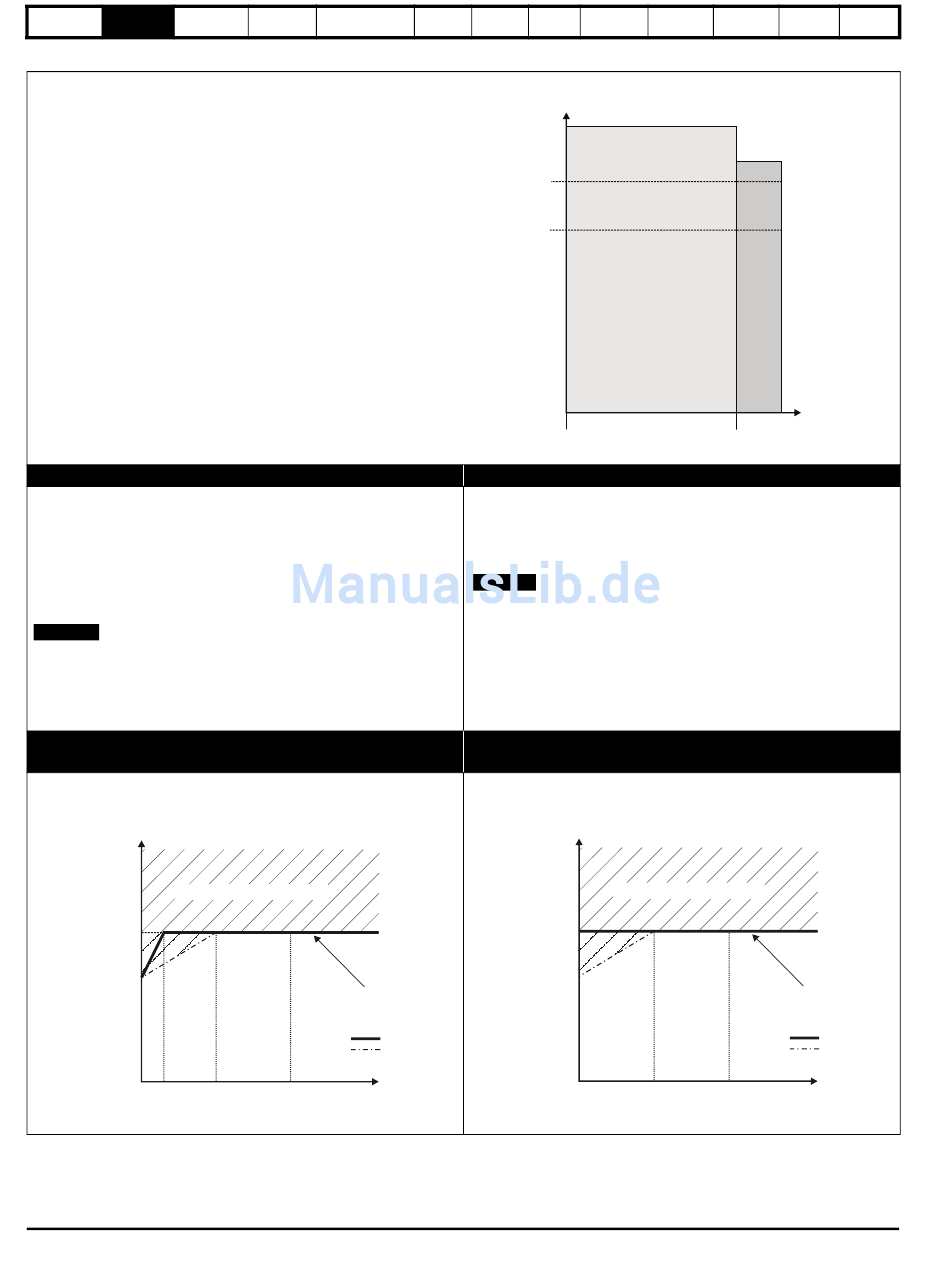

In der nebenstehenden Abbildung sind die Unterschiede zwischen
Betrieb mit normaler Überlast und Betrieb mit hoher Überlast in Bezug
auf Dauernennstrom und kurzzeitige Überlastgrenzen dargestellt.
Betrieb mit normaler Überlast (Normal Duty)
Anwendungen mit eigenbelüfteten Asynchronmotoren, die geringe
Überlasten und Anfahrdrehmomente bei niedrigen Drehzahlen
erfordern (z. B. Lüfter, Pumpen).
Asynchronmotoren mit Eigenbelüftung (TENV/TEFC) müssen zusätzlich
gegen Überlastung geschützt werden, da der Lüfter bei niedrigen
Drehzahlen eine geringere Kühlleistung besitzt. Zur Erfüllung eines
optimalen Überlastschutzes arbeitet die I
Dies wird im folgenden Diagramm veranschaulicht.
HINWEIS
Die Drehzahl, bei der der Überlastschutz für niedrige Drehzahlen greift,
kann durch die Einstellung Thermischer Schutzmodus bei niedriger
Drehzahl (04.025) geändert werden. Der Schutz beginnt, sobald die
Motordrehzahl unter 15 % der Nenndrehzahl fällt, wenn Pr 04.025 = 0
(Standard), bzw. unter 50 %, wenn Pr 04.025 = 1.
2
Verwendung der I
t-Schutzfunktion für den Motor
(Fehlerabschaltung „Motor too hot")
2
Die I
t-Motorschutzfunktion ist im unten stehenden Diagramm
dargestellt. Sie ist kompatibel mit:
•
Asynchronmotoren mit Eigenbelüftung (TENV/TEFC)
Gesamter
Motorstrom
(Pr 04.001) als
2
I t-Schutz in diesem Bereich
Prozentsatz des
Motornennstroms
100 %
70 %
15 %
50 %
Die hier angegebenen Dauerstromnennwerte gelten bei einer Maximaltemperatur von 40 °C, maximal 1000 m Höhe über NN und einer Taktfrequenz
von maximal 3,0 kHz. Bei höheren Taktfrequenzen und bei Umgebungstemperaturen >40 °C sowie in größeren Höhen muss eine
Leistungsreduzierung vorgenommen werden. Weitere Informationen finden Sie in Kapitel 11 Technische Daten auf Seite 159.
10
Elektrische
Bedienung und
Basispara-
Installation
Softwarestruktur
meter
2
t-Software drehzahlabhängig.
Max. zulässiger
Dauerstrom
Pr 04.025 = 0
Pr 04.025 = 1
Motordrehzahl als
100 %
Prozentsatz der
Nenndrehzahl
Inbetrieb-
Optimie-
NV-Medien-
nahme
rung
karte
Verfügbarer
Überlastgrenze -
Ausgangsstrom
Betrieb mit hoher
Überlast (Heavy Duty)
Maximaler
Dauerstrom
(Über 50 %
Grunddrehzahl) -
Betrieb mit
normaler Überlast
(Normal Duty)
Maximaler
Dauerstrom
Betrieb mit hoher
Überlast
(Heavy Duty)
Betrieb mit hoher
Überlast (Heavy Duty) -
mit hoher Überlastkapazität
Betrieb mit hoher Überlast (Heavy Duty) (Standardeinstellung)
Anwendungen, die konstantes Drehmoment oder hohe Überlasten
und Anfahrdrehmomente bei niedrigen Drehzahlen erfordern
(z. B. Wickler und Hubanwendungen).
Der thermische Schutz ist so eingestellt, dass Asynchronmotoren
mit Fremdlüfter standardmäßig geschützt werden.
N
HINWEIS
Wird bei Einsatz eines eigenbelüfteten Asynchronmotors (TENV/TEFC)
zusätzlicher thermischer Schutz für Drehzahlen unter 50 % der
Nenndrehzahl erforderlich, kann dieser durch Einstellung von Thermischer
Schutzmodus bei niedriger Drehzahl (04.025) = 1 aktiviert werden.
2
Die I
t-Motorschutzfunktion ist standardmäßig kompatibel mit:
•
Asynchronmotoren mit Fremdlüfter
Gesamter
Motorstrom
(Pr 04.001) als
2
I t-Schutz in diesem Bereich
Prozentsatz des
Motornennstroms
100 %
70 %
50 %
Unidrive M200 / M201 Betriebsanleitung
Erweiterte
Technische
Fehlerdia-
Parameter
Daten
gnose
Überlastgrenze - Betrieb
mit normaler Überlast
(Normal Duty)
Im Umrichter
eingestellter
Motornennstrom
Betrieb mit normaler
Überlast (Normal Duty)
Max. zulässiger
Dauerstrom
Pr 04.025 = 0
Pr 04.025 = 1
100 %
Motordrehzahl als
Prozentsatz der
Nenndrehzahl
Ausgabenummer: 4
