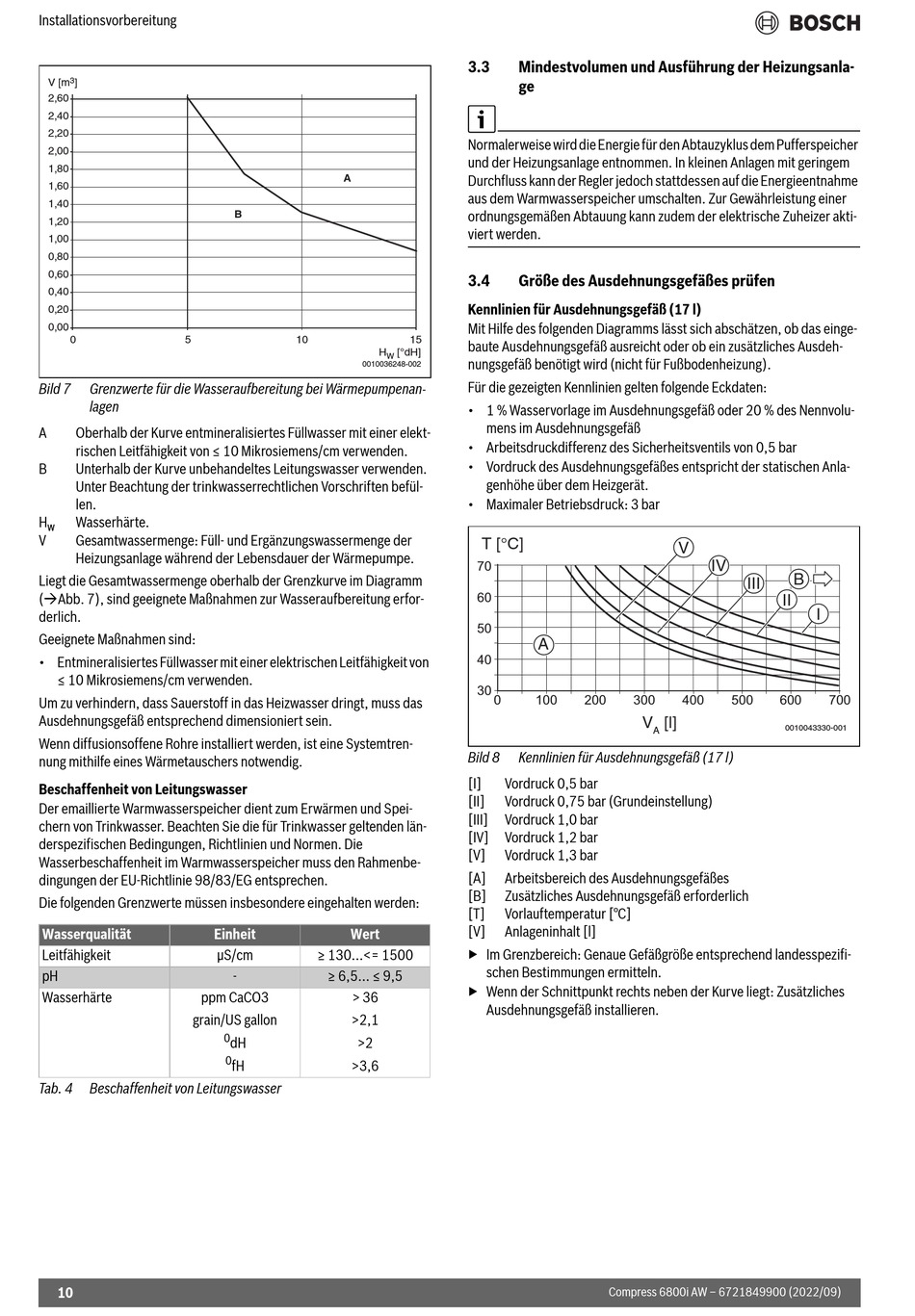

Installationsvorbereitung
3
V [m ]
2,60
2,40
2,20
2,00
1,80
1,60
1,40
1,20
1,00
0,80
0,60
0,40
0,20
0,00
0 5
Bild 7 Grenzwerte für die Wasseraufbereitung bei Wärmepumpenan-
lagen
A Oberhalb der Kurve entmineralisiertes Füllwasser mit einer elekt-
rischen Leitfähigkeit von ≤ 10 Mikrosiemens/cm verwenden.
B Unterhalb der Kurve unbehandeltes Leitungswasser verwenden.
Unter Beachtung der trinkwasserrechtlichen Vorschriften befül-
len.
H Wasserhärte.
w
V Gesamtwassermenge: Füll- und Ergänzungswassermenge der
Heizungsanlage während der Lebensdauer der Wärmepumpe.
Liegt die Gesamtwassermenge oberhalb der Grenzkurve im Diagramm
(Abb. 7), sind geeignete Maßnahmen zur Wasseraufbereitung erfor-
derlich.
Geeignete Maßnahmen sind:
• Entmineralisiertes Füllwasser mit einer elektrischen Leitfähigkeit von
≤ 10 Mikrosiemens/cm verwenden.
Um zu verhindern, dass Sauerstoff in das Heizwasser dringt, muss das
Ausdehnungsgefäß entsprechend dimensioniert sein.
Wenn diffusionsoffene Rohre installiert werden, ist eine Systemtren-
nung mithilfe eines Wärmetauschers notwendig.
Beschaffenheit von Leitungswasser
Der emaillierte Warmwasserspeicher dient zum Erwärmen und Spei-
chern von Trinkwasser. Beachten Sie die für Trinkwasser geltenden län-
derspezifischen Bedingungen, Richtlinien und Normen. Die
Wasserbeschaffenheit im Warmwasserspeicher muss den Rahmenbe-
dingungen der EU-Richtlinie 98/83/EG entsprechen.
Die folgenden Grenzwerte müssen insbesondere eingehalten werden:
Wasserqualität
Leitfähigkeit
pH
Wasserhärte ppm CaCO3
grain/US gallon
Tab. 4 Beschaffenheit von Leitungswasser
10
A
B
10
H
W
0010036248-002
Einheit Wert
μS/cm ≥ 130...<= 1500
- ≥ 6,5... ≤ 9,5
> 36
>2,1
0
dH >2
0
fH >3,6
3.3 Mindestvolumen und Ausführung der Heizungsanla-
ge
Normalerweise wird die Energie für den Abtauzyklus dem Pufferspeicher
und der Heizungsanlage entnommen. In kleinen Anlagen mit geringem
Durchfluss kann der Regler jedoch stattdessen auf die Energieentnahme
aus dem Warmwasserspeicher umschalten. Zur Gewährleistung einer
ordnungsgemäßen Abtauung kann zudem der elektrische Zuheizer akti-
viert werden.
3.4 Größe des Ausdehnungsgefäßes prüfen
Kennlinien für Ausdehnungsgefäß (17 l)
Mit Hilfe des folgenden Diagramms lässt sich abschätzen, ob das einge-
15
baute Ausdehnungsgefäß ausreicht oder ob ein zusätzliches Ausdeh-
[°dH]
nungsgefäß benötigt wird (nicht für Fußbodenheizung).
Für die gezeigten Kennlinien gelten folgende Eckdaten:
• 1 % Wasservorlage im Ausdehnungsgefäß oder 20 % des Nennvolu-
mens im Ausdehnungsgefäß
• Arbeitsdruckdifferenz des Sicherheitsventils von 0,5 bar
• Vordruck des Ausdehnungsgefäßes entspricht der statischen Anla-
genhöhe über dem Heizgerät.
• Maximaler Betriebsdruck: 3 bar
T [°C]
70
60
50
A
40
30
0 100
Bild 8 Kennlinien für Ausdehnungsgefäß (17 l)
[I] Vordruck 0,5 bar
[II] Vordruck 0,75 bar (Grundeinstellung)
[III] Vordruck 1,0 bar
[IV] Vordruck 1,2 bar
[V] Vordruck 1,3 bar
[A] Arbeitsbereich des Ausdehnungsgefäßes
[B] Zusätzliches Ausdehnungsgefäß erforderlich
[T] Vorlauftemperatur [°C]
[V] Anlageninhalt [l]
▶ Im Grenzbereich: Genaue Gefäßgröße entsprechend landesspezifi-
schen Bestimmungen ermitteln.
▶ Wenn der Schnittpunkt rechts neben der Kurve liegt: Zusätzliches
Ausdehnungsgefäß installieren.
V
IV
III
200 300 400 500
V [l]
A
