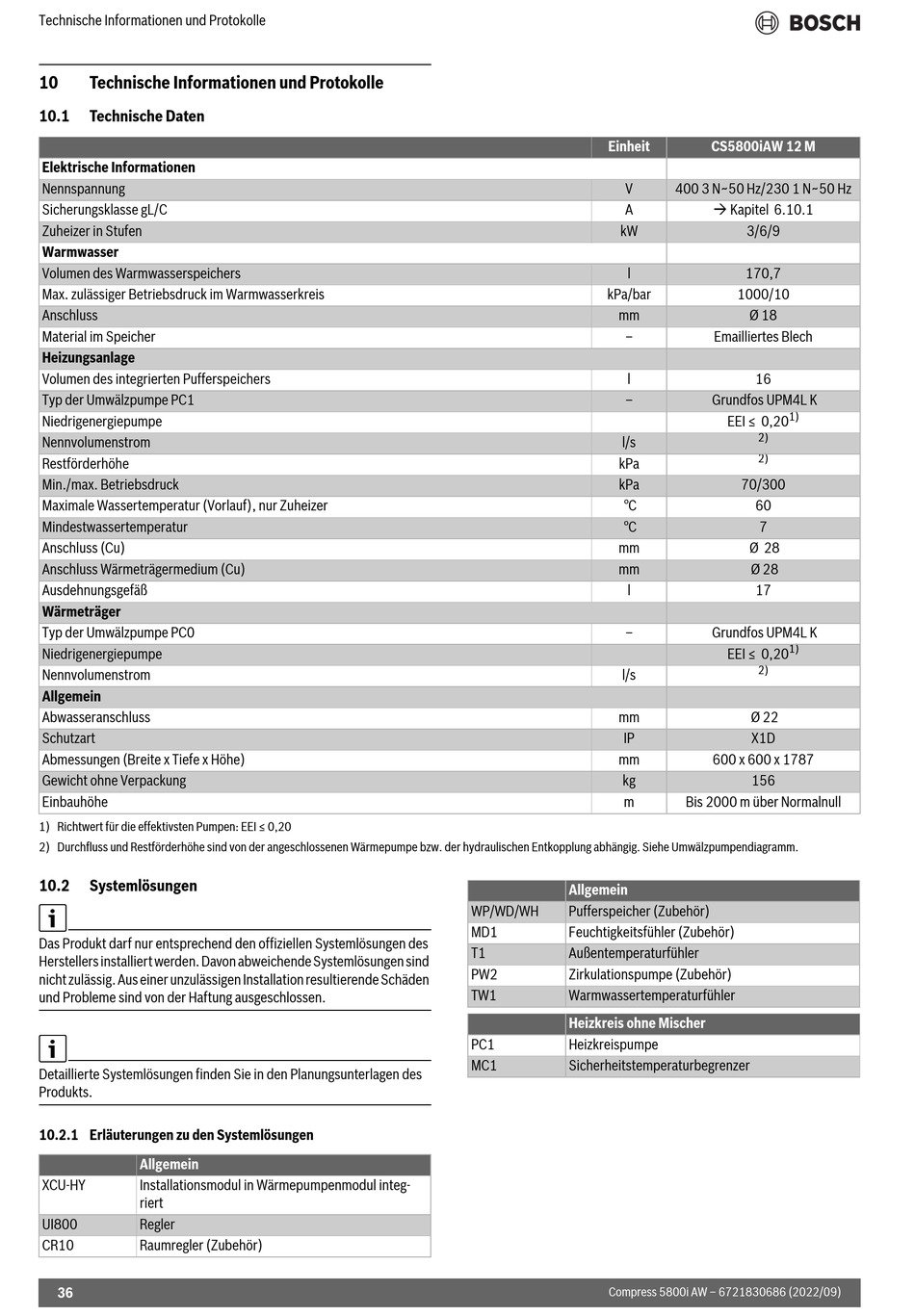

Technische Informationen und Protokolle

10 Technische Informationen und Protokolle
10.1

Technische Daten

Elektrische Informationen
Nennspannung
Sicherungsklasse gL/C
Zuheizer in Stufen
Warmwasser
Volumen des Warmwasserspeichers
Max. zulässiger Betriebsdruck im Warmwasserkreis
Anschluss
Material im Speicher
Heizungsanlage
Volumen des integrierten Pufferspeichers
Typ der Umwälzpumpe PC1
Niedrigenergiepumpe
Nennvolumenstrom
Restförderhöhe
Min./max. Betriebsdruck
Maximale Wassertemperatur (Vorlauf), nur Zuheizer
Mindestwassertemperatur
Anschluss (Cu)
Anschluss Wärmeträgermedium (Cu)
Ausdehnungsgefäß
Wärmeträger
Typ der Umwälzpumpe PC0
Niedrigenergiepumpe
Nennvolumenstrom

Allgemein

Abwasseranschluss
Schutzart
Abmessungen (Breite x Tiefe x Höhe)
Gewicht ohne Verpackung
Einbauhöhe
1) Richtwert für die effektivsten Pumpen: EEI ≤ 0,20
2) Durchfluss und Restförderhöhe sind von der angeschlossenen Wärmepumpe bzw. der hydraulischen Entkopplung abhängig. Siehe Umwälzpumpendiagramm.
10.2 Systemlösungen
Das Produkt darf nur entsprechend den offiziellen Systemlösungen des
Herstellers installiert werden. Davon abweichende Systemlösungen sind
nicht zulässig. Aus einer unzulässigen Installation resultierende Schäden
und Probleme sind von der Haftung ausgeschlossen.
Detaillierte Systemlösungen finden Sie in den Planungsunterlagen des
Produkts.
10.2.1 Erläuterungen zu den Systemlösungen
Allgemein
XCU-HY Installationsmodul in Wärmepumpenmodul integ-
riert
UI800 Regler
CR10 Raumregler (Zubehör)
36
Einheit
V
A
kW
l
kPa/bar
mm
–
l
–
l/s
kPa
kPa
°C
°C
mm
mm
l
–
l/s
mm
IP
mm
kg
m
Allgemein
WP/WD/WH Pufferspeicher (Zubehör)
MD1 Feuchtigkeitsfühler (Zubehör)
T1 Außentemperaturfühler
PW2 Zirkulationspumpe (Zubehör)
TW1 Warmwassertemperaturfühler
Heizkreis ohne Mischer
PC1 Heizkreispumpe
MC1 Sicherheitstemperaturbegrenzer
Compress 5800i AW – 6721830686 (2022/09)
CS5800iAW 12 M
400 3 N~50 Hz/230 1 N~50 Hz
 Kapitel 6.10.1
3/6/9
170,7
1000/10
Ø 18
Emailliertes Blech
16
Grundfos UPM4L K
1)
EEI ≤ 0,20
2)
2)
70/300
60
7
Ø 28
Ø 28
17
Grundfos UPM4L K
1)
EEI ≤ 0,20
2)
Ø 22
X1D
600 x 600 x 1787
156
Bis 2000 m über Normalnull
