Elektrischer Anschluss
6.1.3 CAN-BUS und EMS – Überblick Inneneinheit AWB für bivalenten Betrieb
1
3
8
7
2

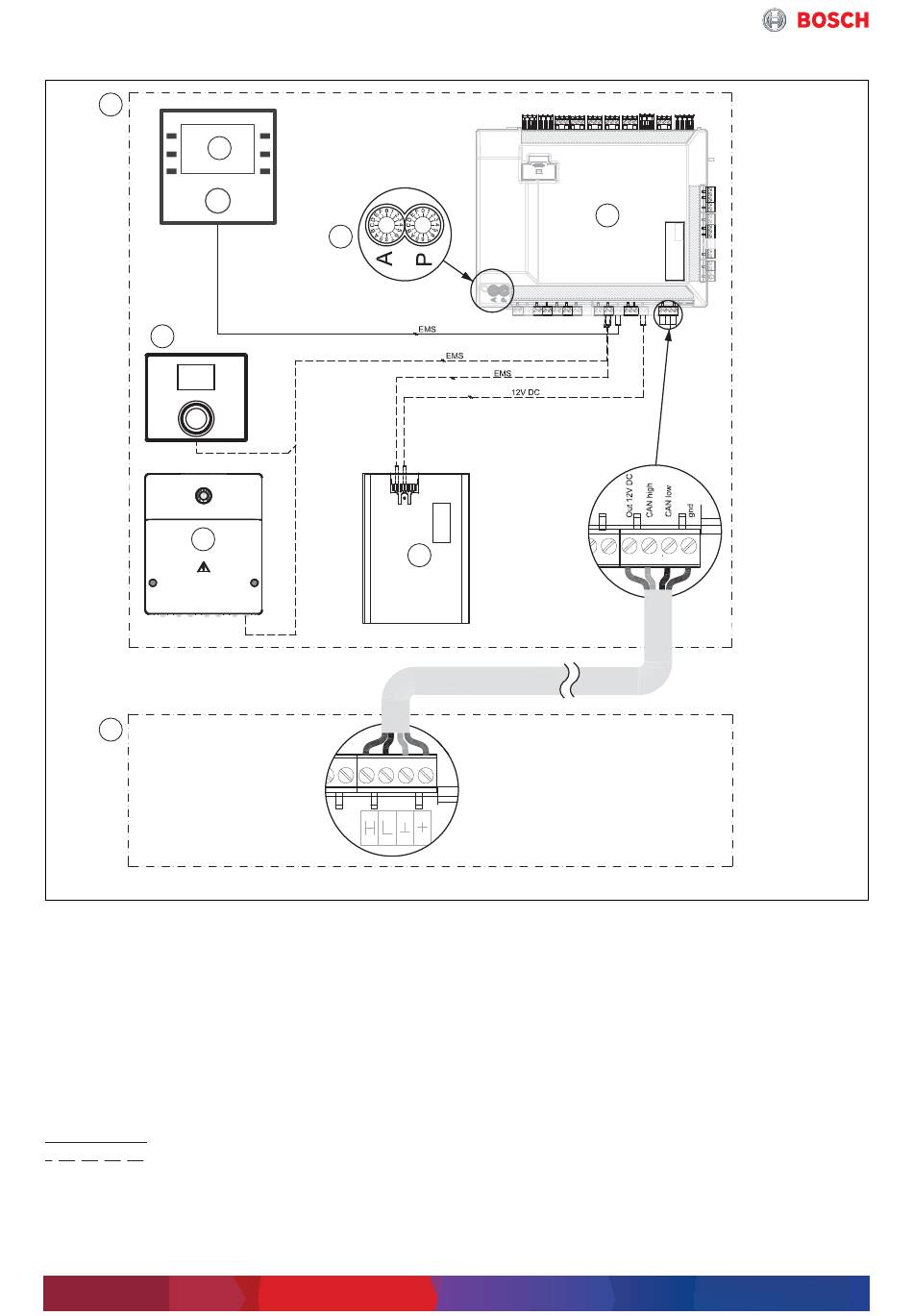

Bild 126 CAN-BUS und EMS – Überblick Inneneinheit AWB für bivalenten Betrieb
[1] Inneneinheit
[2] Außeneinheit CS7000iAW .. IR/OR
[3] Bedieneinheit
[4] Grundeinstellung für Inneneinheit AWB 9:
A = 0, P = 3
Grundeinstellung für Inneneinheit AWB 17:
A = 0, P = C
[5] Installationsmodul
[6] IP-Modul
[7] Module, z. B. MMH oder MS 100
[8] Fernbedienung CR 10 oder CR 10 H (Zubehör)
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
144
4
6
5
Compress 7000i AW – 6 720 820 615 (2018/10)
