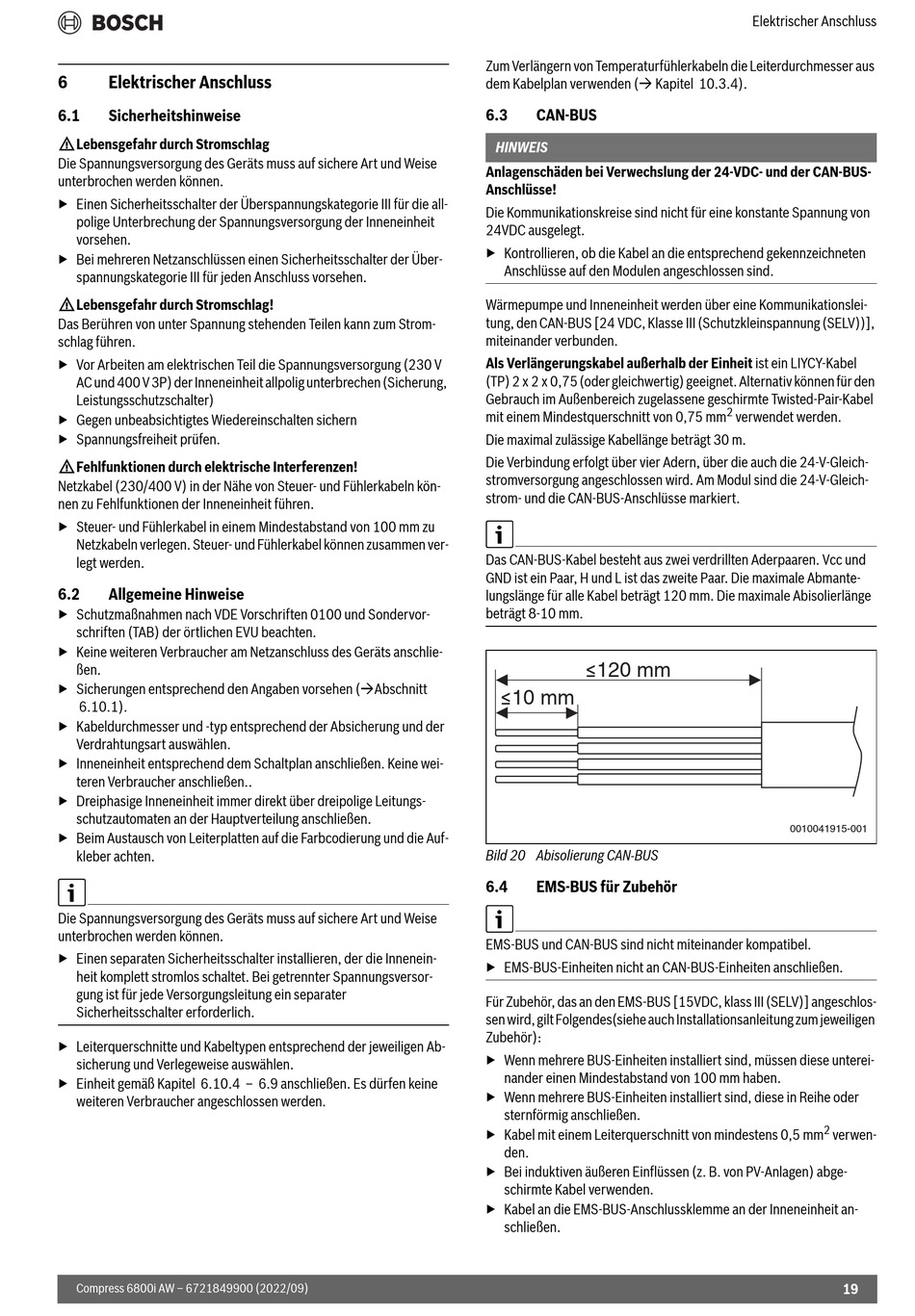

6

Elektrischer Anschluss

6.1

Sicherheitshinweise

HLebensgefahr durch Stromschlag
Die Spannungsversorgung des Geräts muss auf sichere Art und Weise
unterbrochen werden können.
▶ Einen Sicherheitsschalter der Überspannungskategorie III für die all-
polige Unterbrechung der Spannungsversorgung der Inneneinheit
vorsehen.
▶ Bei mehreren Netzanschlüssen einen Sicherheitsschalter der Über-
spannungskategorie III für jeden Anschluss vorsehen.
HLebensgefahr durch Stromschlag!
Das Berühren von unter Spannung stehenden Teilen kann zum Strom-
schlag führen.
▶ Vor Arbeiten am elektrischen Teil die Spannungsversorgung (230 V
AC und 400 V 3P) der Inneneinheit allpolig unterbrechen (Sicherung,
Leistungsschutzschalter)
▶ Gegen unbeabsichtigtes Wiedereinschalten sichern
▶ Spannungsfreiheit prüfen.
HFehlfunktionen durch elektrische Interferenzen!
Netzkabel (230/400 V) in der Nähe von Steuer- und Fühlerkabeln kön-
nen zu Fehlfunktionen der Inneneinheit führen.
▶ Steuer- und Fühlerkabel in einem Mindestabstand von 100 mm zu
Netzkabeln verlegen. Steuer- und Fühlerkabel können zusammen ver-
legt werden.
6.2

Allgemeine Hinweise

▶ Schutzmaßnahmen nach VDE Vorschriften 0100 und Sondervor-
schriften (TAB) der örtlichen EVU beachten.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts anschlie-
ßen.
▶ Sicherungen entsprechend den Angaben vorsehen (Abschnitt
6.10.1).
▶ Kabeldurchmesser und -typ entsprechend der Absicherung und der
Verdrahtungsart auswählen.
▶ Inneneinheit entsprechend dem Schaltplan anschließen. Keine wei-
teren Verbraucher anschließen..
▶ Dreiphasige Inneneinheit immer direkt über dreipolige Leitungs-
schutzautomaten an der Hauptverteilung anschließen.
▶ Beim Austausch von Leiterplatten auf die Farbcodierung und die Auf-
kleber achten.
Die Spannungsversorgung des Geräts muss auf sichere Art und Weise
unterbrochen werden können.
▶ Einen separaten Sicherheitsschalter installieren, der die Innenein-
heit komplett stromlos schaltet. Bei getrennter Spannungsversor-
gung ist für jede Versorgungsleitung ein separater
Sicherheitsschalter erforderlich.
▶ Leiterquerschnitte und Kabeltypen entsprechend der jeweiligen Ab-
sicherung und Verlegeweise auswählen.
▶ Einheit gemäß Kapitel 6.10.4 – 6.9 anschließen. Es dürfen keine
weiteren Verbraucher angeschlossen werden.
Compress 6800i AW – 6721849900 (2022/09)
Zum Verlängern von Temperaturfühlerkabeln die Leiterdurchmesser aus
dem Kabelplan verwenden ( Kapitel 10.3.4).
6.3

CAN-BUS

HINWEIS
Anlagenschäden bei Verwechslung der 24-VDC- und der CAN-BUS-
Anschlüsse!
Die Kommunikationskreise sind nicht für eine konstante Spannung von
24VDC ausgelegt.
▶ Kontrollieren, ob die Kabel an die entsprechend gekennzeichneten
Anschlüsse auf den Modulen angeschlossen sind.
Wärmepumpe und Inneneinheit werden über eine Kommunikationslei-
tung, den CAN-BUS [24 VDC, Klasse III (Schutzkleinspannung (SELV))],
miteinander verbunden.
Als Verlängerungskabel außerhalb der Einheit ist ein LIYCY-Kabel
(TP) 2 x 2 x 0,75 (oder gleichwertig) geeignet. Alternativ können für den
Gebrauch im Außenbereich zugelassene geschirmte Twisted-Pair-Kabel
mit einem Mindestquerschnitt von 0,75 mm
Die maximal zulässige Kabellänge beträgt 30 m.
Die Verbindung erfolgt über vier Adern, über die auch die 24-V-Gleich-
stromversorgung angeschlossen wird. Am Modul sind die 24-V-Gleich-
strom- und die CAN-BUS-Anschlüsse markiert.
Das CAN-BUS-Kabel besteht aus zwei verdrillten Aderpaaren. Vcc und
GND ist ein Paar, H und L ist das zweite Paar. Die maximale Abmante-
lungslänge für alle Kabel beträgt 120 mm. Die maximale Abisolierlänge
beträgt 8-10 mm.
≤120 mm
≤10 mm
Bild 20 Abisolierung CAN-BUS
6.4 EMS-BUS für Zubehör
EMS-BUS und CAN-BUS sind nicht miteinander kompatibel.
▶ EMS-BUS-Einheiten nicht an CAN-BUS-Einheiten anschließen.
Für Zubehör, das an den EMS-BUS [15VDC, klass III (SELV)] angeschlos-
sen wird, gilt Folgendes(siehe auch Installationsanleitung zum jeweiligen
Zubehör):
▶ Wenn mehrere BUS-Einheiten installiert sind, müssen diese unterei-
nander einen Mindestabstand von 100 mm haben.
▶ Wenn mehrere BUS-Einheiten installiert sind, diese in Reihe oder
sternförmig anschließen.
▶ Kabel mit einem Leiterquerschnitt von mindestens 0,5 mm
den.
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen) abge-
schirmte Kabel verwenden.
▶ Kabel an die EMS-BUS-Anschlussklemme an der Inneneinheit an-
schließen.
Elektrischer Anschluss
2
verwendet werden.
0010041915-001
2
verwen-
