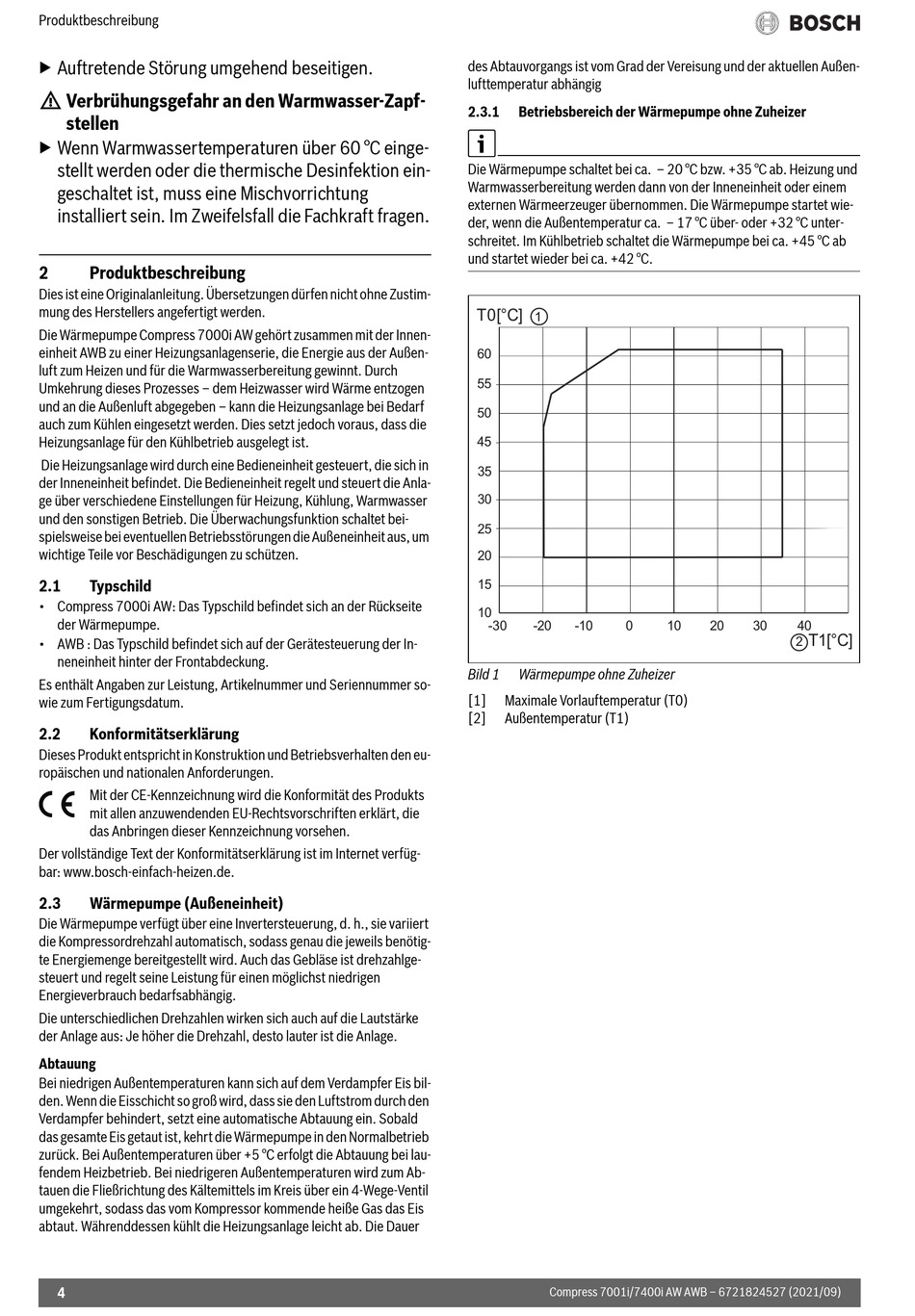

Produktbeschreibung

▶ Auftretende Störung umgehend beseitigen.
H Verbrühungsgefahr an den Warmwasser-Zapf-
stellen
▶ Wenn Warmwassertemperaturen über 60 °C einge-
stellt werden oder die thermische Desinfektion ein-
geschaltet ist, muss eine Mischvorrichtung
installiert sein. Im Zweifelsfall die Fachkraft fragen.
2 Produktbeschreibung
Dies ist eine Originalanleitung. Übersetzungen dürfen nicht ohne Zustim-
mung des Herstellers angefertigt werden.
Die Wärmepumpe Compress 7000i AW gehört zusammen mit der Innen-
einheit AWB zu einer Heizungsanlagenserie, die Energie aus der Außen-
luft zum Heizen und für die Warmwasserbereitung gewinnt. Durch
Umkehrung dieses Prozesses – dem Heizwasser wird Wärme entzogen
und an die Außenluft abgegeben – kann die Heizungsanlage bei Bedarf
auch zum Kühlen eingesetzt werden. Dies setzt jedoch voraus, dass die
Heizungsanlage für den Kühlbetrieb ausgelegt ist.
Die Heizungsanlage wird durch eine Bedieneinheit gesteuert, die sich in
der Inneneinheit befindet. Die Bedieneinheit regelt und steuert die Anla-
ge über verschiedene Einstellungen für Heizung, Kühlung, Warmwasser
und den sonstigen Betrieb. Die Überwachungsfunktion schaltet bei-
spielsweise bei eventuellen Betriebsstörungen die Außeneinheit aus, um
wichtige Teile vor Beschädigungen zu schützen.
2.1

Typschild

• Compress 7000i AW: Das Typschild befindet sich an der Rückseite
der Wärmepumpe.
• AWB : Das Typschild befindet sich auf der Gerätesteuerung der In-
neneinheit hinter der Frontabdeckung.
Es enthält Angaben zur Leistung, Artikelnummer und Seriennummer so-
wie zum Fertigungsdatum.
2.2 Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu-
ropäischen und nationalen Anforderungen.
Mit der CE-Kennzeichnung wird die Konformität des Produkts
mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die
das Anbringen dieser Kennzeichnung vorsehen.
Der vollständige Text der Konformitätserklärung ist im Internet verfüg-
bar: www.bosch-einfach-heizen.de.
2.3 Wärmepumpe (Außeneinheit)
Die Wärmepumpe verfügt über eine Invertersteuerung, d. h., sie variiert
die Kompressordrehzahl automatisch, sodass genau die jeweils benötig-
te Energiemenge bereitgestellt wird. Auch das Gebläse ist drehzahlge-
steuert und regelt seine Leistung für einen möglichst niedrigen
Energieverbrauch bedarfsabhängig.
Die unterschiedlichen Drehzahlen wirken sich auch auf die Lautstärke
der Anlage aus: Je höher die Drehzahl, desto lauter ist die Anlage.
Abtauung
Bei niedrigen Außentemperaturen kann sich auf dem Verdampfer Eis bil-
den. Wenn die Eisschicht so groß wird, dass sie den Luftstrom durch den
Verdampfer behindert, setzt eine automatische Abtauung ein. Sobald
das gesamte Eis getaut ist, kehrt die Wärmepumpe in den Normalbetrieb
zurück. Bei Außentemperaturen über +5 °C erfolgt die Abtauung bei lau-
fendem Heizbetrieb. Bei niedrigeren Außentemperaturen wird zum Ab-
tauen die Fließrichtung des Kältemittels im Kreis über ein 4-Wege-Ventil
umgekehrt, sodass das vom Kompressor kommende heiße Gas das Eis
abtaut. Währenddessen kühlt die Heizungsanlage leicht ab. Die Dauer
4
des Abtauvorgangs ist vom Grad der Vereisung und der aktuellen Außen-
lufttemperatur abhängig
2.3.1 Betriebsbereich der Wärmepumpe ohne Zuheizer
Die Wärmepumpe schaltet bei ca. – 20 °C bzw. +35 °C ab. Heizung und
Warmwasserbereitung werden dann von der Inneneinheit oder einem
externen Wärmeerzeuger übernommen. Die Wärmepumpe startet wie-
der, wenn die Außentemperatur ca. – 17 °C über- oder +32 °C unter-
schreitet. Im Kühlbetrieb schaltet die Wärmepumpe bei ca. +45 °C ab
und startet wieder bei ca. +42 °C.
T0[°C]
1
60
55
50
45
35
30
25
20
15
10
-30 -20 -10 0
Bild 1 Wärmepumpe ohne Zuheizer
[1] Maximale Vorlauftemperatur (T0)
[2] Außentemperatur (T1)
Compress 7001i/7400i AW AWB – 6721824527 (2021/09)
10 20 30 40
T1[°C]
2
