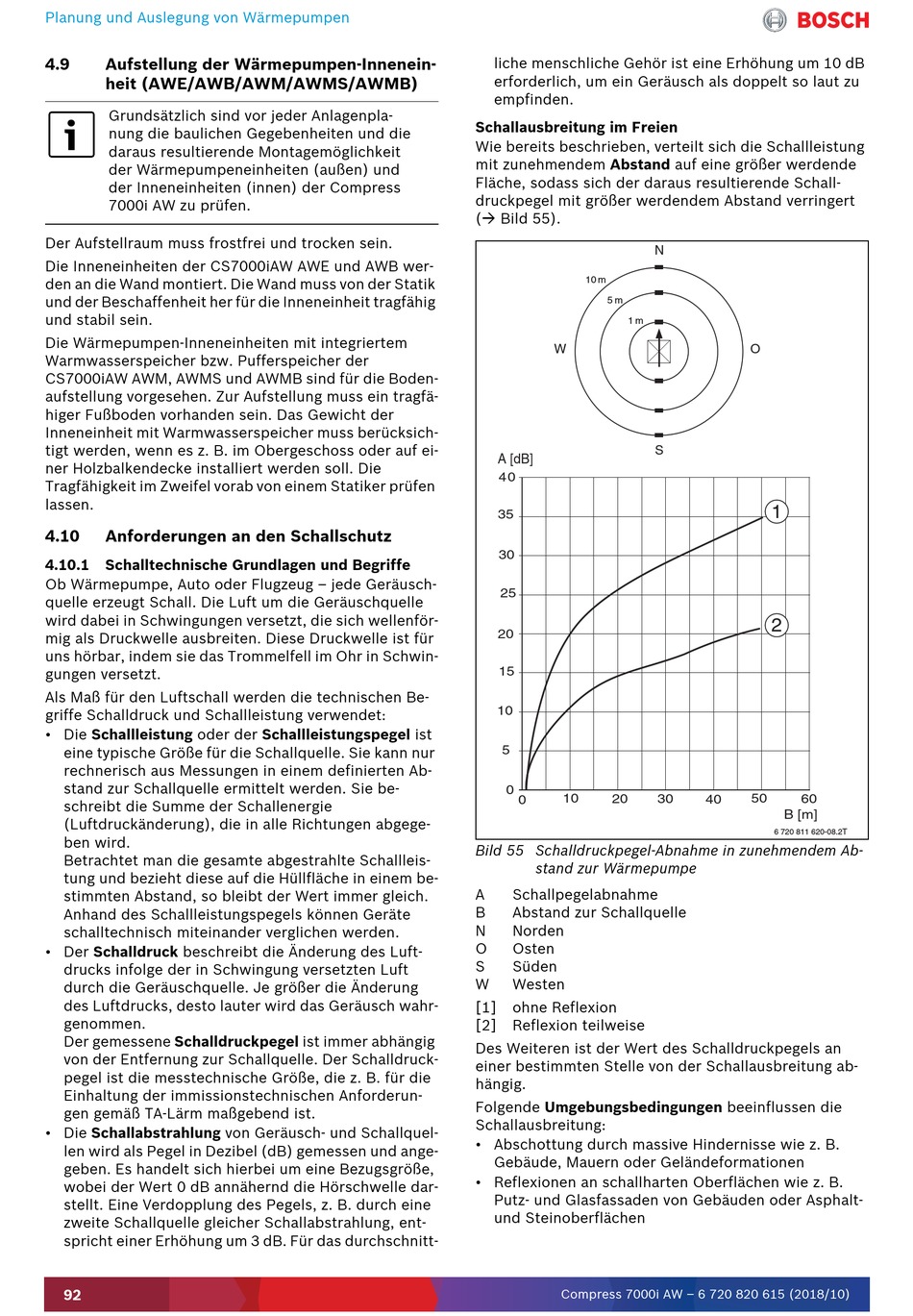

Planung und Auslegung von Wärmepumpen
4.9 Aufstellung der Wärmepumpen-Innenein-
heit (AWE/AWB/AWM/AWMS/AWMB)
Grundsätzlich sind vor jeder Anlagenpla-
nung die baulichen Gegebenheiten und die
daraus resultierende Montagemöglichkeit
der Wärmepumpeneinheiten (außen) und
der Inneneinheiten (innen) der Compress
7000i AW zu prüfen.
Der Aufstellraum muss frostfrei und trocken sein.
Die Inneneinheiten der CS7000iAW AWE und AWB wer-
den an die Wand montiert. Die Wand muss von der Statik
und der Beschaffenheit her für die Inneneinheit tragfähig
und stabil sein.
Die Wärmepumpen-Inneneinheiten mit integriertem
Warmwasserspeicher bzw. Pufferspeicher der
CS7000iAW AWM, AWMS und AWMB sind für die Boden-
aufstellung vorgesehen. Zur Aufstellung muss ein tragfä-
higer Fußboden vorhanden sein. Das Gewicht der
Inneneinheit mit Warmwasserspeicher muss berücksich-
tigt werden, wenn es z. B. im Obergeschoss oder auf ei-
ner Holzbalkendecke installiert werden soll. Die
Tragfähigkeit im Zweifel vorab von einem Statiker prüfen
lassen.
4.10

Anforderungen an den Schallschutz

4.10.1 Schalltechnische Grundlagen und Begriffe
Ob Wärmepumpe, Auto oder Flugzeug – jede Geräusch-
quelle erzeugt Schall. Die Luft um die Geräuschquelle
wird dabei in Schwingungen versetzt, die sich wellenför-
mig als Druckwelle ausbreiten. Diese Druckwelle ist für
uns hörbar, indem sie das Trommelfell im Ohr in Schwin-
gungen versetzt.
Als Maß für den Luftschall werden die technischen Be-
griffe Schalldruck und Schallleistung verwendet:
• Die Schallleistung oder der Schallleistungspegel ist
eine typische Größe für die Schallquelle. Sie kann nur
rechnerisch aus Messungen in einem definierten Ab-
stand zur Schallquelle ermittelt werden. Sie be-
schreibt die Summe der Schallenergie
(Luftdruckänderung), die in alle Richtungen abgege-
ben wird.
Betrachtet man die gesamte abgestrahlte Schallleis-
tung und bezieht diese auf die Hüllfläche in einem be-
stimmten Abstand, so bleibt der Wert immer gleich.
Anhand des Schallleistungspegels können Geräte
schalltechnisch miteinander verglichen werden.
• Der Schalldruck beschreibt die Änderung des Luft-
drucks infolge der in Schwingung versetzten Luft
durch die Geräuschquelle. Je größer die Änderung
des Luftdrucks, desto lauter wird das Geräusch wahr-
genommen.
Der gemessene Schalldruckpegel ist immer abhängig
von der Entfernung zur Schallquelle. Der Schalldruck-
pegel ist die messtechnische Größe, die z. B. für die
Einhaltung der immissionstechnischen Anforderun-
gen gemäß TA-Lärm maßgebend ist.
• Die Schallabstrahlung von Geräusch- und Schallquel-
len wird als Pegel in Dezibel (dB) gemessen und ange-
geben. Es handelt sich hierbei um eine Bezugsgröße,
wobei der Wert 0 dB annähernd die Hörschwelle dar-
stellt. Eine Verdopplung des Pegels, z. B. durch eine
zweite Schallquelle gleicher Schallabstrahlung, ent-
spricht einer Erhöhung um 3 dB. Für das durchschnitt-
92
liche menschliche Gehör ist eine Erhöhung um 10 dB
erforderlich, um ein Geräusch als doppelt so laut zu
empfinden.
Schallausbreitung im Freien
Wie bereits beschrieben, verteilt sich die Schallleistung
mit zunehmendem Abstand auf eine größer werdende
Fläche, sodass sich der daraus resultierende Schall-
druckpegel mit größer werdendem Abstand verringert
( Bild 55).
10 m
5 m
1 m
W
A [dB]
40
35
30
25
20
15
10
5
0
10 20
0
Bild 55 Schalldruckpegel-Abnahme in zunehmendem Ab-
stand zur Wärmepumpe
A Schallpegelabnahme
B Abstand zur Schallquelle
N Norden
O Osten
S Süden
W Westen
[1] ohne Reflexion
[2] Reflexion teilweise
Des Weiteren ist der Wert des Schalldruckpegels an
einer bestimmten Stelle von der Schallausbreitung ab-
hängig.
Folgende Umgebungsbedingungen beeinflussen die
Schallausbreitung:
• Abschottung durch massive Hindernisse wie z. B.
Gebäude, Mauern oder Geländeformationen
• Reflexionen an schallharten Oberflächen wie z. B.
Putz- und Glasfassaden von Gebäuden oder Asphalt-
und Steinoberflächen
Compress 7000i AW – 6 720 820 615 (2018/10)
N
O
S
1
2
50
30 40 60
B [m]
