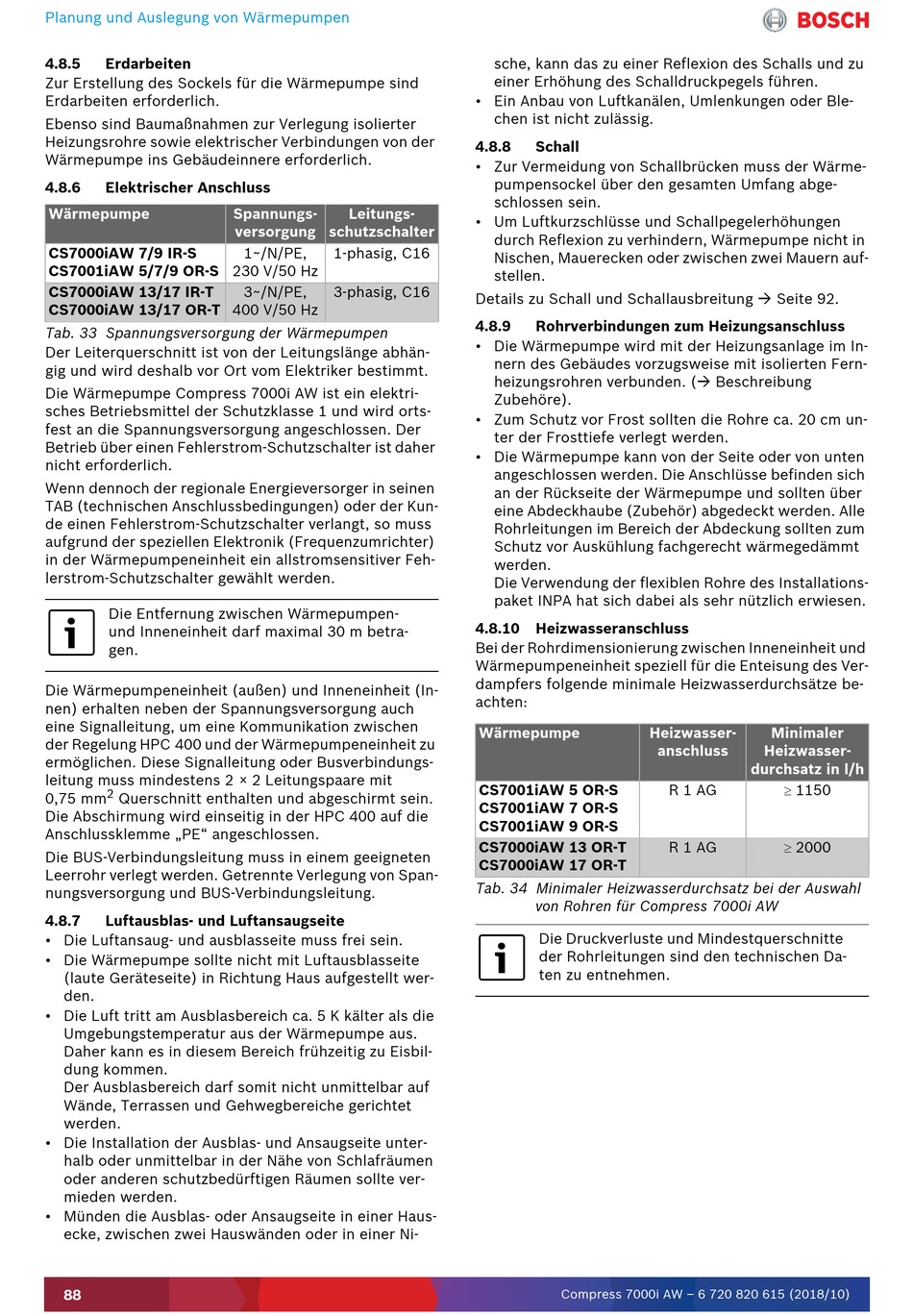

Planung und Auslegung von Wärmepumpen
4.8.5 Erdarbeiten
Zur Erstellung des Sockels für die Wärmepumpe sind
Erdarbeiten erforderlich.
Ebenso sind Baumaßnahmen zur Verlegung isolierter
Heizungsrohre sowie elektrischer Verbindungen von der
Wärmepumpe ins Gebäudeinnere erforderlich.
4.8.6 Elektrischer Anschluss
Wärmepumpe
CS7000iAW 7/9 IR-S
CS7001iAW 5/7/9 OR-S
CS7000iAW 13/17 IR-T
CS7000iAW 13/17 OR-T
Tab. 33 Spannungsversorgung der Wärmepumpen
Der Leiterquerschnitt ist von der Leitungslänge abhän-
gig und wird deshalb vor Ort vom Elektriker bestimmt.
Die Wärmepumpe Compress 7000i AW ist ein elektri-
sches Betriebsmittel der Schutzklasse 1 und wird orts-
fest an die Spannungsversorgung angeschlossen. Der
Betrieb über einen Fehlerstrom-Schutzschalter ist daher
nicht erforderlich.
Wenn dennoch der regionale Energieversorger in seinen
TAB (technischen Anschlussbedingungen) oder der Kun-
de einen Fehlerstrom-Schutzschalter verlangt, so muss
aufgrund der speziellen Elektronik (Frequenzumrichter)
in der Wärmepumpeneinheit ein allstromsensitiver Feh-
lerstrom-Schutzschalter gewählt werden.
Die Entfernung zwischen Wärmepumpen-
und Inneneinheit darf maximal 30 m betra-
gen.
Die Wärmepumpeneinheit (außen) und Inneneinheit (In-
nen) erhalten neben der Spannungsversorgung auch
eine Signalleitung, um eine Kommunikation zwischen
der Regelung HPC 400 und der Wärmepumpeneinheit zu
ermöglichen. Diese Signalleitung oder Busverbindungs-
leitung muss mindestens 2 × 2 Leitungspaare mit
2
0,75 mm
Querschnitt enthalten und abgeschirmt sein.
Die Abschirmung wird einseitig in der HPC 400 auf die
Anschlussklemme „PE" angeschlossen.
Die BUS-Verbindungsleitung muss in einem geeigneten
Leerrohr verlegt werden. Getrennte Verlegung von Span-
nungsversorgung und BUS-Verbindungsleitung.
4.8.7

Luftausblas- und Luftansaugseite

• Die Luftansaug- und ausblasseite muss frei sein.
• Die Wärmepumpe sollte nicht mit Luftausblasseite
(laute Geräteseite) in Richtung Haus aufgestellt wer-
den.
• Die Luft tritt am Ausblasbereich ca. 5 K kälter als die
Umgebungstemperatur aus der Wärmepumpe aus.
Daher kann es in diesem Bereich frühzeitig zu Eisbil-
dung kommen.
Der Ausblasbereich darf somit nicht unmittelbar auf
Wände, Terrassen und Gehwegbereiche gerichtet
werden.
• Die Installation der Ausblas- und Ansaugseite unter-
halb oder unmittelbar in der Nähe von Schlafräumen
oder anderen schutzbedürftigen Räumen sollte ver-
mieden werden.
• Münden die Ausblas- oder Ansaugseite in einer Haus-
ecke, zwischen zwei Hauswänden oder in einer Ni-
88
Spannungs- Leitungs-
versorgung schutzschalter
1~/N/PE, 1-phasig, C16
230 V/50 Hz
3~/N/PE, 3-phasig, C16
400 V/50 Hz
sche, kann das zu einer Reflexion des Schalls und zu
einer Erhöhung des Schalldruckpegels führen.
• Ein Anbau von Luftkanälen, Umlenkungen oder Ble-
chen ist nicht zulässig.
4.8.8 Schall
• Zur Vermeidung von Schallbrücken muss der Wärme-
pumpensockel über den gesamten Umfang abge-
schlossen sein.
• Um Luftkurzschlüsse und Schallpegelerhöhungen
durch Reflexion zu verhindern, Wärmepumpe nicht in
Nischen, Mauerecken oder zwischen zwei Mauern auf-
stellen.
Details zu Schall und Schallausbreitung  Seite 92.
4.8.9

Rohrverbindungen zum Heizungsanschluss

• Die Wärmepumpe wird mit der Heizungsanlage im In-
nern des Gebäudes vorzugsweise mit isolierten Fern-
heizungsrohren verbunden. ( Beschreibung
Zubehöre).
• Zum Schutz vor Frost sollten die Rohre ca. 20 cm un-
ter der Frosttiefe verlegt werden.
• Die Wärmepumpe kann von der Seite oder von unten
angeschlossen werden. Die Anschlüsse befinden sich
an der Rückseite der Wärmepumpe und sollten über
eine Abdeckhaube (Zubehör) abgedeckt werden. Alle
Rohrleitungen im Bereich der Abdeckung sollten zum
Schutz vor Auskühlung fachgerecht wärmegedämmt
werden.
Die Verwendung der flexiblen Rohre des Installations-
paket INPA hat sich dabei als sehr nützlich erwiesen.
4.8.10 Heizwasseranschluss
Bei der Rohrdimensionierung zwischen Inneneinheit und
Wärmepumpeneinheit speziell für die Enteisung des Ver-
dampfers folgende minimale Heizwasserdurchsätze be-
achten:
Wärmepumpe
CS7001iAW 5 OR-S
CS7001iAW 7 OR-S
CS7001iAW 9 OR-S
CS7000iAW 13 OR-T
CS7000iAW 17 OR-T
Tab. 34 Minimaler Heizwasserdurchsatz bei der Auswahl
von Rohren für Compress 7000i AW
Die Druckverluste und Mindestquerschnitte
der Rohrleitungen sind den technischen Da-
ten zu entnehmen.
Compress 7000i AW – 6 720 820 615 (2018/10)
Heizwasser- Minimaler
anschluss Heizwasser-
durchsatz in l/h
1150
R 1 AG
2000
R 1 AG
