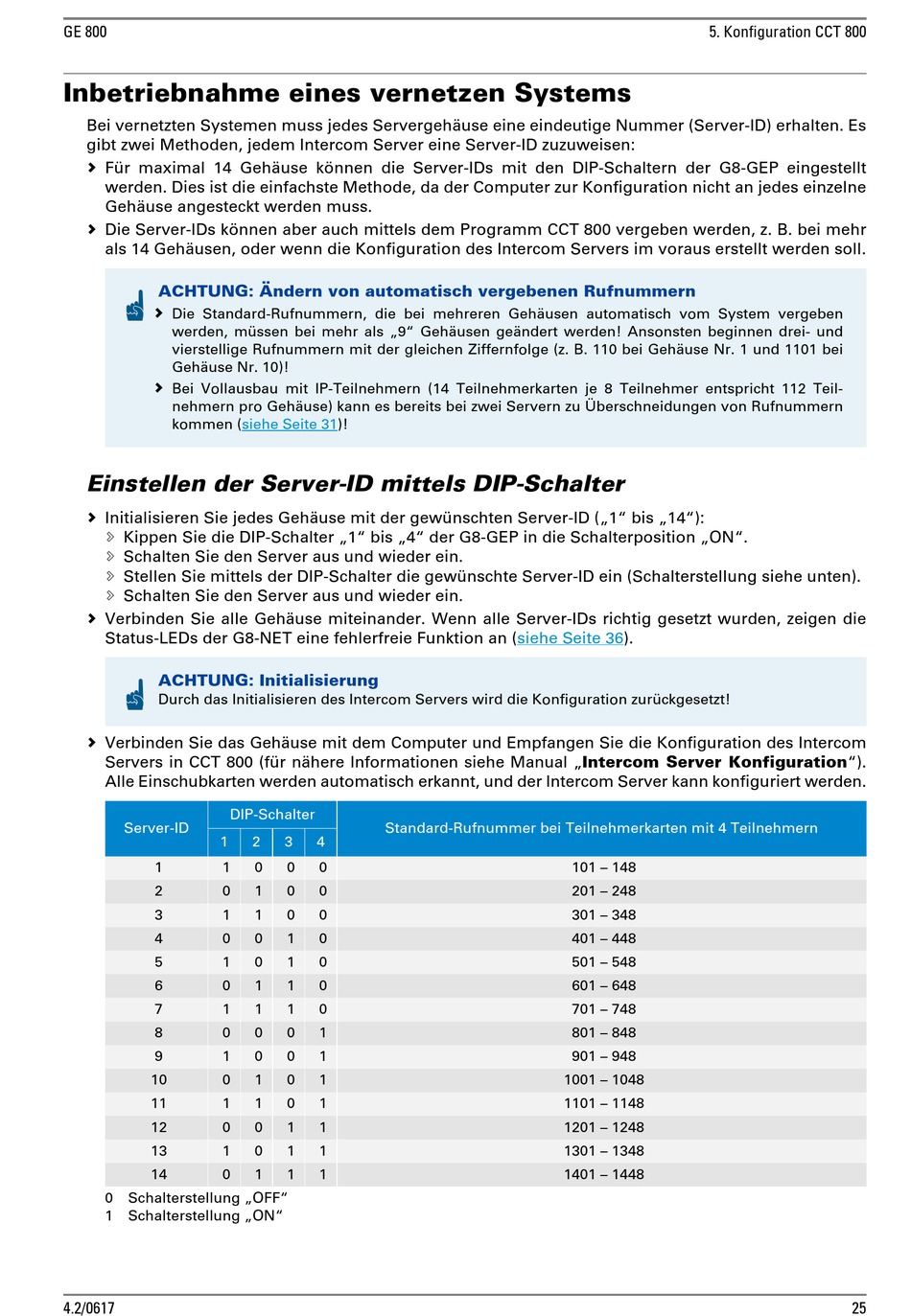

Inbetriebnahme eines vernetzen Systems
Bei vernetzten Systemen muss jedes Servergehäuse eine eindeutige Nummer (Server-ID) erhalten. Es
gibt zwei Methoden, jedem Intercom Server eine Server-ID zuzuweisen:
Für maximal 14 Gehäuse können die Server-IDs mit den DIP-Schaltern der G8-GEP eingestellt
werden. Dies ist die einfachste Methode, da der Computer zur Konfiguration nicht an jedes einzelne
Gehäuse angesteckt werden muss.
Die Server-IDs können aber auch mittels dem Programm CCT 800 vergeben werden, z. B. bei mehr
als 14 Gehäusen, oder wenn die Konfiguration des Intercom Servers im voraus erstellt werden soll.
ACHTUNG: Ändern von automatisch vergebenen Rufnummern
Die Standard-Rufnummern, die bei mehreren Gehäusen automatisch vom System vergeben
werden, müssen bei mehr als „9" Gehäusen geändert werden! Ansonsten beginnen drei- und
vierstellige Rufnummern mit der gleichen Ziffernfolge (z. B. 110 bei Gehäuse Nr. 1 und 1101 bei
Gehäuse Nr. 10)!
Bei Vollausbau mit IP-Teilnehmern (14 Teilnehmerkarten je 8 Teilnehmer entspricht 112 Teil-
nehmern pro Gehäuse) kann es bereits bei zwei Servern zu Überschneidungen von Rufnummern
kommen
Einstellen der Server-ID mittels DIP-Schalter
Initialisieren Sie jedes Gehäuse mit der gewünschten Server-ID („1" bis „14"):
Kippen Sie die DIP-Schalter „1" bis „4" der G8-GEP in die Schalterposition „ON".
Schalten Sie den Server aus und wieder ein.
Stellen Sie mittels der DIP-Schalter die gewünschte Server-ID ein (Schalterstellung siehe unten).
Schalten Sie den Server aus und wieder ein.
Verbinden Sie alle Gehäuse miteinander. Wenn alle Server-IDs richtig gesetzt wurden, zeigen die
Status-LEDs der G8-NET eine fehlerfreie Funktion an
ACHTUNG: Initialisierung
Durch das Initialisieren des Intercom Servers wird die Konfiguration zurückgesetzt!
Verbinden Sie das Gehäuse mit dem Computer und Empfangen Sie die Konfiguration des Intercom
Servers in CCT 800 (für nähere Informationen siehe Manual „Intercom Server Konfiguration").
Alle Einschubkarten werden automatisch erkannt, und der Intercom Server kann konfiguriert werden.
DIP-Schalter
Server-ID
1
1
1
2
0
3
1
4
0
5
1
6
0
7
1
8
0
9
1
10
0
11
1
12
0
13
1
14
0
0 Schalterstellung „OFF"
1 Schalterstellung „ON"
4.2/0617
(siehe Seite
31)!
Standard-Rufnummer bei Teilnehmerkarten mit 4 Teilnehmern
2
3
4
0
0
0
1
0
0
1
0
0
0
1
0
0
1
0
1
1
0
1
1
0
0
0
1
0
0
1
1
0
1
1
0
1
0
1
1
0
1
1
1
1
1
(siehe Seite
36).
101 – 148
201 – 248
301 – 348
401 – 448
501 – 548
601 – 648
701 – 748
801 – 848
901 – 948
1001 – 1048
1101 – 1148
1201 – 1248
1301 – 1348
1401 – 1448
