Sas-Expander-Board Ausbauen; Abschließende Schritte - Fujitsu PRIMERGY TX1330 M2 Handbuch

Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
Ê Entfernen Sie das Gehäuseschalterkabel aus der Kabelklemme (1).
Ê Entfernen Sie die Rändelschraube (siehe Kreis).
Ê Schieben Sie die SAS-Expander-Board-Halterung in Pfeilrichtung und
heben Sie sie aus dem Gehäuse.
Ê Trennen Sie alle Kabel vom Expander-Board.
7.5.2.3

SAS-Expander-Board ausbauen

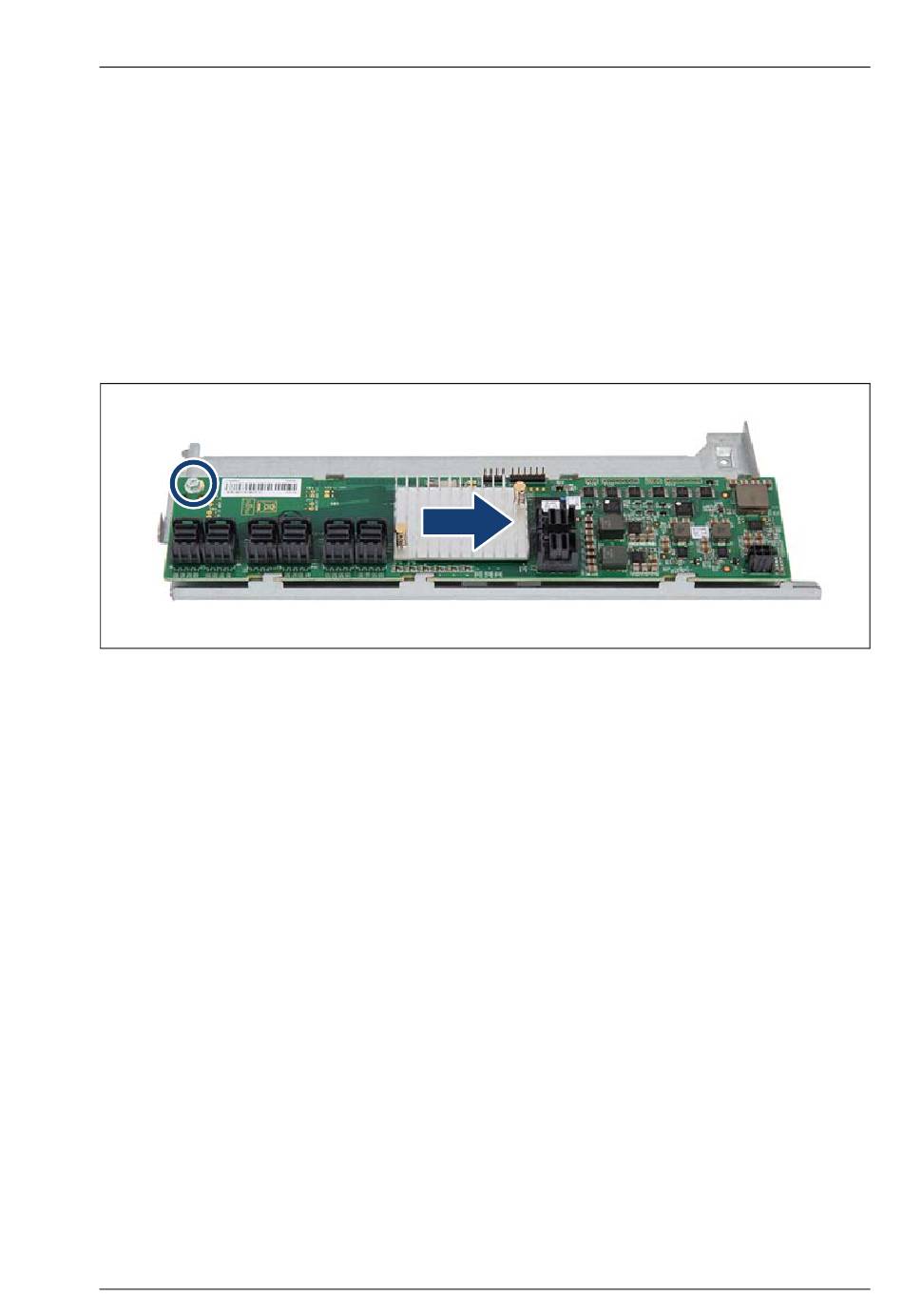

Bild 162: SAS-Expander-Board ausbauen
Ê Entfernen Sie eine Schraube (siehe Kreis).
Ê Schieben Sie das SAS-Expander-Board in Pfeilrichtung.
Ê Entfernen Sie das SAS-Expander-Board von der Expander-Halterung.
7.5.2.4 Abschließende Schritte
"Server schließen" auf Seite 75
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server ins Rack einbauen" auf Seite 83
"Netzkabel anschließen" auf Seite 86
Ê
"Server einschalten" auf Seite 88
Ê
"BitLocker-Funktionalität fortsetzen" auf Seite 133
Ê
TX1330 M2
Upgrade und Maintenance Manual 261
