Fujitsu PRIMERGY TX1330 M2 Handbuch Seite 334

Bedienbare Laufwerke

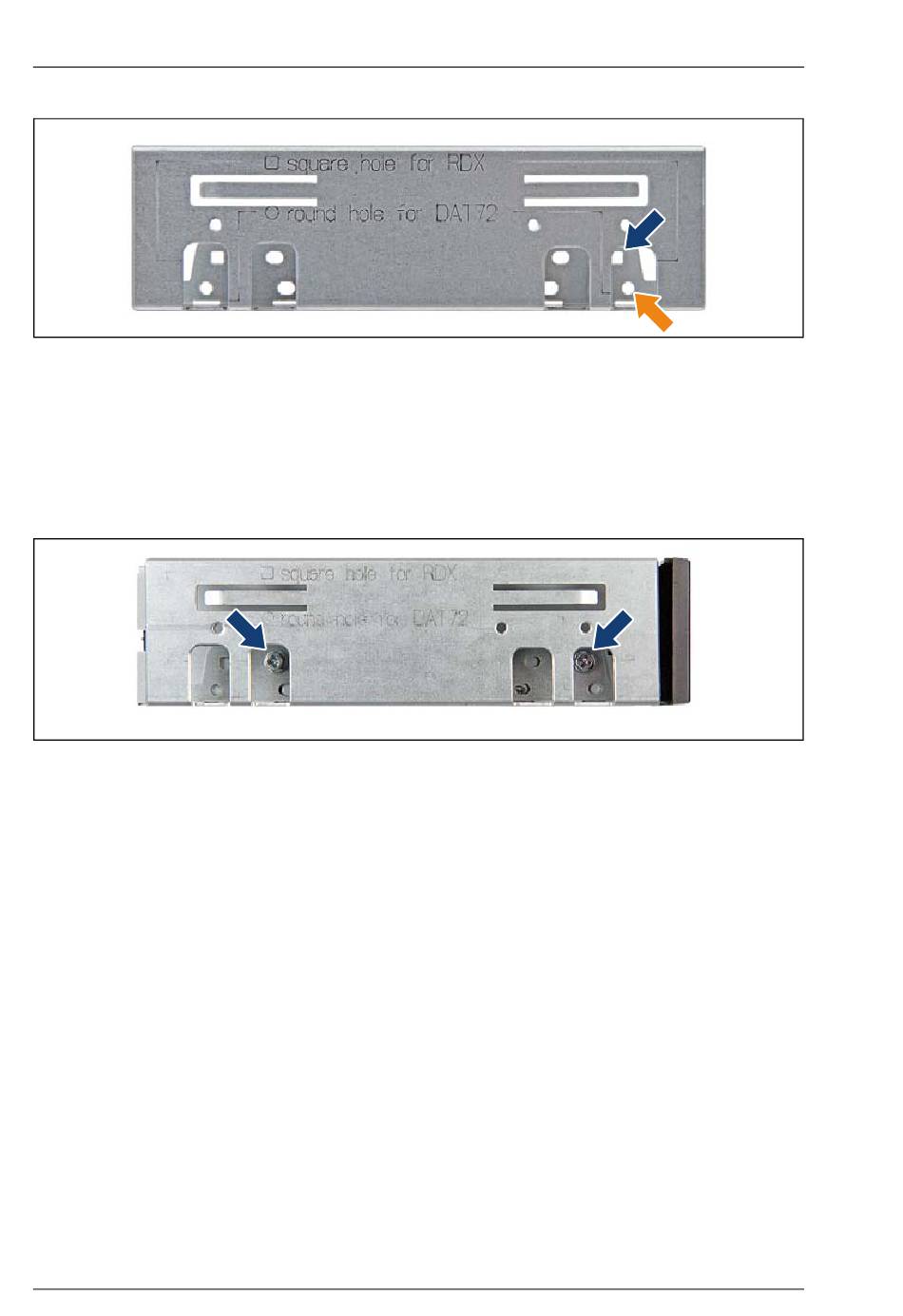

Bild 210: Schraublöcher an den Befestigungswinkeln für das Backup-Laufwerk
Ê Notieren Sie sich die Schraubloch-Beschreibung, die auf dem
Befestigungswinkel eingeprägt ist.
Ê Benutzen Sie das quadratische Schraubenloch für RDX-Backup-
Laufwerke (siehe blauen Pfeil).
Bild 211: Befestigungswinkel an einem RDX-Backup-Laufwerk befestigen
Ê Befestigen Sie die Befestigungswinkel am RDX-Backup-Laufwerk wie
dargestellt mit zwei Schrauben pro Winkel.
334 Upgrade und Maintenance Manual
TX1330 M2
