Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)

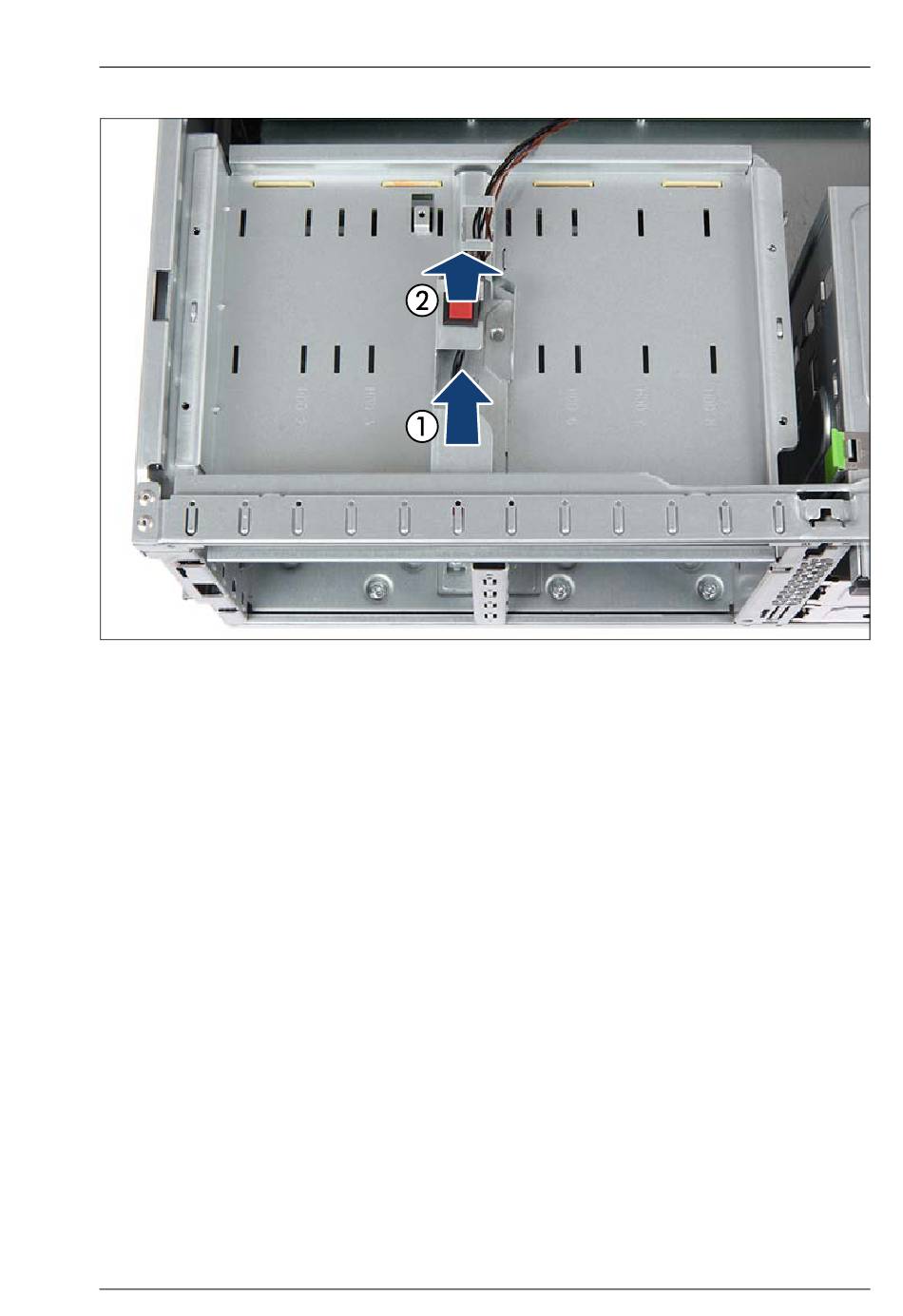

Bild 123: Gehäusedeckel zum 3,5-Zoll HDD-Einbauplatz ausbauen (B)

Ê Schieben Sie die Gehäuseschalterhalterung nach hinten, bis sie sich vom

Gehäusedeckel des HDD-Einbauplatzes löst (1).

Ê Entfernen Sie die Gehäuseschalterhalterung (2) und legen Sie sie beiseite.

Ê Lassen Sie das Gehäuseschalter-Kabel am System Board angeschlossen .
