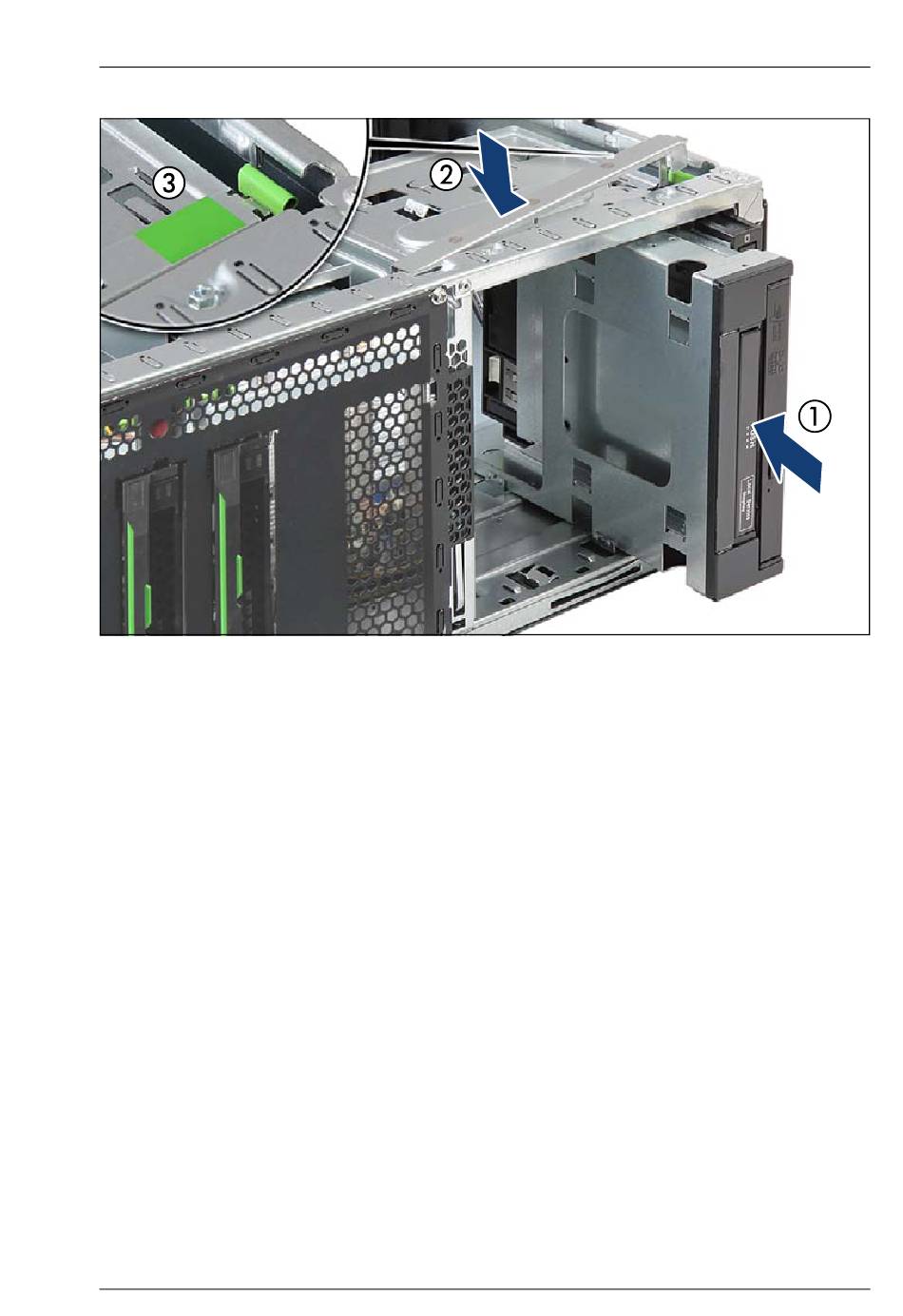

Bild 223: Multibay-Box einsetzen
Ê Setzen Sie die Multibay-Box in den Einbauplatz 1 ein und schieben Sie sie
vorsichtig hinein, bis sie sich auf Höhe des Frontpanels befindet (1).
Ê Schließen Sie die Verriegelung (2), bis sie einrastet (3).
Ê Schließen Sie die LSD-, SATA- und Stromversorgungskabel an (siehe
Abschnitt "Verkabelungspläne" auf Seite
12.5.1.6 Abschließende Schritte
"Server schließen" auf Seite 75
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server ins Rack einbauen" auf Seite 83
"Netzkabel anschließen" auf Seite 86
Ê
"Server einschalten" auf Seite 88
Ê
TX1330 M2
Upgrade und Maintenance Manual
Bedienbare Laufwerke
450).
347
