Bedienbare Laufwerke
Ê Schieben Sie das Ultraslim-ODD in den Einbauplatz.

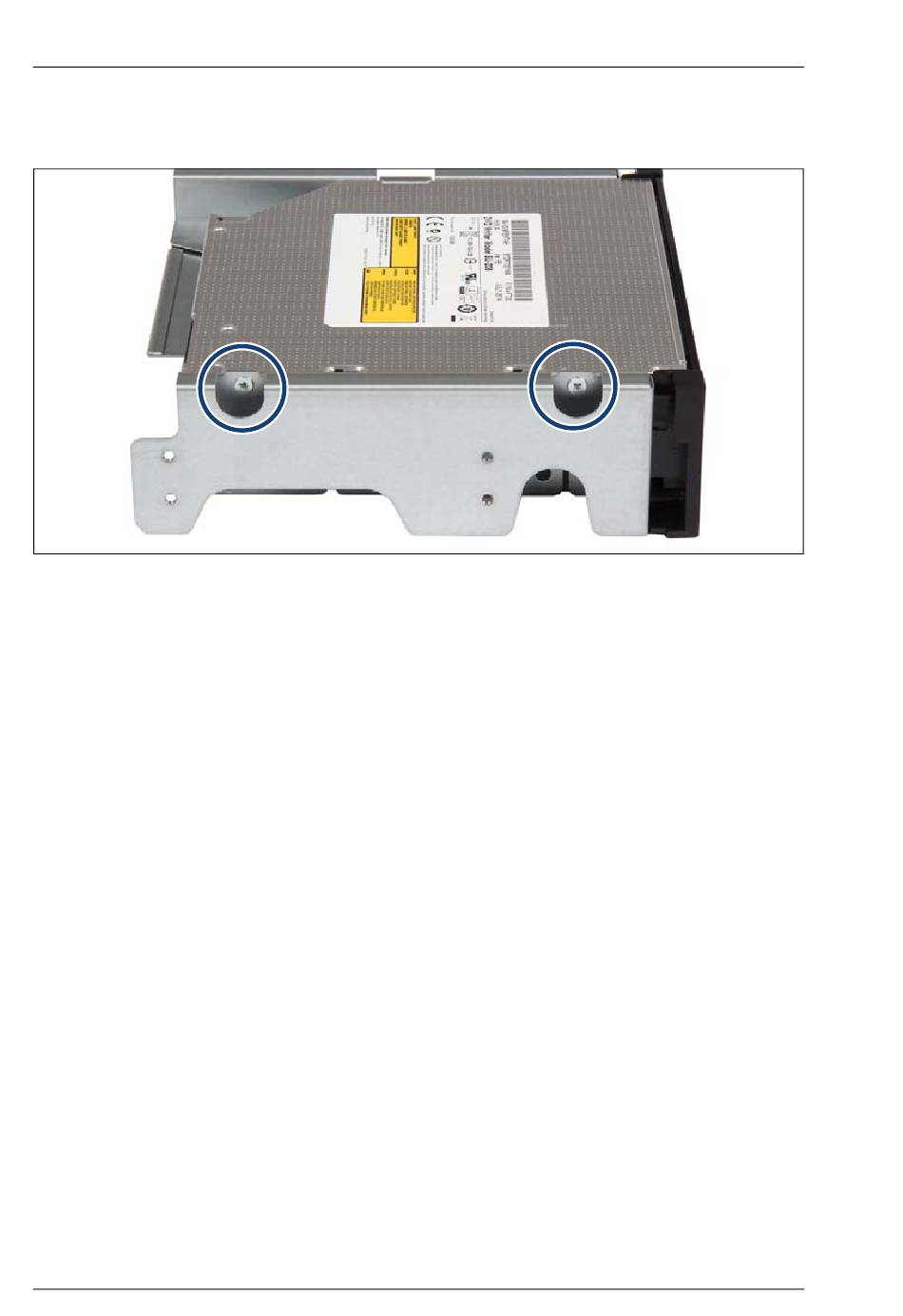

Bild 240: Ultraslim-ODD in Ultraslim-ODD-Adapter einbauen (B)
Ê Befestigen Sie das Ultraslim-ODD am Ultraslim-ODD-Adapter mit zwei
Schrauben (siehe Kreise).
Ê Verbinden Sie das Stromversorgungskabel C5 und das SATA-Kabel C3 an
das Ultraslim-ODD (siehe Abbildung 235).

12.7.1.3 Ultraslim-ODD-Adapter einbauen

Ê Bauen Sie das Ultraslim-ODD-Adapter ein wie in Abschnitt
Laufwerk einbauen" auf Seite 335
Ê Schließen Sie das Stromversorgungskabel C5 vom Ultraslim-ODD an den
System Board-Anschluss SATA POWER an (siehe Abschnitt
"Verkabelungspläne" auf Seite
Ê Schließen Sie gegebenenfalls das SATA-Kabel C3 vom Ultraslim-ODD an
den System Board-Anschluss (SATA) 5 an. Die Kabelführung beim
Standard-ODD ist identisch (siehe Abbildung
"Verkabelungspläne" auf Seite
366
beschrieben.
450).
450).
Upgrade und Maintenance Manual
"Bedienbares
214 und Abschnitt
TX1330 M2
