Grundlegende Hardwareverfahren
4.11.4.2 Abdeckungen für bedienbare Laufwerke einbauen

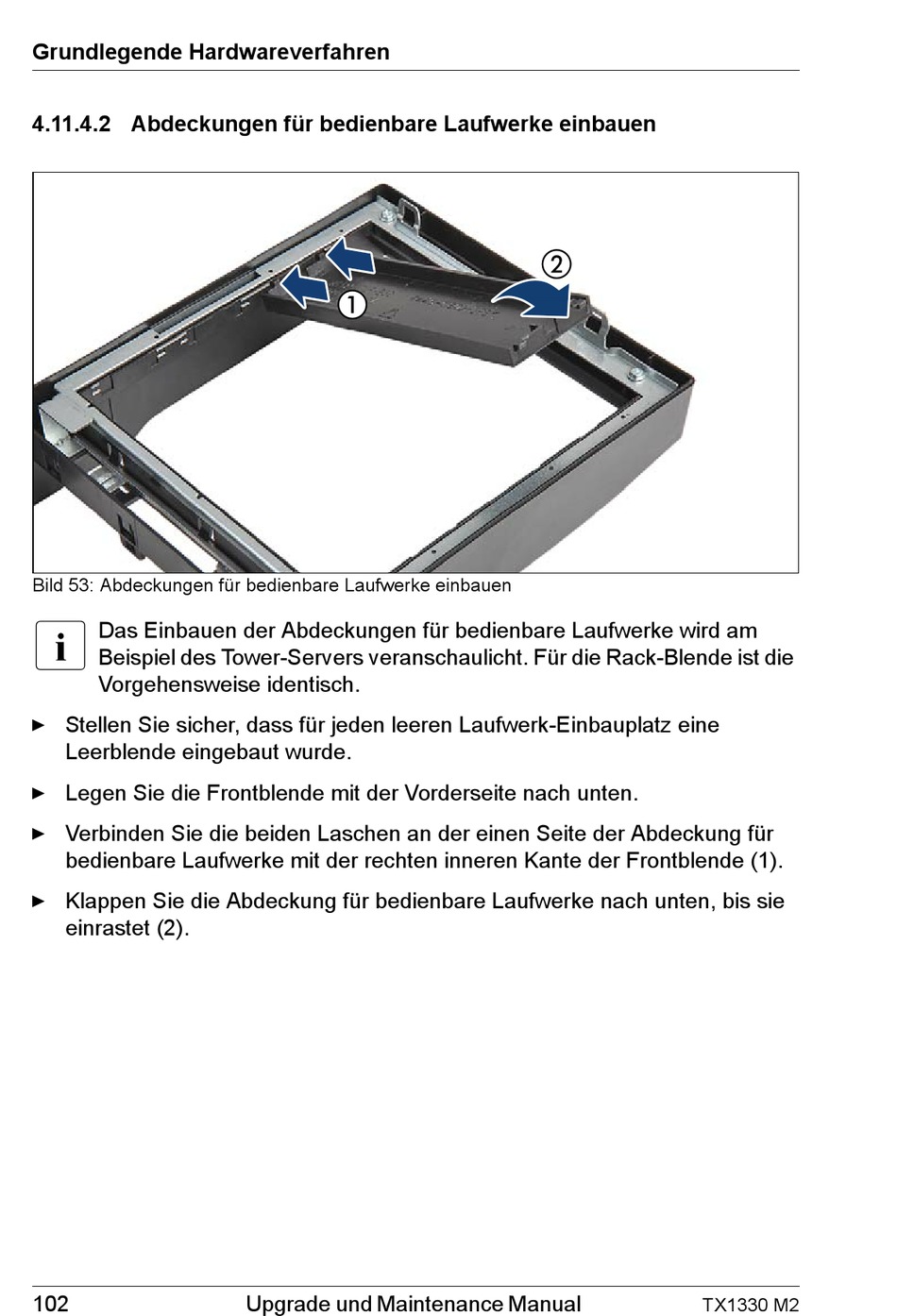

Bild 53: Abdeckungen für bedienbare Laufwerke einbauen
I
Das Einbauen der Abdeckungen für bedienbare Laufwerke wird am
Beispiel des Tower-Servers veranschaulicht. Für die Rack-Blende ist die
Vorgehensweise identisch.
Ê Stellen Sie sicher, dass für jeden leeren Laufwerk-Einbauplatz eine
Leerblende eingebaut wurde.
Ê Legen Sie die Frontblende mit der Vorderseite nach unten.
Ê Verbinden Sie die beiden Laschen an der einen Seite der Abdeckung für
bedienbare Laufwerke mit der rechten inneren Kante der Frontblende (1).
Ê Klappen Sie die Abdeckung für bedienbare Laufwerke nach unten, bis sie
einrastet (2).
