Vorbereitende Schritte; Fehlerhafte Cmos-Batterie Austauschen - Fujitsu PRIMERGY TX1330 M2 Handbuch

Stellen Sie sicher, dass Sie die CMOS-Batterie mit dem Pluspol
●
nach oben einsetzen.

14.2.1.1 Vorbereitende Schritte

"Defekte Server ermitteln" auf Seite 56
Ê
"Server herunterfahren" auf Seite 59
Ê
"Netzkabel trennen" auf Seite 60
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server aus dem Rack ziehen" auf Seite 61
Ê Bei der Arbeit an einem Tower-Server: Bringen Sie den Server in die
waagrechte Position
"Server öffnen" auf Seite 64
Ê
Ê Entfernen Sie das Systemlüftermodul wie beschrieben in Abschnitt
"Systemlüftermodul handhaben" auf Seite 89

14.2.1.2 Fehlerhafte CMOS-Batterie austauschen

1

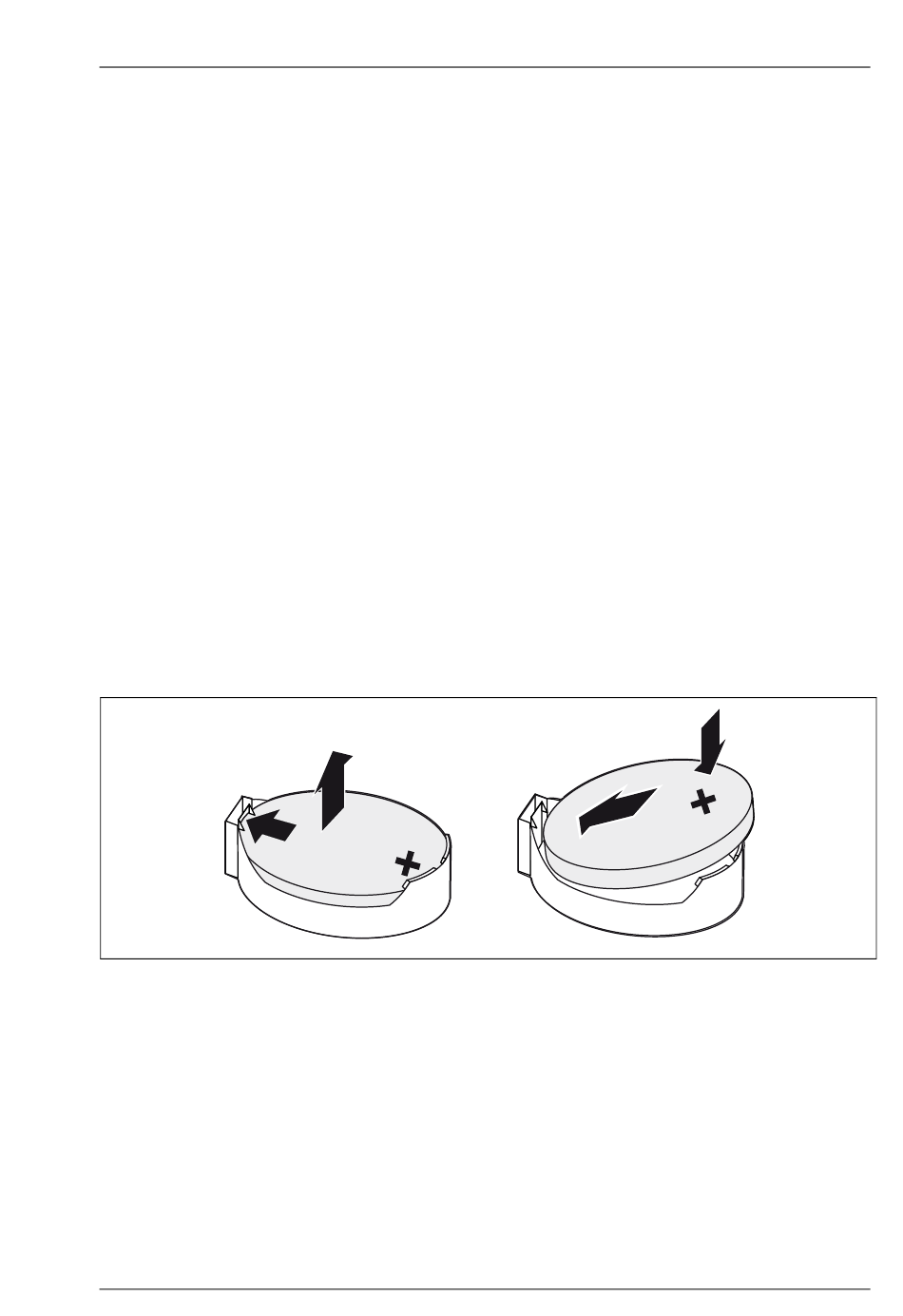

Bild 249: CMOS-Batterie austauschen
Ê Drücken Sie die Entriegelungsfeder in Pfeilrichtung (1), so dass die CMOS-
Batterie etwas aus der Halterung springt.
Ê Entfernen Sie die CMOS-Batterie (2).
TX1330 M2
2
Upgrade und Maintenance Manual
System Board und Komponenten
3
4
381
