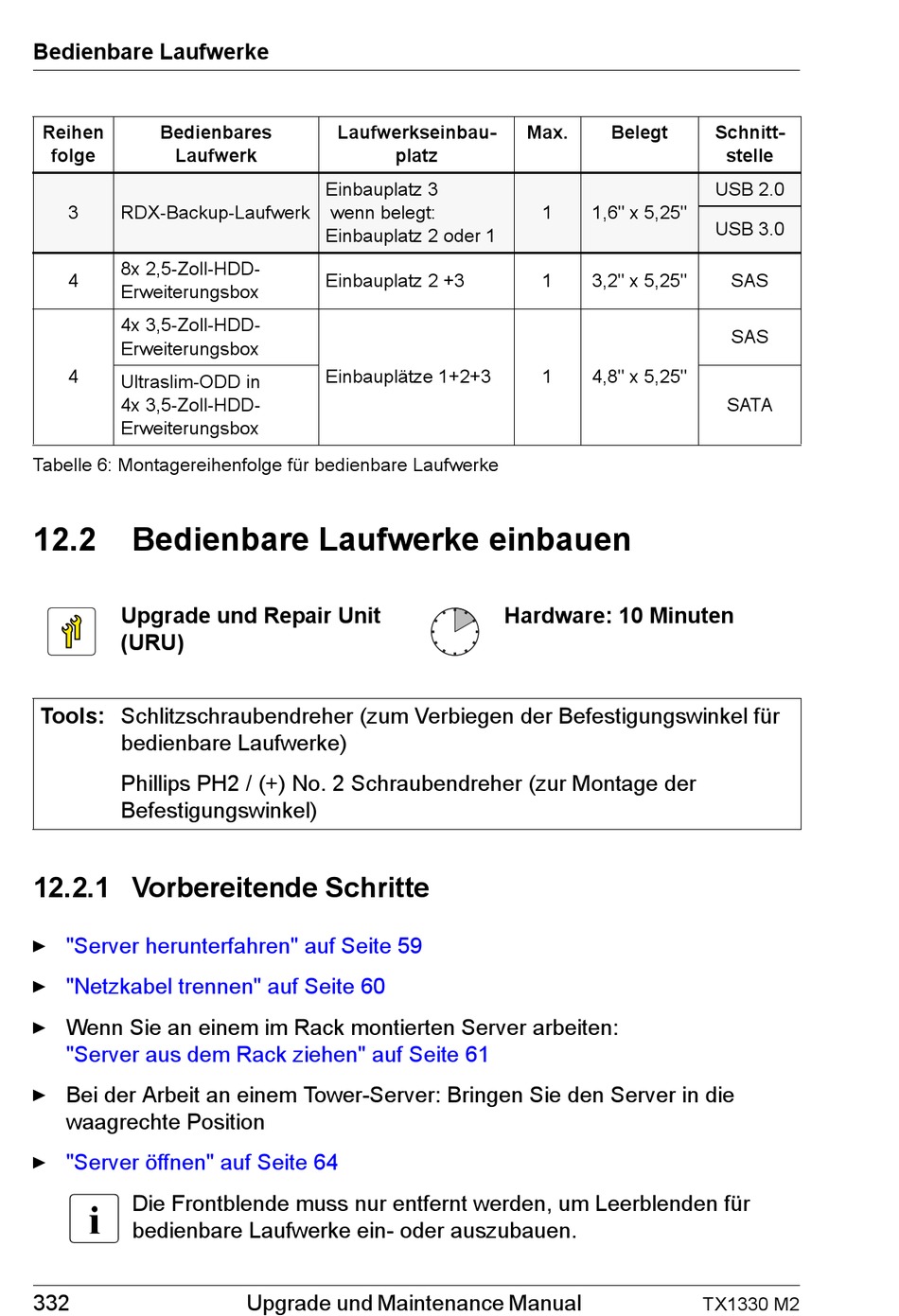

Bedienbare Laufwerke
Reihen Bedienbares
folge Laufwerk
3 RDX-Backup-Laufwerk
8x 2,5-Zoll-HDD-
4
Erweiterungsbox
4x 3,5-Zoll-HDD-
Erweiterungsbox
4
Ultraslim-ODD in
4x 3,5-Zoll-HDD-
Erweiterungsbox
Tabelle 6: Montagereihenfolge für bedienbare Laufwerke
12.2

Bedienbare Laufwerke einbauen

Upgrade und Repair Unit
(URU)
Tools: Schlitzschraubendreher (zum Verbiegen der Befestigungswinkel für
bedienbare Laufwerke)
Phillips PH2 / (+) No. 2 Schraubendreher (zur Montage der
Befestigungswinkel)

12.2.1 Vorbereitende Schritte

"Server herunterfahren" auf Seite 59
Ê
"Netzkabel trennen" auf Seite 60
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server aus dem Rack ziehen" auf Seite 61
Ê Bei der Arbeit an einem Tower-Server: Bringen Sie den Server in die
waagrechte Position
"Server öffnen" auf Seite 64
Ê
I
Die Frontblende muss nur entfernt werden, um Leerblenden für
bedienbare Laufwerke ein- oder auszubauen.
332
Laufwerkseinbau-
platz
Einbauplatz 3
wenn belegt:
Einbauplatz 2 oder 1
Einbauplatz 2 +3
Einbauplätze 1+2+3
Upgrade und Maintenance Manual
Max. Belegt
1 1,6" x 5,25"
1 3,2" x 5,25"
1 4,8" x 5,25"
Hardware: 10 Minuten
Schnitt-
stelle
USB 2.0
USB 3.0
SAS
SAS
SATA
TX1330 M2
