4.10.3 Standardsystemlüftermodul einbauen

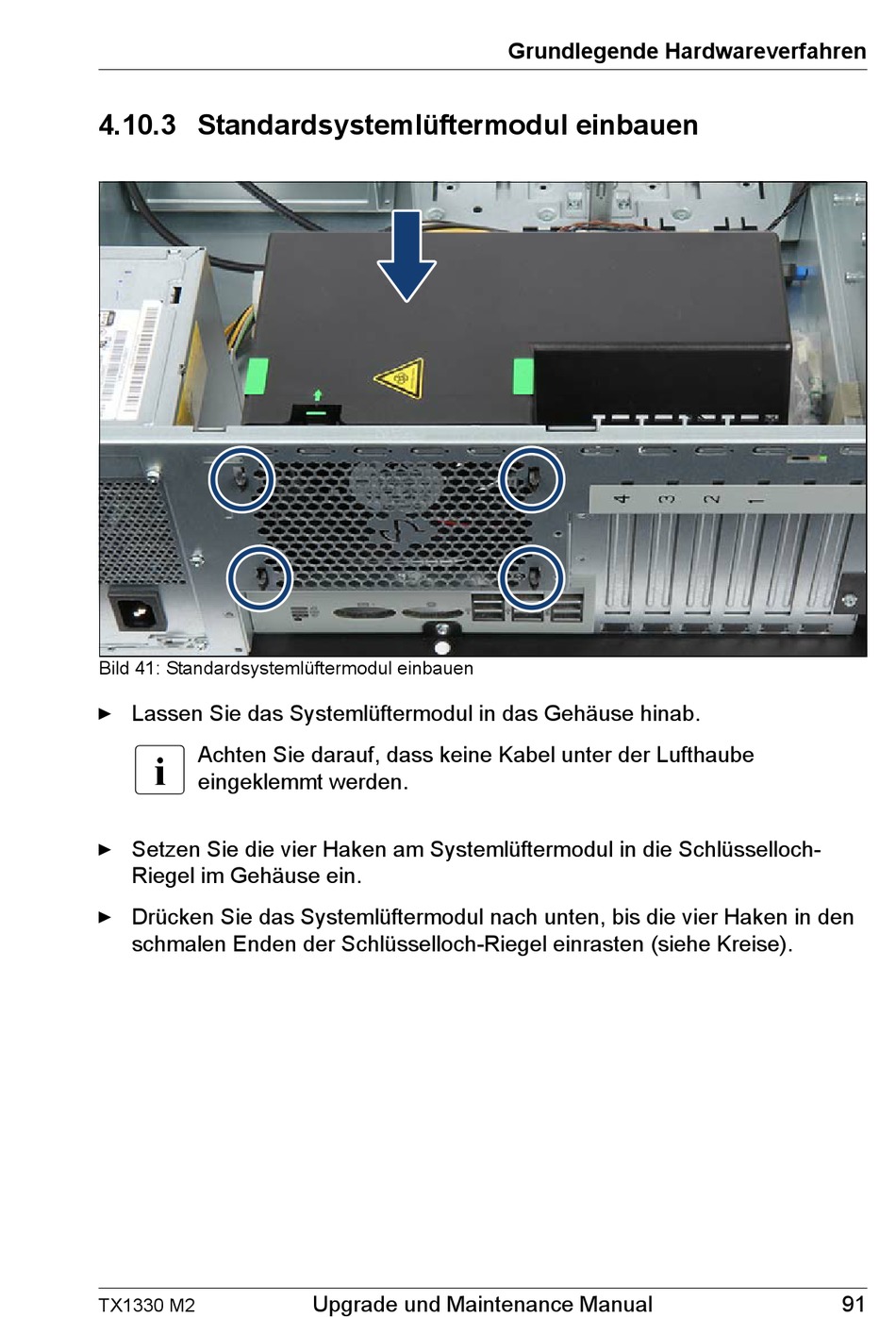

Bild 41: Standardsystemlüftermodul einbauen
Ê Lassen Sie das Systemlüftermodul in das Gehäuse hinab.
I
Achten Sie darauf, dass keine Kabel unter der Lufthaube
eingeklemmt werden.
Ê Setzen Sie die vier Haken am Systemlüftermodul in die Schlüsselloch-
Riegel im Gehäuse ein.
Ê Drücken Sie das Systemlüftermodul nach unten, bis die vier Haken in den
schmalen Enden der Schlüsselloch-Riegel einrasten (siehe Kreise).
TX1330 M2
Upgrade und Maintenance Manual
Grundlegende Hardwareverfahren
91
