Tower-Server; Frontblende Anbringen - Fujitsu PRIMERGY TX1330 M2 Handbuch

Grundlegende Hardwareverfahren
4.6.2

Tower-Server

4.6.2.1

Frontblende anbringen

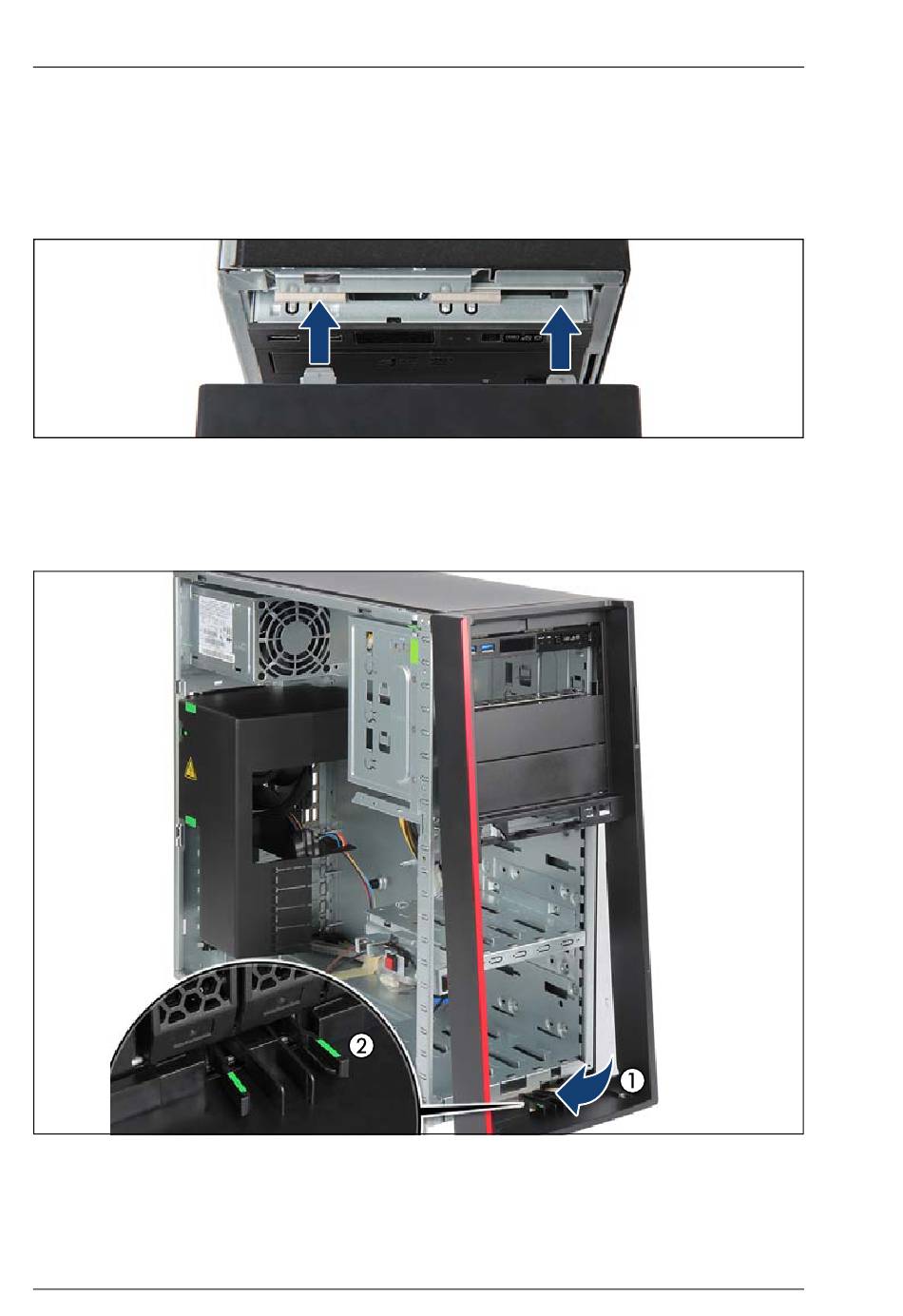

Bild 25: Frontblende anbringen (Tower-Server) (A)
Ê Hängen Sie die zwei Haken an der Oberkante der Frontblende in die
Aussparungen im Gehäuse ein.
Bild 26: Frontblende anbringen (Tower-Server) (B)
Ê Klappen Sie die Frontblende nach unten (1), bis der Verriegelungshaken an
der Unterkante der Frontblende einrastet (2).
78 Upgrade und Maintenance Manual
TX1330 M2
