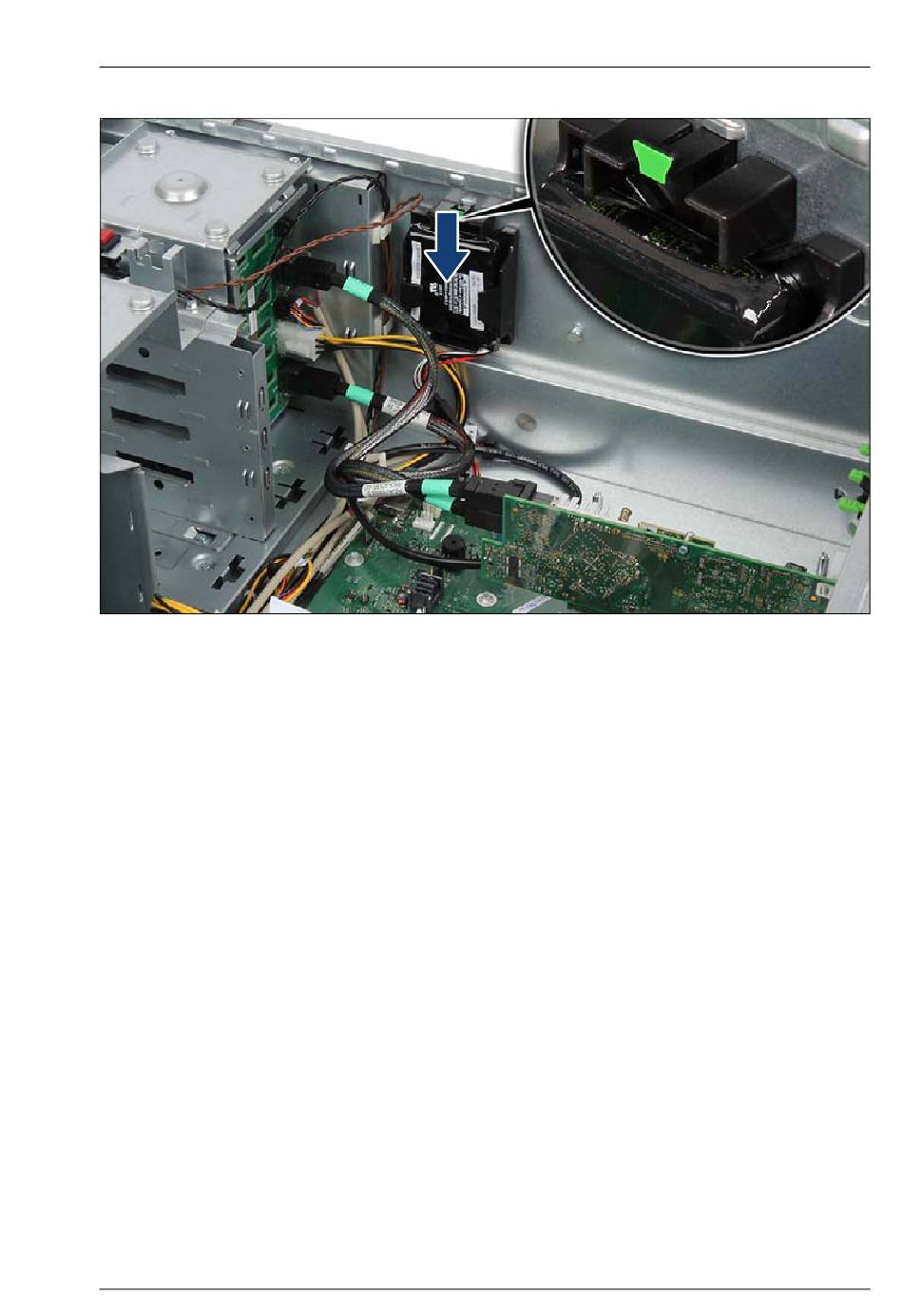

Bild 187: FBU mit der FBU-Halterung einbauen
Ê Setzen Sie die FBU-Halterung in das Gehäuse ein, sodass die drei Köpfe
der Haltebolzen in die offenen Enden der Schlüsselloch-Riegel auf der FBU-
Halterung reichen.
Ê Schieben Sie die FBU-Halterung so weit wie möglich nach unten.
Die Befestigungsbolzen am Gehäuseboden rasten in die schmalen Enden
der Schlüsselloch-Riegel an der Halterung ein.
Ê Stellen Sie sicher, dass der Verriegelungshebel an der FBU-Halterung
richtig einrastet (siehe Lupe).
Ê Verlegen Sie das FBU-Adapter-Kabel wie abgebildet.
9.4.2.5 Abschließende Schritte
Ê Bauen Sie das Systemlüftermodul ein wie beschrieben in Abschnitt
"Systemlüftermodul handhaben" auf Seite 89
"Server schließen" auf Seite 75
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server in das Rack schieben" auf Seite 85
