Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)

7.3.11.4 Die zweite 3,5-Zoll HDD-SAS-Backplane einbauen

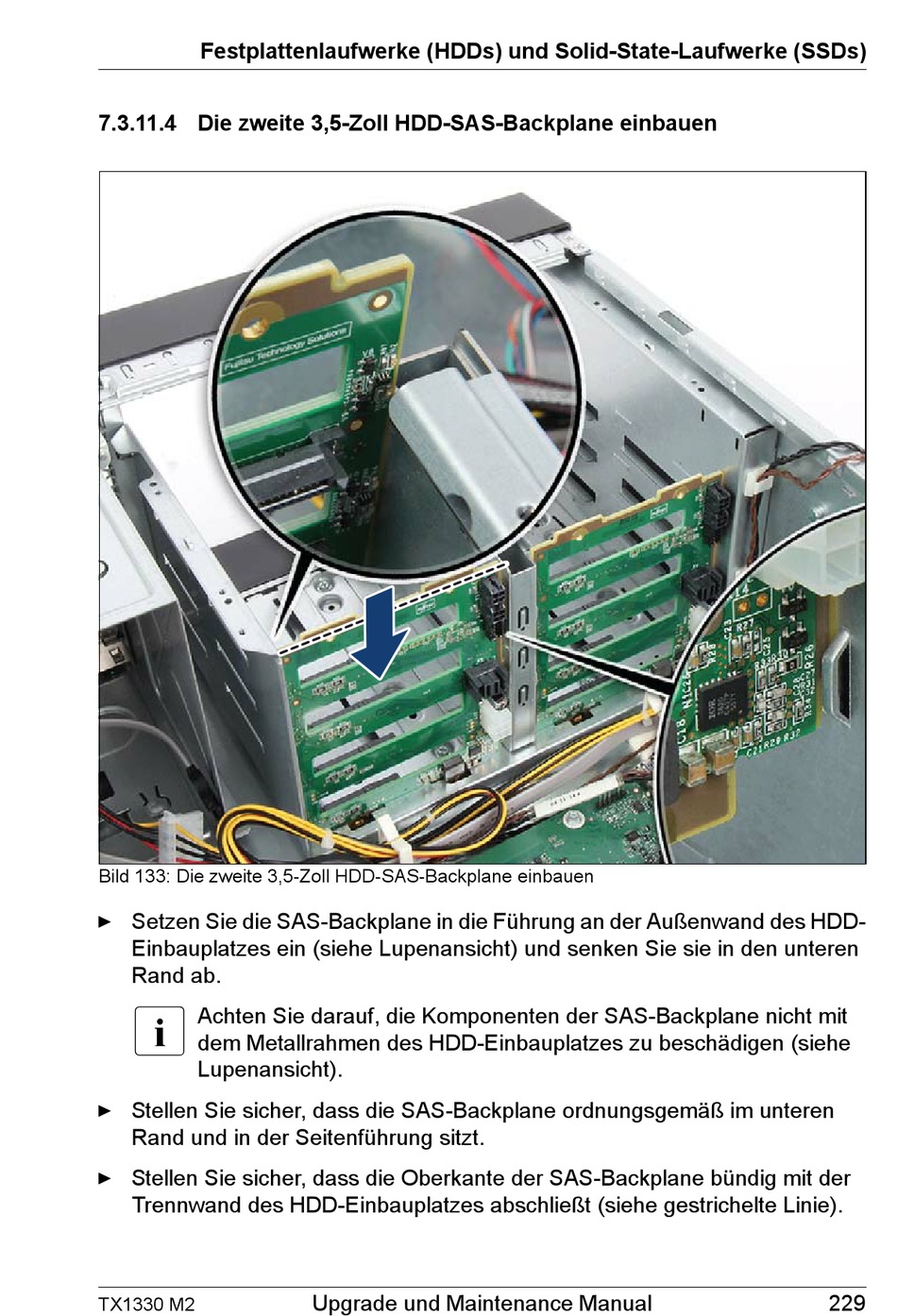

Bild 133: Die zweite 3,5-Zoll HDD-SAS-Backplane einbauen
Ê Setzen Sie die SAS-Backplane in die Führung an der Außenwand des HDD-
Einbauplatzes ein (siehe Lupenansicht) und senken Sie sie in den unteren
Rand ab.
I
Achten Sie darauf, die Komponenten der SAS-Backplane nicht mit
dem Metallrahmen des HDD-Einbauplatzes zu beschädigen (siehe
Lupenansicht).
Ê Stellen Sie sicher, dass die SAS-Backplane ordnungsgemäß im unteren
Rand und in der Seitenführung sitzt.
Ê Stellen Sie sicher, dass die Oberkante der SAS-Backplane bündig mit der
Trennwand des HDD-Einbauplatzes abschließt (siehe gestrichelte Linie).
TX1330 M2
Upgrade und Maintenance Manual 229
